250 Neliakselinen CAM-levysoitin
  • 250 Neliakselinen CAM-levysoitin250 Neliakselinen CAM-levysoitin

250 Neliakselinen CAM-levysoitin

Ammattimaiset kiinalaiset 250 neliakseliset CAM-levysoittimen valmistajat ja toimittajat. YueLi on 250 neliakselisen CAM-levysoittimen valmistaja ja toimittaja Kiinassa.

Lähetä kysely

Tuotteen Kuvaus

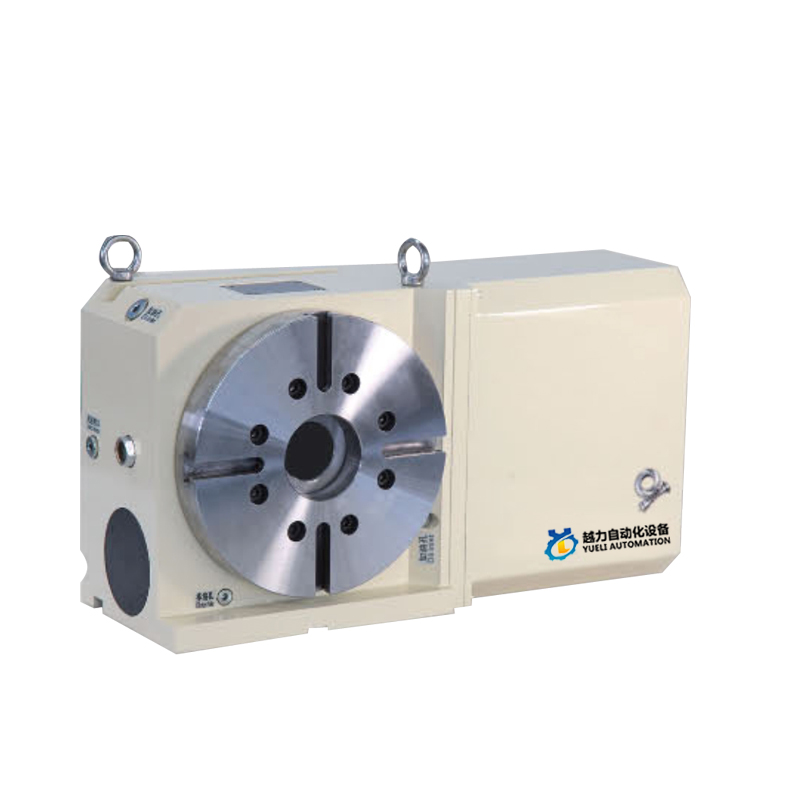

Yueli250 neliakselinen CAM-levysoitin

CAM-tyyppinen nolla takavälys CNC-kierto

China Quality 250 -neliakselisen CAM-levysoittimen valmistajat ja toimittajat. YueLi on 250 neliakselisen CAM-levysoittimen valmistaja ja toimittaja Kiinassa.


Nokkarullan voimansiirtorakenne on otettu käyttöön tuotteen sisällä.

CAM-akselin neularullalaakerin esipuristus ei rakoa vierintäkäyttöä.

Ei liukukitkaa, säilytä jatkuvasti rako-ominaisuuksia.

Suuri tarkkuus eteenpäin- ja taaksepäin liikkeen toistossa.

Korkea jäykkyys, korkea hyötysuhde.

Ei aiheuta huonoa tarkkuutta lämpötilan nousun vuoksi.

Säännöllistä kalibrointia ja säätöä ei tarvita.



Nokkatyyppisen CNC-levysoittimen toimintaperiaate ja ominaisuudet

Esilatauksen periaate



Verrattuna perinteiseen kierukkavaihteiseen NC-kääntöpöytään, ritilä CAM-tyypin NC-kääntöpöytä on tarkempi

Käyttöominaisuudet: aste, suuri nopeus, nollavälys ja raskas kuorma. Sisäänmenoaksiaaliset nokat

Vakionopeudella ajettavan kaarevan pinnan ulostuloakselin revolverissa oleva neularullalaakeri on esipuristettu rullakosketusvoimansiirto,

Nolla takaiskun ja suuremman nopeuden saavuttamiseksi rullaavan voimansiirron ansiosta lähes nolla

Kitkaliike, jotta mekanismi ei pysty ylläpitämään takaiskun siirtoa, erittäin tarkkaa paikannusta eikä tarvetta

Kalibrointi- ja säätötyöt tulee tehdä säännöllisesti. Lattice CAM tyyppinen CNC levysoitin, Han pois akselin käytöstä

Suuri laakeri on järjestetty akselin pyöreään ulkoseinään, ja CAM-tuloakselin kaksi päätä on varustettu kaksoislaakereilla.

Se parantaa myös kääntöpöydän vakautta ja kuormituskykyä ja pystyy paremmin selviytymään käsittelystäSuuri nopeus ja raskas leikkausvoima, parantaa koneistuksen tarkkuutta, tehokkuutta ja vähentää kustannuksia.



CAM-tyypin zero backlash NC-levysoittimen mekanismiominaisuuksien vertailu



Ei.

Tuote

Rulla  CAM  Kuivausrumpu  1M

Kierukkavaihdetyyppi

1

Ajotyyppi

Ccw

Lähtökulma



- CCWa Outout The 360

2

Ajon tila

Pyörivä kontakti

Liu'uta kontakti

3

Materiaali: Contacpan kovuus

Nokka-akseli: Karkaiseva teräs; HRC60

Kierukka-akseli: Karkaiseva teräs; HRC60

Nokan seuraajat;Laakeriteräs; HRC60

mato vaihde; Pronssi fosfori; HB90

4

Esilataus

○ KYLLÄ

X N0

5

Lähetyksen tehokkuus

〇Korkeampi

△ Alempi

Sijoitusaika 90° (esimerkki)


Tuote nro 0.

Kilpailija


Vapauta karan kiinnitys

Kiihtyvyys

Lineaarinen pyörivä liike

Lineaarinen pyörivä liike

Hidasta

Hidasta

Koneistusvapautus

Koneistusvapautus

Kiinnitä kara

Kiinnitä kara

Syklin aika

Syklin aika


Nopeuskapasiteetti
Jäykkyys



Kestävyys
3 rullalaakeri


Yueli250  Viitetiedot



KOODI NO

UNIT

Yueli 250

Pöydän halkaisija

φmm

250

Keskikorkeus

mm

160

Karan reikä

φmm

75

T-aukon leveys

mm

14

Ohjaa avaimen leveyttä

mm

18

Servo moottori

FANUC

b12

MITSUBISH

HF104

Pienin lisäys



0,001°

Vaihteisto



1:36

Suurin pyörimisnopeus (3000 rpm)

rpm

60

Lähtönopeuden vääntömomentti

kg/m

50

Hydraulinen resurssi pneumaattinen/hydraulinen

kg/m²

20

Lähtövääntömomentti jarrussa

kg/m

50

Indeksoinnin tarkkuus

sek

20

Toistettavuus

sek

4

Tuotteen laatu

kg

107

Sallittu

painopainoinen

pystysuora

kg

125

vaakasuoraan

kg

250

pystysuora takatuki

kg

250

Sallittu kuorma

↓F

kgf-m

1400

F*L

kgf-m

150


F*L

kgf-m

100


Yueli250 Levylevyn mitat
