AC Servo -asema

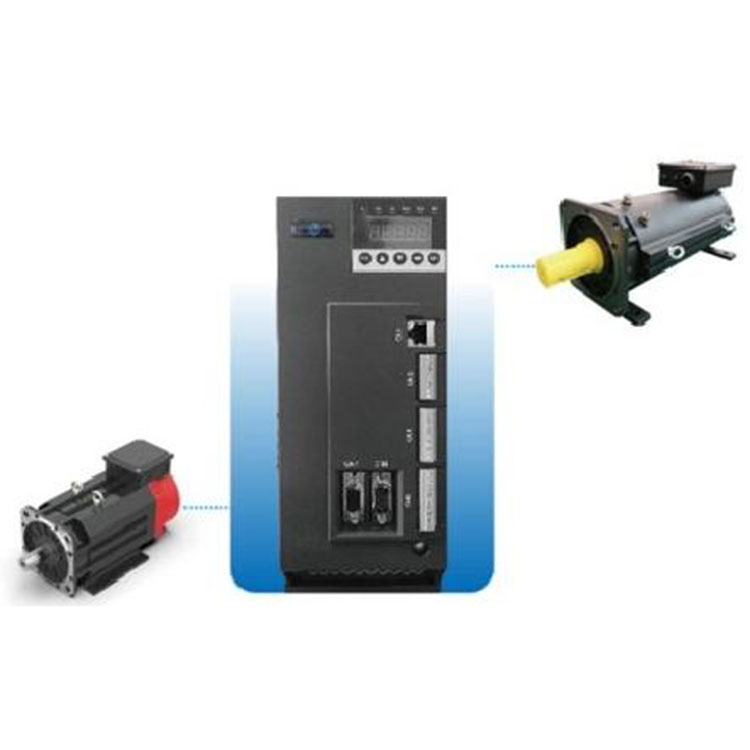

AS650-sarjan AC-servo-asema toteuttaa vaihtovirta-induktiomoottorien ja pysyvien magneetti-synkronisten moottorien täydellisen suljetun silmukan servoohjauksen, integroimalla nopeuden hallinta, asennon hallinta ja vääntömomentin hallinta.
Lähetä kysely
Tuotteen Kuvaus
AS650
AS650-sarjan AC-servo-asema toteuttaa vaihtovirta-induktiomoottorien ja pysyvien magneetti-synkronisten moottorien täydellisen suljetun silmukan servoohjauksen, integroimalla nopeuden hallinta, asennon hallinta ja vääntömomentin hallinta.
AS650 -sarjan AC Servo Dri Kätevät rajapinnat CNC -järjestelmien ja PLC -järjestelmien kanssa suurten kotimaisten ja ulkomaisten tuotemerkkien kanssa tekevät mekaanisesta suunnittelustasi joustavamman ja osoittavat täysin kilpailuetua.
Suuritehoisena servovetoyksikkönä AS650-sarjan AC-servo-asema on erityisen kustannustehokas suuritehoisissa servo-käyttösovelluksissa, kuten CNC-työstötyökalujen karanhallinta, taontalaitteet, tulostuslaitteet, hydrauliset servojärjestelmät ja langan piirustuslaitteet.
Servo -aseman mitat
|
Voima (KW) |
A (mm |
B (mm) |
H (mm) |
W (mm) |
D (mm) |
Asennusreiän halkaisija (mm) |
Huomautus |
|
Asennusmitat |
Mitat |
||||||
|
4,0-7,5 |
90 |
251 |
262 |
100 |
155.8 |
|
|
|
11-18.5 |
108/90 |
341 |
353 |
120 |
207 |
7 |
— |
|
22 |
110 |
386 |
398 |
147 |
263 |
7 |
— |
|
30-37 |
130 |
445 |
456 |
172 |
259 |
7 |
|
|
45-75 |
177 |
544 |
560 |
240.5 |
330 |
7/6 |
— |
|
90-110 |
195 |
615 |
638 |
270.5 |
370 |
10 |
|
|
132-160 |
220 |
715.5 |
738 |
349 |
413 |
10 |
|
Ajavalintapöytä
|
sarja |
malli |
Syöttövoima |
Akun kapasiteetti (KVA) |
Syöttövirta (a) |
Lähtövirta (a) |
Mukautuva moottori (KW) |
Jarruyksikkö |
Sopeutumisetäisyys (q/kW) |
Jarrutusvastuksen määrä |
|
|
AS650 |
2R2T3 |
3Ph 380 V 50/60Hz Jännitealue 304 ~ 456 V Jännitteen epätasapaino alle 3%: n taajuuden epätasapaino alle 3% |
4.8 |
|
6 |
2.2 |
sisäänrakennettu |
75/0,8 |
|
|
|
004T34 |
6 |
10.7 |
9 |
4 |
50/1,0 |
|
||||
|
5R5T3* |
8.6 |
15.5 |
13 |
5.5 |
50/1,5 |
|
||||
|
7R5T3* |
11.2 |
20.5 |
17 |
7.5 |
40/2 |
|
||||
|
011T3* |
17 |
26 |
25 |
11 |
32/2 |
|
||||
|
015T34 |
21 |
35 |
32 |
15 |
20/2,5 |
|
||||
|
018T3* |
24 |
38.5 |
37 |
18.5 |
32/2 |
|
||||
|
022T3 ' |
30 |
46.5 |
45 |
22 |
32/2 |
2 |
||||
|
030T3* |
40 |
62 |
60 |
30 |
20/2,5 |
|
||||
|
037T3* |
50 |
76 |
75 |
37 |
20/2,5 |
2 |
||||
|
045T3* |
60 |
92 |
90 |
45 |
16/2,5 |
|
||||
|
055T3* |
72 |
113 |
110 |
55 |
16/2,5 |
|
||||
|
075T3 ' |
100 |
157 |
150 |
75 |
16/2,5 |
|
||||
|
093T3* |
116 |
180 |
170 |
93 |
16/2,5 |
|
||||
|
110T3* |
160 |
214 |
210 |
110 |
16/2,5 |
|
||||
|
132T3* |
192 |
256 |
253 |
132 |
16/2,5 |
|
||||
|
160T3* |
231 |
307 |
304 |
160 |
ei yhtään |
|
|
|||
|
*HUOMAUTUS: E: n lisäksi mallin jälkiliitteet sisältävät R: n ja C: n 185 kW: n voiman ja sitä yllä, ota yhteyttä valmistajaan |
||||||||||
Langan valintataulukko
|
Materiaalimi |
Tekniset tiedot |
Huomautus |
|
AS650 -sarjan servo 3m yksittäinen kooderin palautekaapeli |
CB650ME-A-3000-T/CB650ME-B-3000-T (ilmailutulpalla) |
Yksi enkooderi -aseman standardi |
|
AS650 -sarjan Servo 3M System Command -palaute kaapeli |
CB650MS-A-3000-T/CB650MS-B-3000-T (vain Forsytec-järjestelmä) |
|
|
AS650 -sarjan servo 3M kaksoiskooderin palautekaapeli |
CB650MD-A-3000-T/CB650MD-B-3000-T (ilmailutulpalla) |
Kaksoiskooderit kuljettajat tulevat vakiona |
|
AS650 -sarjan Servo 3M System Command -palaute kaapeli |
CB650MS-A-3000-T/CB650MS-B-3000-T (vain Syntec-järjestelmälle) |
|
|
*Huomaa: Arvontamallin arvo osoittaa pituuden, kuten "CB650MD-A-3000-T", mikä tarkoittaa, että kaapelin pituus on 3 metriä. Muiden pituuksien kaapelit ovat valinnaisia. Jos vaaditaan 5 metriä, mallinumero on "CB650MD-A-5000-T", ja muut pituudet ovat samanlaisia. Säännölliset pituudet ovat 5 metriä, 8 metriä ja 10 metriä. |
||
Edut
Erinomainen hallintasuorituskyky:
Voi toteuttaa täydellisesti VF-ohjauksen, avoimen silmukan vektorin hallinnan ja täydellisen suljettujen silmukan servojen hallinta AC-induktiomoottorien ja pysyvien magneetti-synkronisten moottorien kanssa
Erittäin alhainen nopeus vakaa toiminta ja korkea vääntömomentti
Hyvä dynaaminen vasteen suorituskyky
Kun käytät ilman kuormaa, käyttövirta saavuttaa minimin, maksimoimalla energiansäästöasema
Asennonhallinta- ja vääntömomentin hallinta on suurempi tarkkuus
Optimoitu virta -algoritmi ja laitteistokokoonpanot tekevät ohjaimen ylikuormituskapasiteetista vahvemman
Rikkaat käyttöliittymätoiminnot
7 Syöttö/2 Lähtökytkimen tulo/lähtörajapinta, 2 releen lähtöportit
3 analogista tuloa, 1 analoginen lähtörajapinta
2 enkooderin syöttörajapinnat, 1 enkooderin lähtörajapinta
1 nopea pulssisyöttörajapinta
1 ryhmä monitoiminta differentiaalista pulssisyöttörajapinta
Tavallinen RS232 -viestintärajapinta
Mechatrolink-LLL-eetterikat High Speed Ethernet -väylärajapinta
Rikkaat ja voimakkaat ohjaustoiminnot
Täysin suljetun silmukan vektoriasema voi täydellisesti toteuttaa tarkan:
Nopeudenhallinta
Vääntömomentin hallinta
Asento (kulma) ohjaus
Master-orja-asema, elektroninen vaihdetoiminto
Yhden akselin paikannus ja muut toiminnot
Ulkoinen paineanturi voidaan levittää hydrauliseen servoohjausjärjestelmään
Erinomainen hallintasuorituskyky
Kiinteän leikkausohjaus
Puristusjännitysohjaus
