Ydinnäytteenotto liukukäytön ulkopuolella

Huippuluokan täysin automaattinen kylmä ydinlaatikkoydinkuvakone. Vaakasuora muotin erotus

◆ Laitteiden esittely:

[Täysin automaattinen kylmä ydinlaatikkoydinkuvauskone. Vaakasuora muotin erotus]

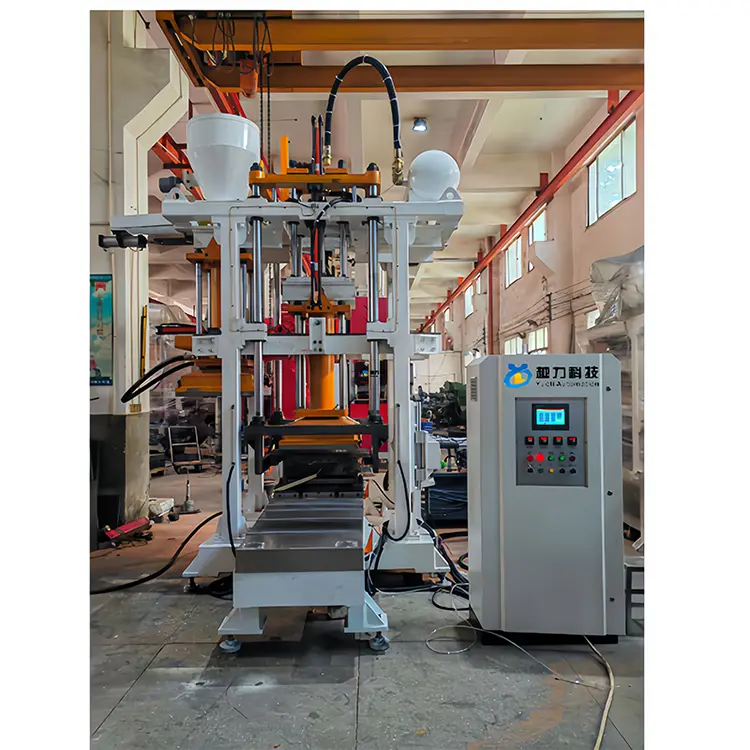

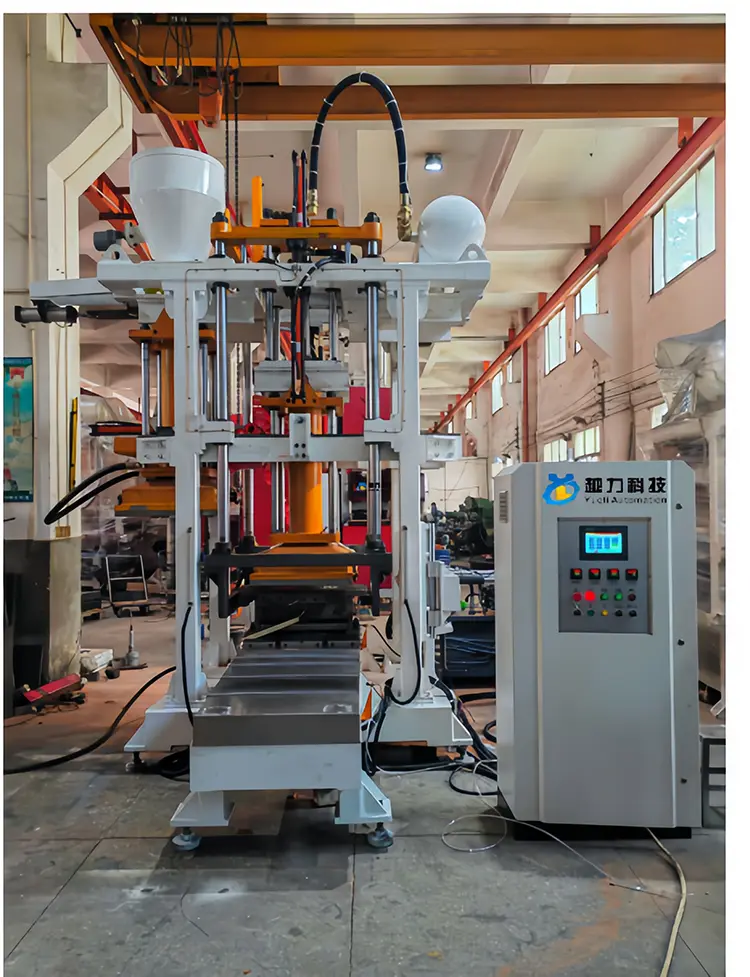

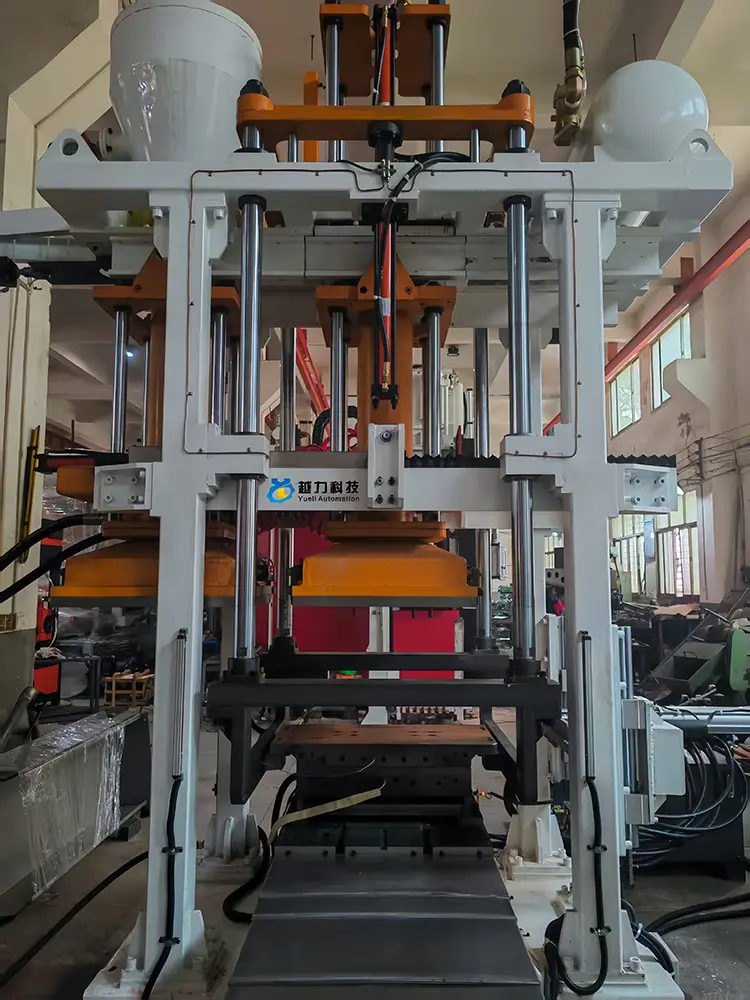

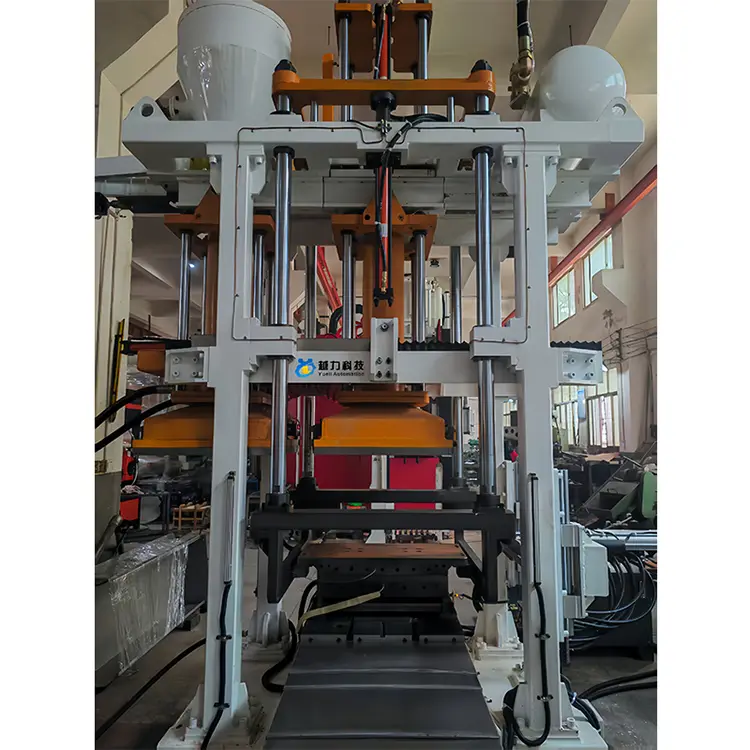

YL1080H-40A Täysin automaattinen kylmä ydinlaatikko Core Shooting Machine [Erinomainen pystysuora hiekkakuva. "Muotin vaakasuora erotus.

Ohjelmoitava PLC -ohjelman ohjausjärjestelmä. Servo tarkkuus hydraulinen järjestelmä. Ydinpoisto lineaarisen oppaan liukukoneen ulkopuolelta. Hissin induktion hiekan lisäys

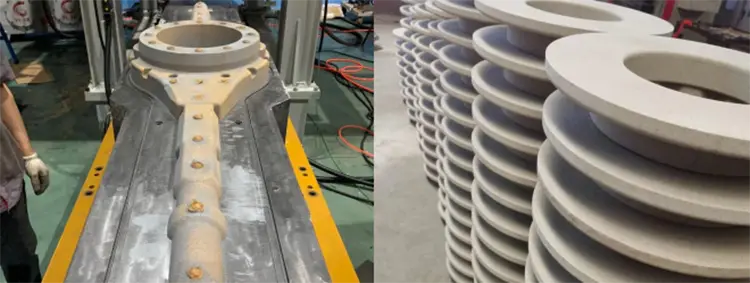

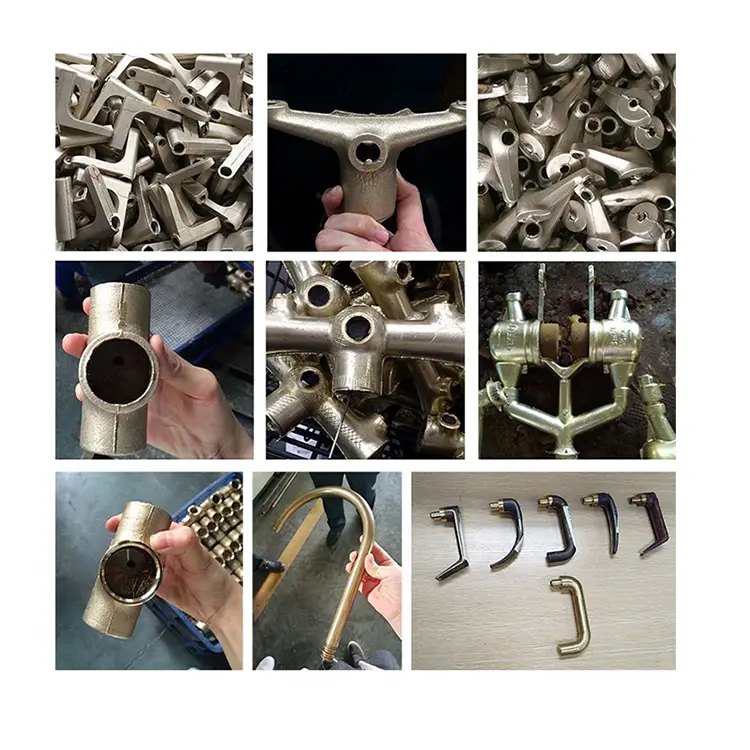

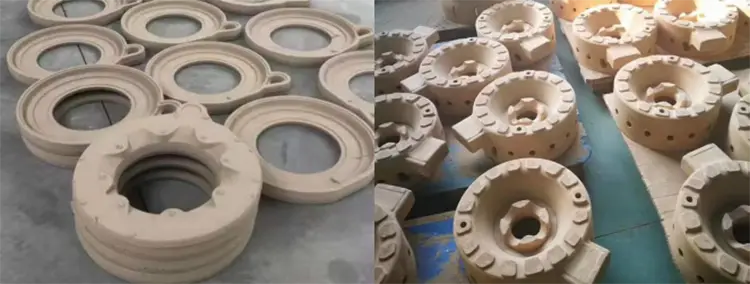

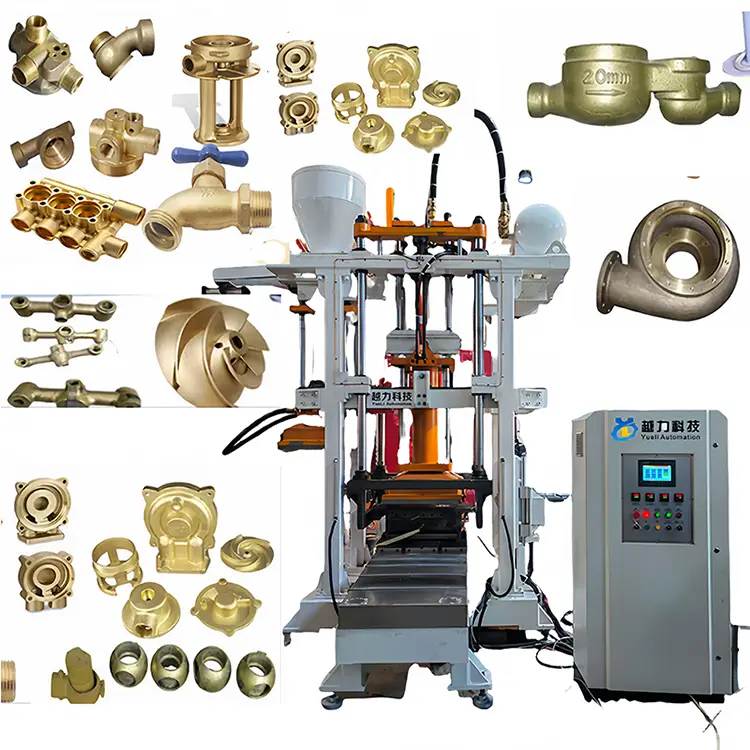

Täysin automaattisessa kylmän ytimen ytimen kuvauskoneessa (vaakasuora muotin erotus) sisältää myös erinomaisen pystysuoran hiekan ampumisen. Muotin vaakasuora erotus. Alemman muotin tarkkuuslineaarinen opas poistetaan ytimen ottamista varten. Älykäs havainnointi hiekan lisäyskone, täysin automaattinen/manuaalinen käyttö kylmäydinlaatikko ytimen valmistuslaitteet, toimii periaatteena injektoida sekoitettu raaka hiekka ydinlaatikkoon, puhaltaa kaasua ja sitten nopeasti kovettuen, saavuttaen siten tiukan ja sileän pinnan. Korkealaatuisia hiekkaydinkuoren ydintuotteita, joilla on tarkkoja mittoja, käytetään laajasti teollisuudessa, kuten venttiilin palonsuojaus, valuraudan kuoren muottipinovalu ja uusien energia-alumiiniseosten tarkkuusvalu.

◆ Päälaitteiden tekniset tiedot ja mallit

①YL660H-25A ②YL870H-25A ③YL1080H-40A ④YL1210H-50A ⑤YL1512H-50A

◆ Päälaitteiden toiminnot [YL1080H-40A Kylmäydin. "Ydin näytteenotto liukuohjauksen ulkopuolella.

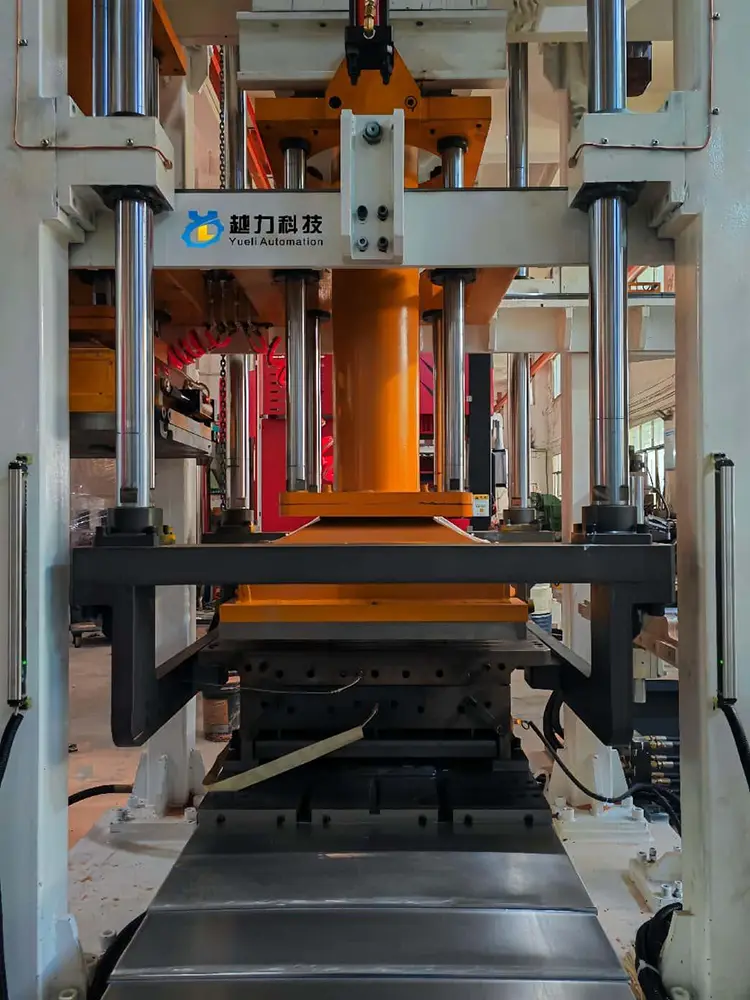

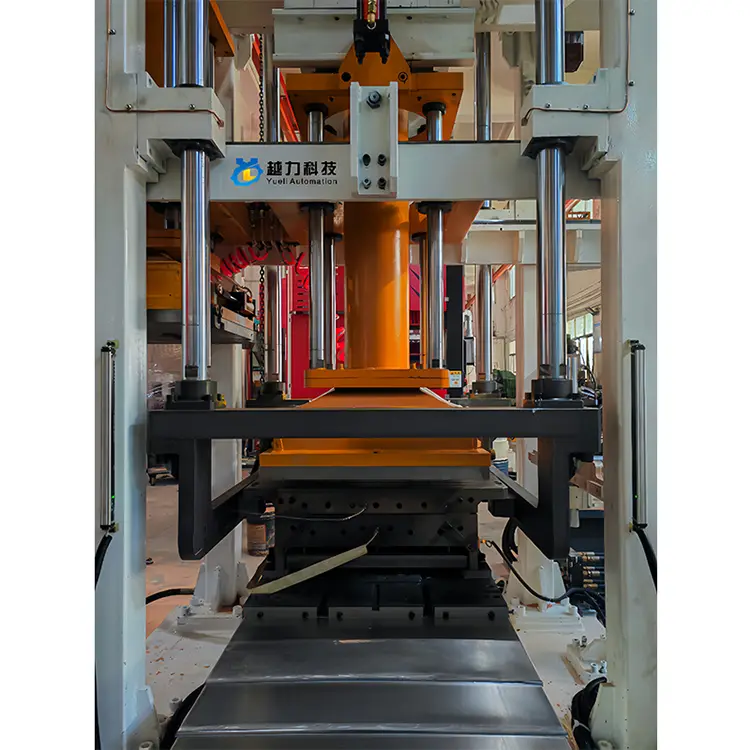

1. Erinomainen pystysuora hiekkapuhallus. Muottien vaakasuora erotus. Saksan Siemensin ohjausjärjestelmä

2. Invance Servo Precision Hydraulic System, Taiwan Airtac Precision Pneumaattinen järjestelmä

3. Ydin on otettu alemman suulakkeen tarkkuuslineaarisen oppaan liukuvälin ulkopuolelta, ja älykästä anturin hiekan lisäyskonetta käytetään

4

◆ Päälaitteet Tekniset parametrit [YL1080H-40A Kylmäydin] "Ydinnäytteet Skid-ohjauksen ulkopuolella.

◆ Laitteiden työmenetelmä [YL1080H-40A Kylmäydin. "Ydin näytteenotto liukuohjauksen ulkopuolella.

Pienempi muotin sisääntulo → Muotin sulkeminen [alaspäin suuntautuva paine] → yhdistelmämoduulin sisäänpääsy [ydinpukumoduuli] → hiekan injektiopään pääsy → hiekan injektiopää alaspäin paineen → hiekan injektio → hiekan injektiopään pakokaasu → hiekan injektiopään nousu → hiekan injektiopään sisäänvede

Hiekan raapiminen (puhdistushiekka) → Ilma-injektiopään alaspäin suuntautuva paine → Ilma-injektio → Hiekan ytimen jähmettyminen → Yhdistetyn moduulin (ytimen poisto ja nollaus) retroineen vetäytyminen (muotissa jäljellä oleva hiekkaruotti) → Ensimmäinen muotin aukko 20-50 mm (hiekan ytimen poisto) → Toinen muotin aukko/ilma-injektio Head Rising → Alempi muotin hiekka- ja hiekan hiekka-muotin liitos (Reseet). Ydinpoisto) → Ydinpoisto koneen ulkopuolella → ⒆ Turvallinen ytimen poistoaika → ⒇ Alempi muotti Palauta yläosa Yläydin

◆ Laitteiden kokoonpanot [YL1080H-40A Kylmäydin. "Ydin näytteenotto liukuohjauksen ulkopuolella.

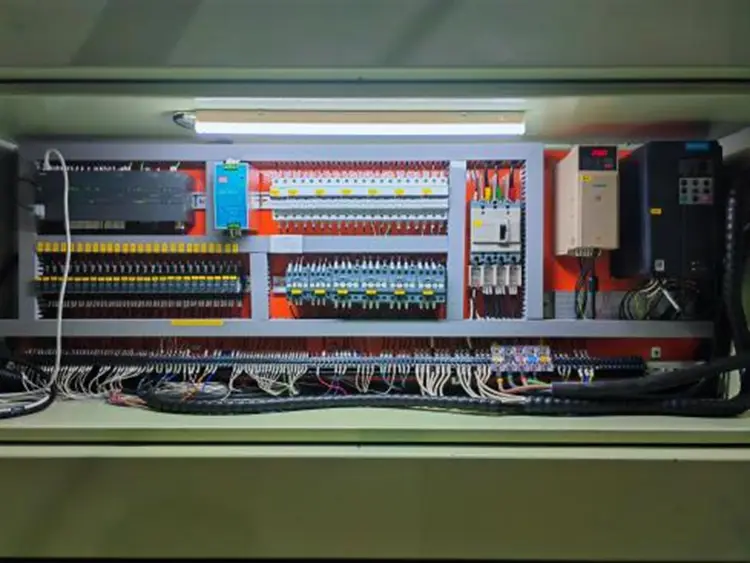

1. Sähköohjausjärjestelmä: Huippuluokan sähköinen ohjausjärjestelmä Saksan Siemensistä (kosketusnäyttö ja ohjelman jakotyyppi)

Siemens-sarjan huippuluokan kytkinpainikkeet [Käynnistä-painike, kiertovaihteen kytkin]

2. Hydraulinen järjestelmä: Huichuan Servo tarkkuus Stepless Nopeuden muutos hydraulinen järjestelmä, Taiwan -tuotemerkin hydrauliset komponentit

3. Sähkömagneettinen venttiili. Lentolähdeprosessori

4. Atomisointijärjestelmä: Puhdas tuonti japanilainen SMC Precision Atomising -käsittelyjärjestelmä. SMC -ydin pneumaattiset komponentit

5. Pienjänniteiset sähkölaitteet: Snyderin matalan jännitteen sähkölaitteet. Omronin läheisyyskytkin. Taiwan Mingwei Power Switch

5. Turvallisuusohjaus: Aukko- ja sulkemismuotin liikkuvat osat on varustettu induktiivisilla turvavalon verhoilla

6. Voitelujärjestelmä: Avaus- ja sulkemismuotin pääasialliset liikkuvat osat on varustettu automaattisella öljyn ruiskutusvoitelujärjestelmällä

7. Paineen näyttö: Laitteiden toimintapaine ja hiekan ammuntapaine esitetään itsenäisesti

8. Laitteiden ulkonäkö: Jauhemaalaus ja leivontapakka. Huippuluokan maalin pintakäsittely

◇ Muut yksityiskohtaiset kokoonpanot:

[1] PLC -kosketusnäyttö: Siemens, Saksa

[2] Ohjelmakeskuksen prosessori: Siemens, Saksa

[3] Pushton-kytkin: Siemens, Saksa

[4] AC Contactor: Schneider

[5] Rele: Schneider

[6] Läheisyyskytkin Omron

[7] Virtalähteen vaihtaminen: Mingwei, Taiwan

◆ Laitteiden pääominaisuudet ja edut [YL1080H-40A Kylmäydin. "Ydin näytteenotto liukuohjauksen ulkopuolella.

◇ Tarkkuus ja stabiilisuus: YL1080H-40A: n yleinen rakenne kylmäydinkuvauskoneen kokonaisvaltainen mekaanisen rakenteen suunnitteluperiaate tarkkuuden ja stabiilisuuden periaatteessa, jolla on erinomaiset ja tiukat valmistusprosessit. Se käyttää tarkkaan tarkkuuden käsittelylaitteita, ja liikkuvien osien rakenne on erittäin tarkka. Koko konerakenne on vakaa ja kestävä pitkään.

◇ Erinomainen hiekkapuhallus: YL1080H-40A Kylmän ytimen hiekkapuhalluskoneessa on erinomainen pystysuora hiekkapuhallusmenetelmä, joka luottaa laitteen paineenpideen ammuntaan

Hiekan periaate ja hartsihiekan luonnollinen gravitaatiovaikutus; Muotti on varustettu nopealla ja sileällä pakokaasumenetelmällä kolmella sivulla samanaikaisesti. Ydinvalmistusprosessi voi täyttää muotin onkalon lyhyimmässä ajassa. Hiekkaydin on tiukka, täydellinen ja sileä ja ydinvalmistus on korkea.

◇ Älykäs ja tehokas: YL1080H-40A-kylmäydinkuvauskoneessa on korkea automatisointi. Se on varustettu tarkalla lineaarisella oppalla ytimien poistamiseksi alemmasta muotista, mikä tekee ytimen poistosta helppoa ja erittäin automatisoitua. Se antaa yhdelle henkilölle mahdollisuuden käyttää useita koneita varmistaen vakauden, sileyden, tehokkuuden ja turvallisuuden.

Korkean saannonopeus: YL1080H-40A Kylmän ytimen kuvaamiskoneessa on erinomainen pystysuora hiekan ampumismenetelmä, huippuluokan tarkkuusmekaaninen rakenne, korkea tiivistymisteho, vahva hiekan ampumisvoima, tiukka ja sileä hiekkaytimet, tarkkoja mitat ja korkealaatuisia hiekkaykkiä, joilla on korkea saanto. Se voi tehokkaasti hallita valujen koneistuskorvausta.

◇ Huippuluokan ympäristönsuojelu: YL1080H-40A Kylmän ytimen ytimen ruiskutuskone hyväksyy valukoneiden korkeat ympäristönsuojelustandardit. Laitteiden suunnitteluprosessin aikana tuotantoprosessin aikana tehdyt korkeat ympäristönsuojeluvaatimukset tuotantoprosessin aikana kattavasti ja huolellisesti. Savu ja pöly integroitiin tasaisesti hoitoon, ja suunniteltu korkea ympäristönsuojeluvalu kone paransi tehokkaasti valun työpajan ympäristöä.

◇ Hieno ja kestävä: YL1080H-40A: n kylmän ytimen ammuntakoneen suunnitteluprosessi on täysin ottanut huomioon laitteiden käyttöikä. Eri komponentit on valmistettu korkeilla standardeilla ja kohtuullisilla materiaaleilla, jotka perustuvat erilaisiin käyttövaatimuksiin. Lämmönkäsittelyvaatimukset ja ulkonäkötiedot käsitellään hyvin, varmistaen, että laitteet voivat säilyttää tarkkuudensa pitkään, pysyä vakaana ja sileänä ja niillä on hienoja yksityiskohtia.

◇ Sovellettavat materiaalit: laukaus kuivaa hiekkaa

◆ Laitteiden käyttö ja käyttö:

(1) Tarkista, onko ilmanottoputki ja virtalähde (kolmivaiheinen 380 V, 50Hz) kytketty oikein.

(2) Poista laitteiden pöly asennuksen jälkeen. Työkalut ja muut auringonpojat.

⑶ Onko laite alkuasennossa, kun muotti avataan käyttäjien turvallisuuden varmistamiseksi.

⑷ Asenna muotti (ydinlaatikko) koneeseen; Missään olosuhteissa ennen ilmaventtiilin avaamista (laitteiden ilmaa) asennustanko on työnnettävä koneen työpöydän ja hiekan ruiskutuspään väliseen tilaan vaurioiden välttämiseksi ja henkilöstön turvallisuuden varmistamiseksi.

⑸ Sulje päävirtakytkin ja kaikki ohjauspiirikytkimet ja tarkista valaistusvalot. Tarkista, onko ohjauspaneelin tehonsignaalivalo normaali.

(6) Avaa pääaukkoventtiili ja tarkista, onko ilmaputken ilmanpaine normaalilla alueella 6 - 7 kPa.

Vaihda koneen toimintatila manuaalitilaan ja virheenkorjaus manuaalisesti, toimiiko koneeseen jokainen liikkuva osa sujuvasti ja normaalisti.

Aseta muotin avaus- ja sulkemisaika muotin ominaisuuksien mukaisen kohtuullisen muotin avaus- ja sulkemistoimenpiteet tai ei

② Tarkista, ovatko yhdistetyn moduulin ennakko- ja vetäytymistoimenpiteet sileät. Aseta kohtuulliset ennakko- ja vetäytymisajat moduulin matkan perusteella

③ Onko hiekan ampumispään ennakko- ja vetäytymistoimenpiteet sileä vai ei, aseta kohtuullinen etu- ja vetäytymisaika hiekan ammuntapään aivohalvauksen mukaan

④ Onko hiekkapuhallusoperaatio normaalia vai ei, aseta kohtuullinen hiekkapuhallusaika muotin ominaisuuksien mukaan hiekkapuhallustyöhön

£

⑥ Asetako alemman muotin ennakko- ja vetäytymistoimenpiteet, aseta kohtuullinen etu- ja vetäytymisaika alemman muotin iskun mukaan

⑦ Tarkista, onko ejektoritoiminta normaalia ja ydin toimii oikein. Aseta kohtuullinen ytimen poistoaika muotin ominaisuuksien mukaan

⑧ Kytke toimintatila yksittäiseen toimintaan, ja kone pyörii automaattisesti ja toimii useita kertoja ilman kuormitusta. Tarkista, ovatko kaikki koneen toimet koordinoitu, järjestetty, vakaat ja sileät.

◆ Varotoimenpiteet toimintaprosessin aikana:

Ennen testiaksoa on välttämätöntä poistaa konepöly ja tyhjentää kaikki siihen jätetyt työkalut tai muut roskia toimintahäiriöiden estämiseksi käytön aikana.

Ennen toiminnan aloittamista on tarpeen tarkistaa varovasti pulttien kunto koneen kaikissa osissa ja varmistaa, että ne kiristetään.

⑶ Ennen toiminnan aloittamista tarkista, ovatko kaikki liikkuvat osat alkuperäisessä normaalissa asennossa.

⑷ Koneen vikaantumisen tapauksessa se on pysäytettävä heti, pysäytyspainike painettu, virta ja kaasun syöttö katkaistiin ja suoritetaan huolto. ⑸ On usein tarpeen tarkistaa, ovatko sähköpiiri liitokset löysät ja vaurioituvatko konikomponentit.

(6) Ei-ammattimaisten ei saa avata sähköohjauskaappia tahdon mukaan tai sijoittaa sekalaisia ​​esineitä sisälle.

On suoritettava koulutus ja tunnettava koneen rakenne, työperiaatteet ja toimintasäännöt ennen sen saamista käyttää sitä. Kukaan muu ei saa käyttää konetta halutessaan.

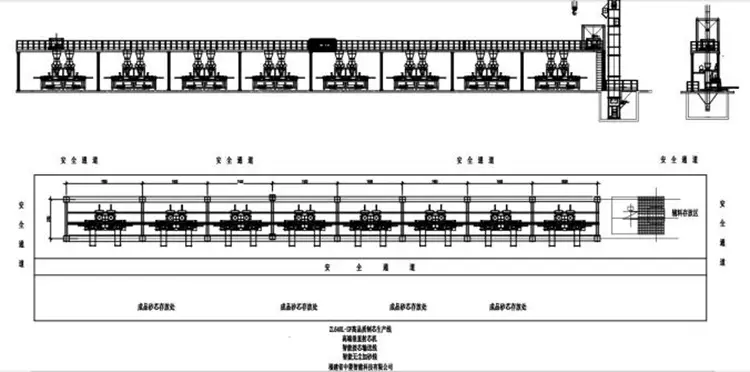

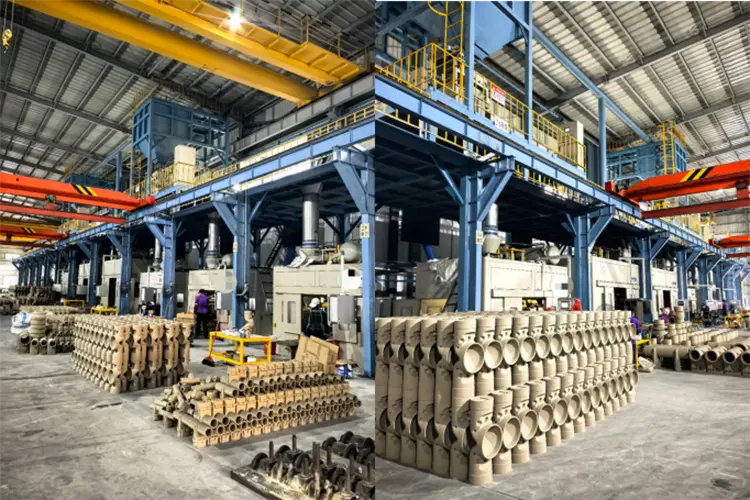

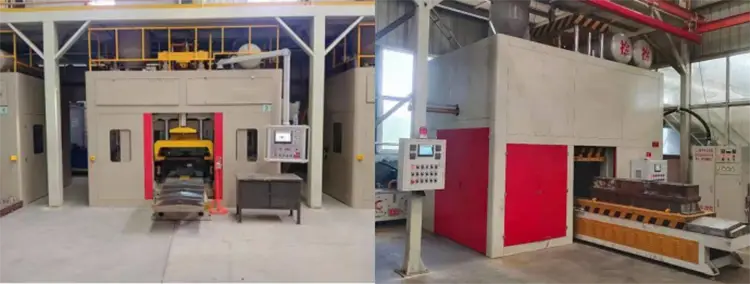

◆ Korkean laadun täysin automaattinen pystysuuntainen ytimen ammuntakoneen tuotantolinja:

Tapausominaisuudet:

① Korkean laadun, korkean älykkyyden ja korkean ympäristönsuojausvalu. Koko paneeli integroi tupakoinnin ja pölynpoistotoiminnot.

② Älykäs jatkuva ydinyhteys kuljetinhihnoille. Laitteilla on korkea automaatio. Säästää työvoimaa

③ Hissi + tarkkuusradalla älykäs anturi hiekan lisäys. Työpaja on tehokas, kätevä ja puhdas

④ Ydinvalmistustyöpajan yleinen ympäristönsuojelujärjestelmä. Korkean tehokkuuden tupakointi ja pölynpoisto. Työpajan ympäristönsuojelustandardit

⑤ Ydinvalmistusalueen tietojen tallennus ja lähtö. TARJOA sirujen valmistuksen digitalisointi. Tietopohjainen hallinta.
