Tela-tyyppinen ruiskupuhalluskone

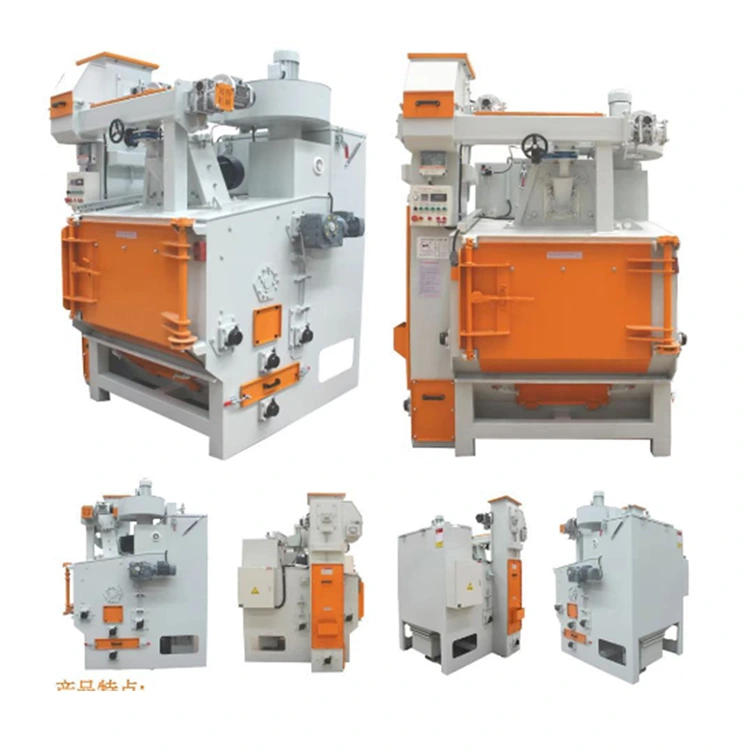

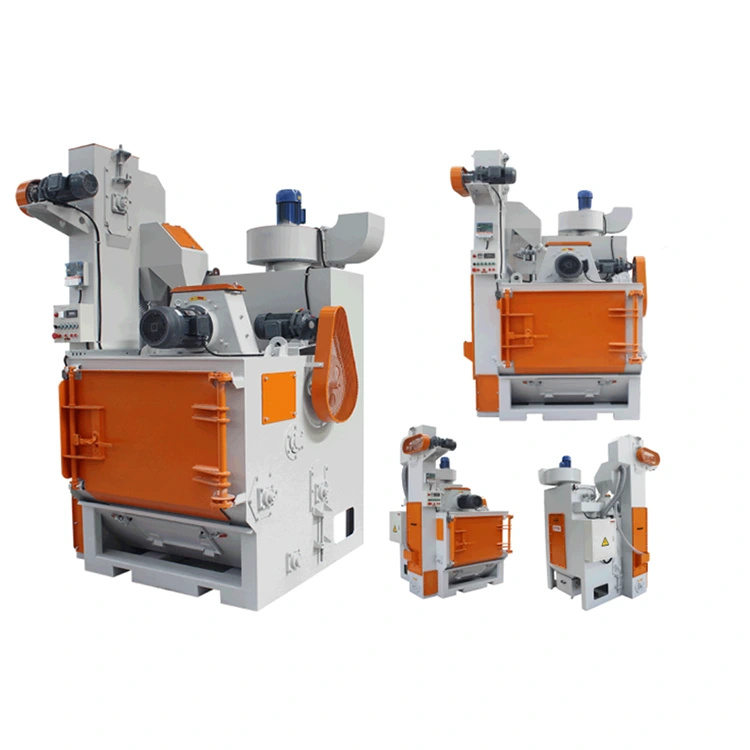

Quanzhou Yuelin Crawler Type Shot Blasting Machine on integroitu telakouristuspuhalluskone. Sisältää integroidun rakenteen, jossa on kolmivaiheinen nelijohdinliitäntä välittömään käyttöön. Varustettu 7,5 kW puhallusmoottorilla, pulssisuodattimen pölynkerääjällä, Mn13 mangaaniteräksellä tai kulutusta kestävillä valurautaisilla suojalevyillä. Koneen mitat: 1800×1850×2850mm. Malli: ST650 Pro Max)

Lähetä kysely

Tuotteen Kuvaus

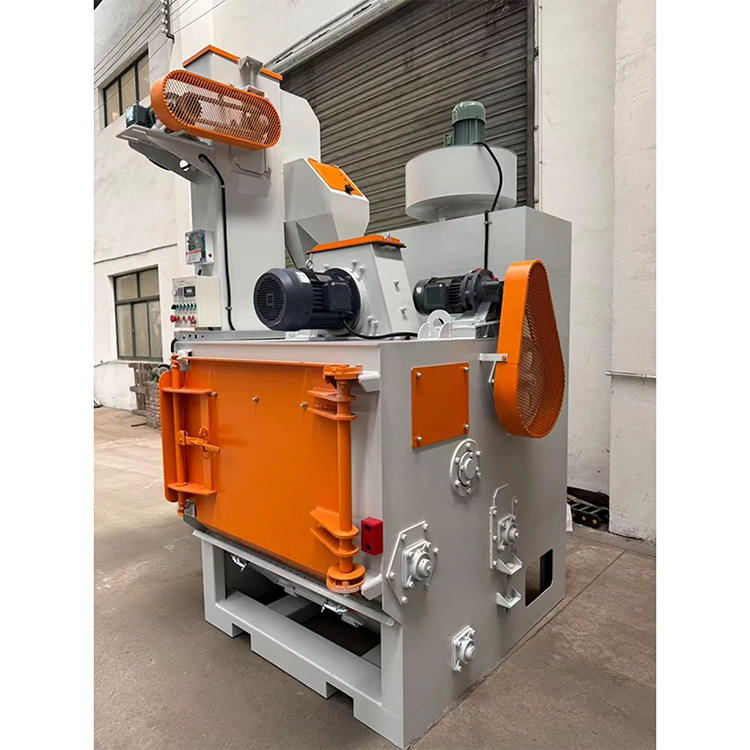

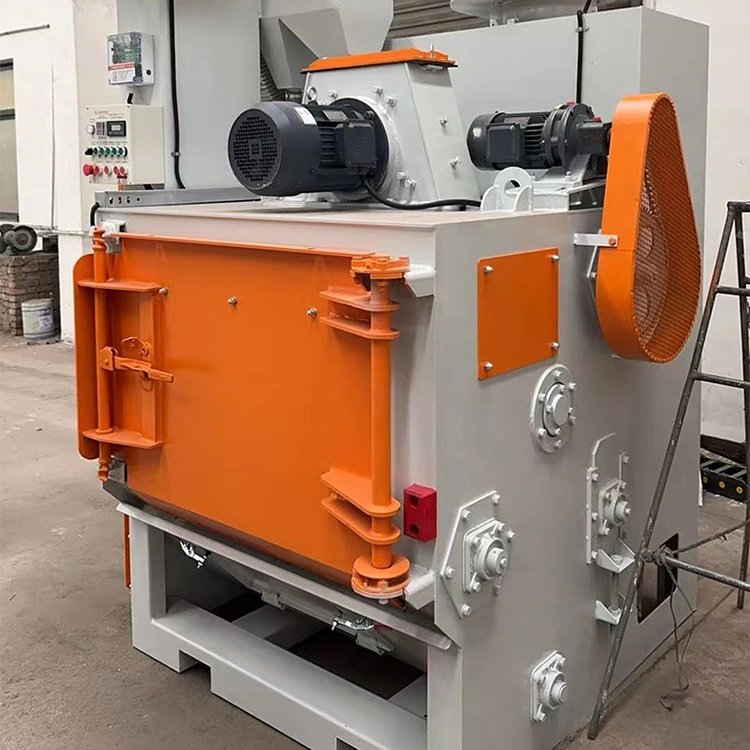

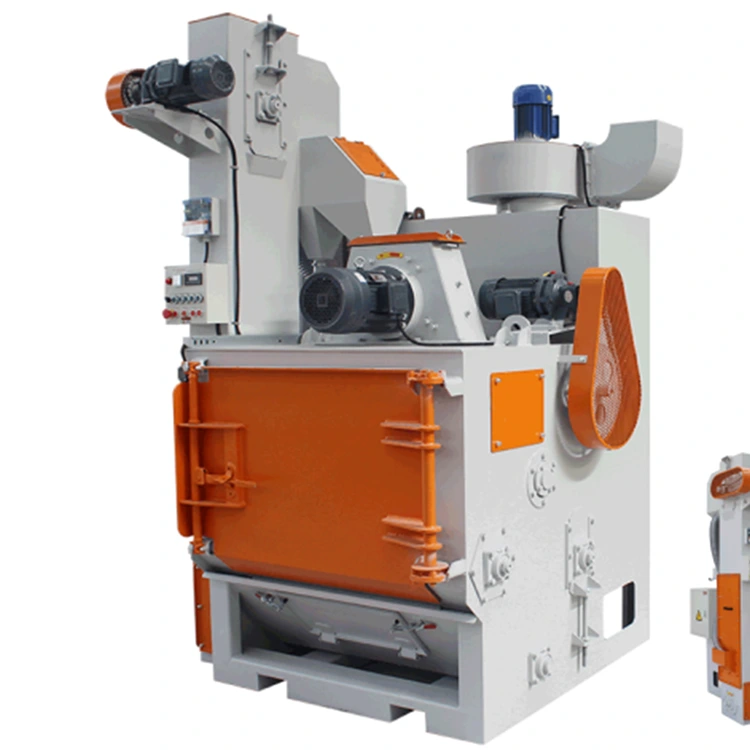

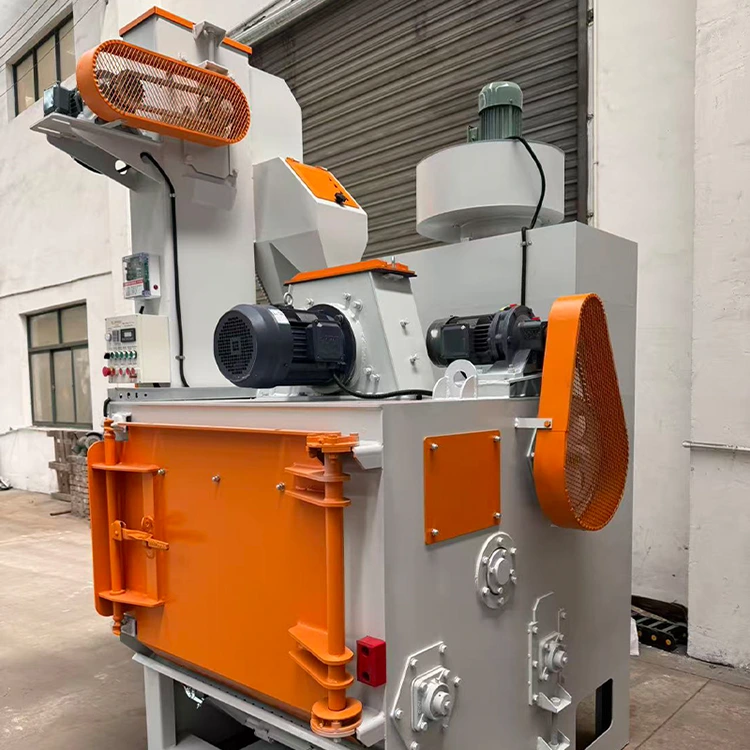

Crawler Type Shot Blasting Machinen valmistaa Quanzhou Yueli Automation Equipment Co., Ltd. Koneessa on integroitu rakenne, joka voi toimia heti kolmivaiheisen nelijohtimisvirran liittämisen jälkeen ilman toissijaista asennusta paikan päällä. Lastaus- ja purkukorkeus on alhainen (telaketjuhihna 780 mm maasta), mikä tekee käytöstä mukavaa ja vähentää työvoiman intensiteettiä. Kone on varustettu pulssisuodattimella pölynkerääjällä alhaisen pölypäästön takaamiseksi ja verhotyyppisellä erottimella tehokkaan laukauksen ja pölyn erottamiseksi.

Tuotteen ominaisuudet

Crawler Type Shot Blasting Machine tarjoaa seuraavat ominaisuudet.

· Integroitu muotoilu. Toimii heti kolmivaiheiseen nelijohtimiseen kytkemisen jälkeen. Toissijaista asennusta ei tarvita.

· Alhainen lastaus- ja purkukorkeus (telaimishihna 780 mm maasta). Kätevä käyttö. Vähentää työvoiman intensiteettiä.

· Kammion suojalevyissä voidaan käyttää valssattuja Mn13-mangaaniteräslevyjä tai kulutusta kestäviä valurautaisia suojalevyjä. Mangaanilevyillä on pieni kääntöpöytäväli ja pitkä käyttöikä. Kulutusta kestävät levyt tarjoavat korkean taloudellisuuden. Joustava valikoima.

· Verhotyyppinen erotin tehokkaaseen laukausten ja pölyn erottamiseen.

· Pulssisuodattimen pölynkerääjä vähentää pölypäästöjä.

· Oven paksuus 7,5 mm, hyvä tiiviste, ei laukausta.

· Suihkupuhalluslaikassa on käytetty runsaasti kromia sisältävää materiaalia (Cr20) ja jäähdytetty valuprosessi, mikä takaa pitkän käyttöiän.

· Kaikki CHINT:n sähkökomponentit takaavat korkean vakauden.

· Koneen mitat: 1850 × 1800 × 2850 mm kätevää kuljetusta varten.

Tekniset tiedot ja kokoonpano

Seuraavassa taulukossa luetellaan Crawler Type Shot Blasting Machinen täydelliset kokoonpanot
● = Mukana ○ = Valinnainen / Ei sisälly

Komponentti	Toiminto / Konfiguraatio	Erittely	ST650 Pro	ST650 Max	Huomautuksia
Ruiskupuhalluspyörä	Räjäytysmoottorin teho	7,5 kW	●	●
	Räjäytyspyörän malli	STQ036	●	●	Suora ajo
	Laukauksen virtausnopeus	200kg/min	●	●
	Taajuudesta riippumaton nopeudensäätö		○	○	Valinnainen
	Kulutusta kestävä suojalevy	Cr20	●	●
Shot kiertojärjestelmä	Hissin moottorin teho	1,5 kW	●	●	Mukautettava jaettu muotoilu helppoa purkamista varten
	Hautojen erottelumenetelmä	Verhojen ilmanerotus	●	●
	Laukauksen nostokyky	30t/h	●	●
	Hissin valosähköinen tunnistusjärjestelmä		○	○	Valinnainen
kammio	Kumitelan leveys	1130mm	●	●	Reiät valinnainen 3-8mm

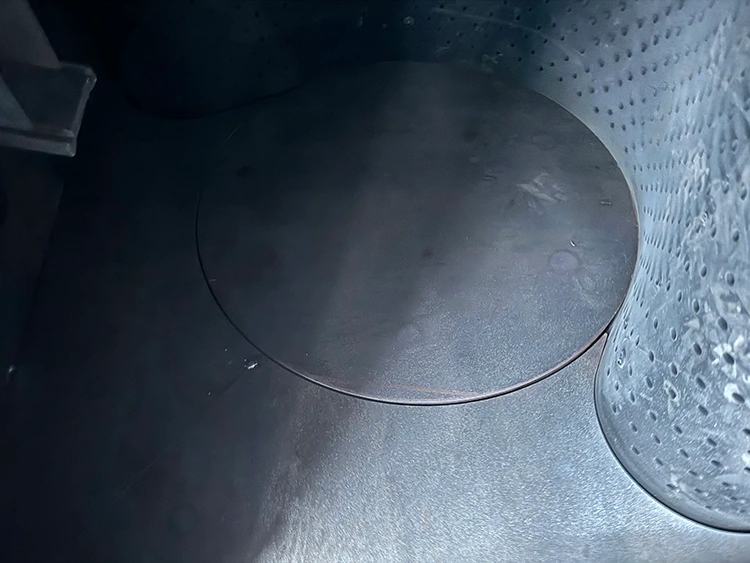

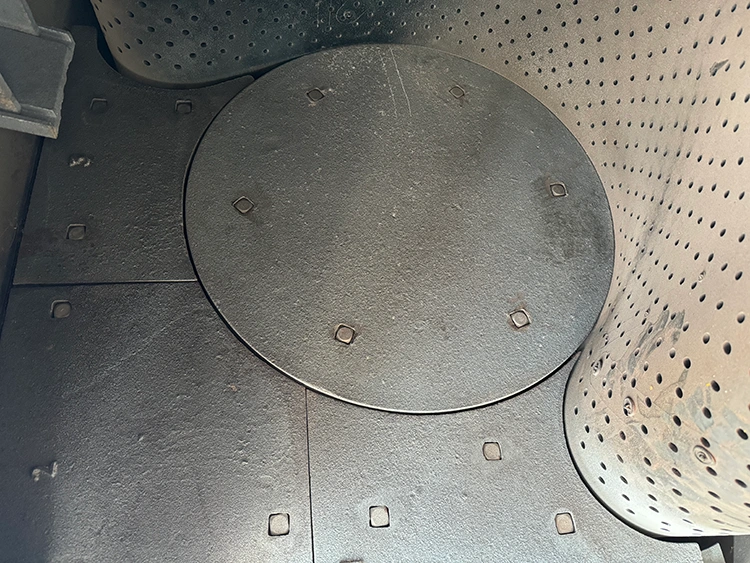

	Päätylevyn halkaisija	600mm	●	●
	Valurautainen suojalevy	Heittää	●	○	Kulutusta kestävä valurauta
	Mangaaniteräksinen suojalevy	Rullattu	○	●	Ei-magneettinen Mn13
	Telaketjun moottorin teho	1,5 kW	●	●	Taajuusmuuttaja valinnainen
	Oven paksuus	7,5 mm	●	●	Kontin oven kahva
	Mangaaniteräs toissijainen suojaus	10 mm	●	●	Oikeanpuoleinen tarkastusportti
	Työkappaleen kapasiteetti	260kg	●	●	Helposti rullaaville tuotteille
Pölynkeräysjärjestelmä	Tuulettimen kohinanvaimennusportti		○	●
	Pulssisuodatin pölynkerääjä	2 kasettia	●	●	320×900mm
	Räjähdysilmanpoistolevy	250×250mm	○	○	Valinnainen alumiiniosille
	Siirrettävä pölynpoistovaunu		●	●	Alla pölynkerääjä
	Tuulettimen teho	2,2 kW	●	●

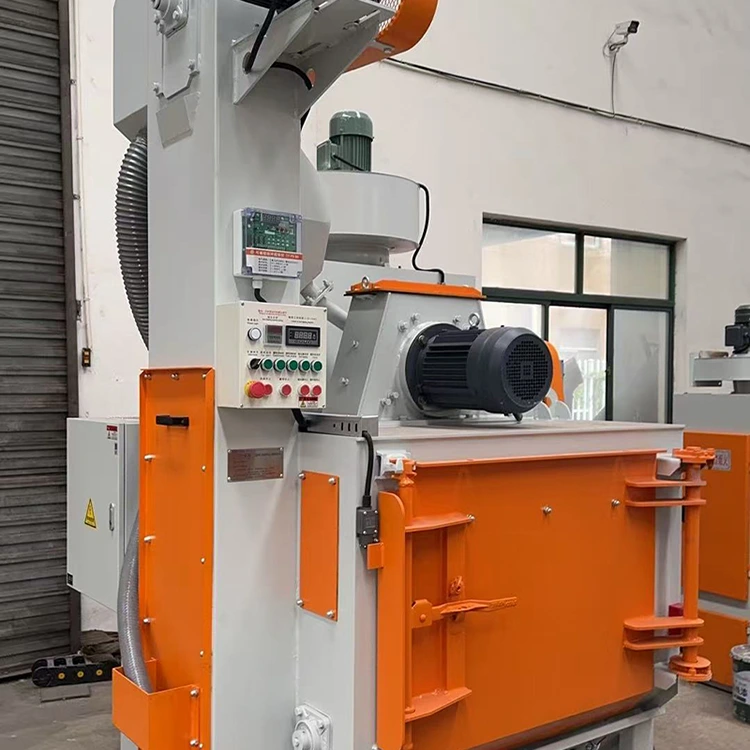

Sähköinen ohjausjärjestelmä	Kosketuspaneeli	Riippumaton	●	●	PLC HMI valinnainen. Tulokaapeli ≥8mm²
	Nykyinen näyttö	Digitaalinen näyttö	●	●
	Virtaliitäntä	380V 50Hz	●	●	Kolmivaiheinen nelijohdin
	Kokonaisteho	13 kW	●	●
Ilman lähde	Ilman tuloputki	8 mm	●	●	Paine 5-8kg
Mitat	Pituus × Leveys × Korkeus	1,80 × 1,85 × 2,85 m	●	●

Suunnittelun kohokohdat

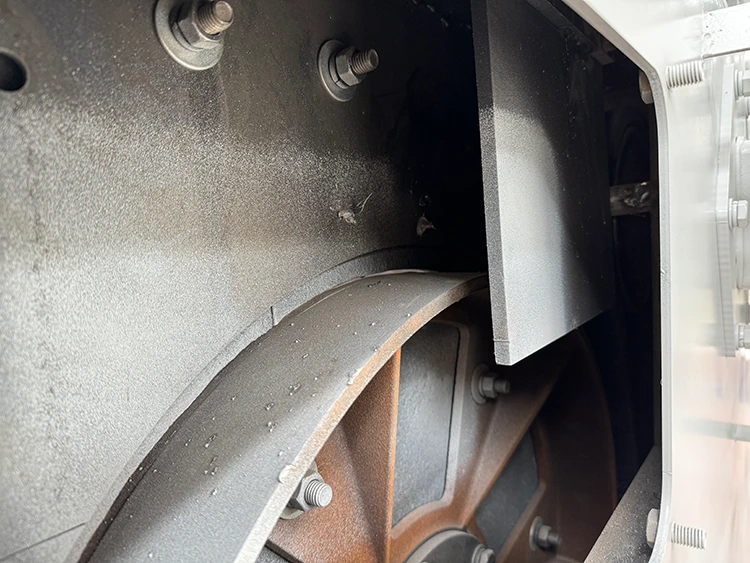

Mangaaniteräs toissijainen suojaus

Suojaa tehokkaasti kammion runkoa.
Vakiona kaikissa versioissa

Siirrettävä pölynpoistovaunu

Tekee pölynpuhdistuksesta mukavampaa.

Räjähdysilmanpoistolevy

Lisää turvallisuutta käytön aikana.
Valinnainen (alumiiniosille)

• ST650 Pro: Kulutusta kestävä valurautainen suojalevy

Usein kysytyt kysymykset

Mikä on tämän haulipuhalluskoneen tehontarve?

Kone käyttää kolmivaiheista nelijohtimista 380V 50Hz virtalähdettä. Kokonaisteho on 13 kW. Tulokaapelin tulee olla 8 mm² tai suurempi.

Mikä on työkappaleen kapasiteetti?

Työkappaleen käsittelykapasiteetti on 260 kg helposti rullaaville tuotteille.

Mitkä ovat koneen mitat?

Koneen mitat ovat 1800×1850×2850mm.

Mitä eroa on Pro- ja Max-versioilla?

Pro-versiossa käytetään kulutusta kestäviä valurautaisia suojalevyjä. Max-versiossa käytetään Mn13-mangaaniteräksisiä suojalevyjä. Max-versiossa on myös tuulettimen kohinanvaimennusopas.

Mitä pölynkerääjää kone käyttää?

Kone käyttää pulssisuodattimen pölynkerääjää, jossa on 2 suodatinpatruunaa (320×900mm). Tuulettimen teho on 2,2 kW.

Mikä on lastauskorkeus?

Telaketjuhihna on 780 mm:n etäisyydellä maasta, mikä tarjoaa matalan lastaus- ja purkukorkeuden kätevää käyttöä varten.

Mistä materiaalista puhalluspyörän osat on valmistettu?

Ruiskupuhalluslaikassa on käytetty runsaasti kromia sisältävää materiaalia (Cr20) ja jäähdytetty valuprosessi pitkän käyttöiän takaamiseksi.

Tuotteen tekniset tiedot

Malli	ST650B
Rullan halkaisija	400 mm
Koneen mitat (P × L × K)	1850 × 1900 × 2600 mm
Tyyppi	Indeksointirobotin tyyppi
Alkuperä	Yancheng, Kiina
Työnopeus	1200
Kokonaisteho	12,1 kW
Pölynkeräyksen ilmamäärä	9850
Pölynkerääjän teho	22 kW
Tarvikkeet	20
