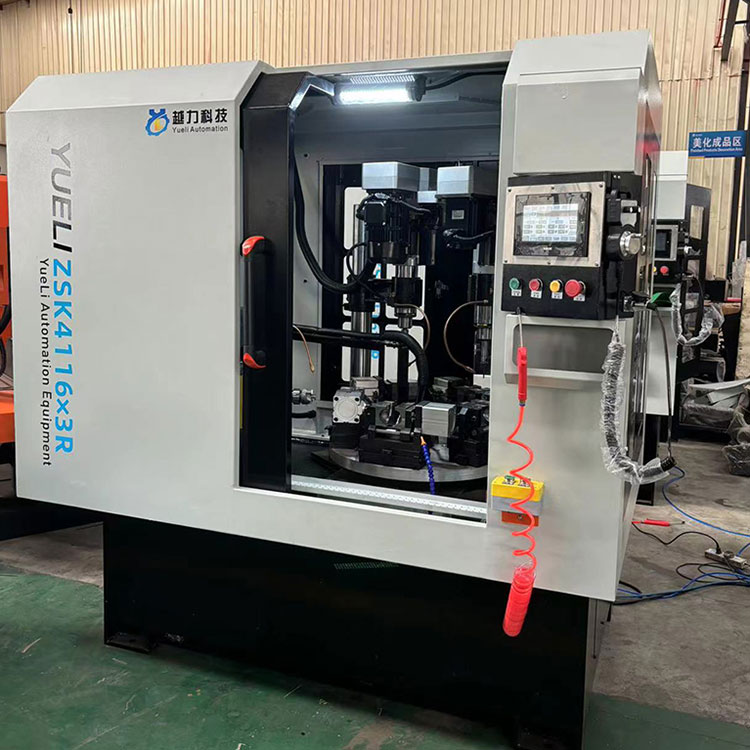

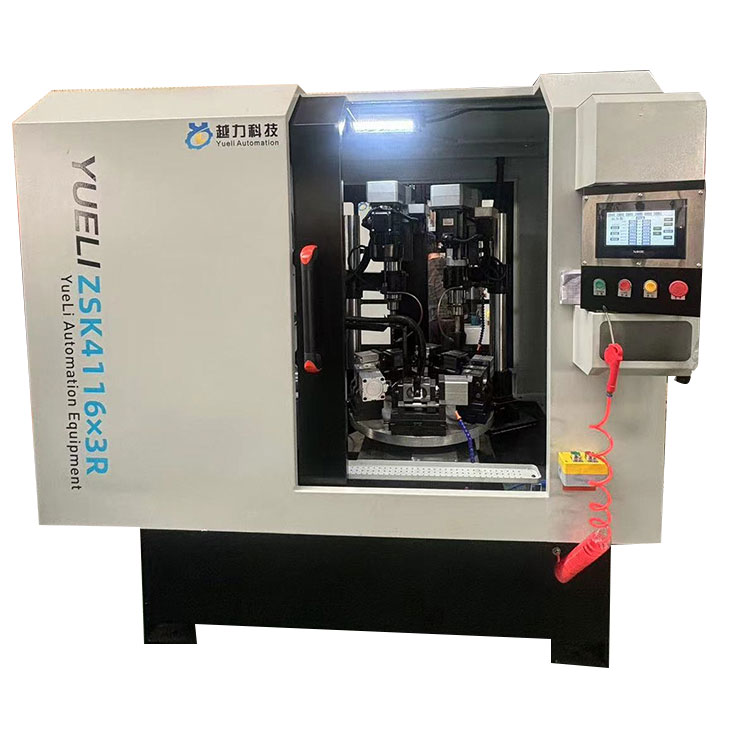

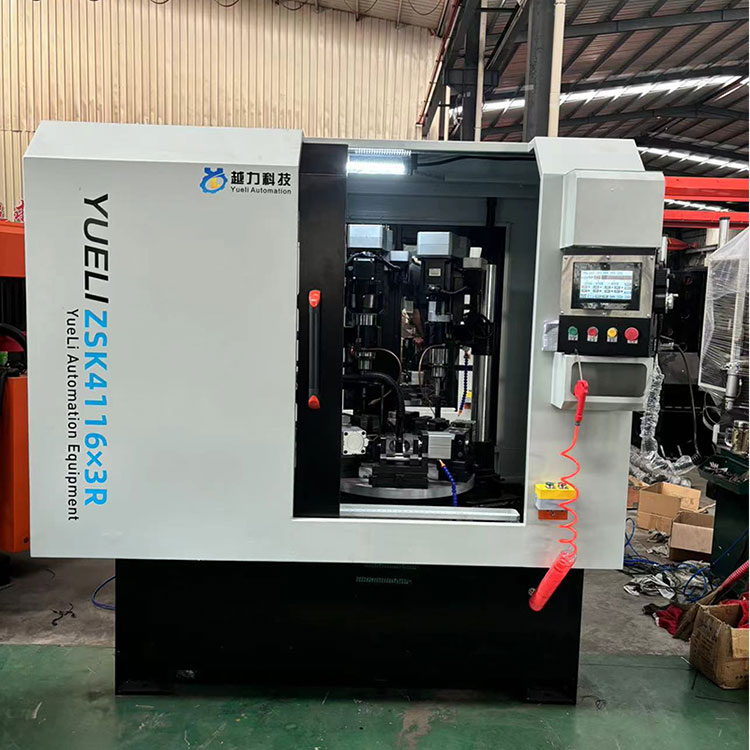

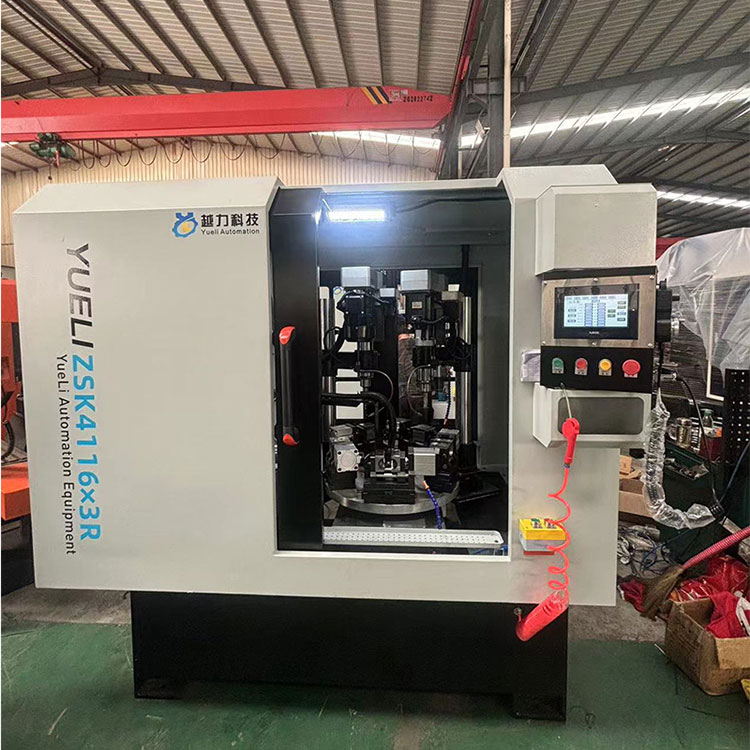

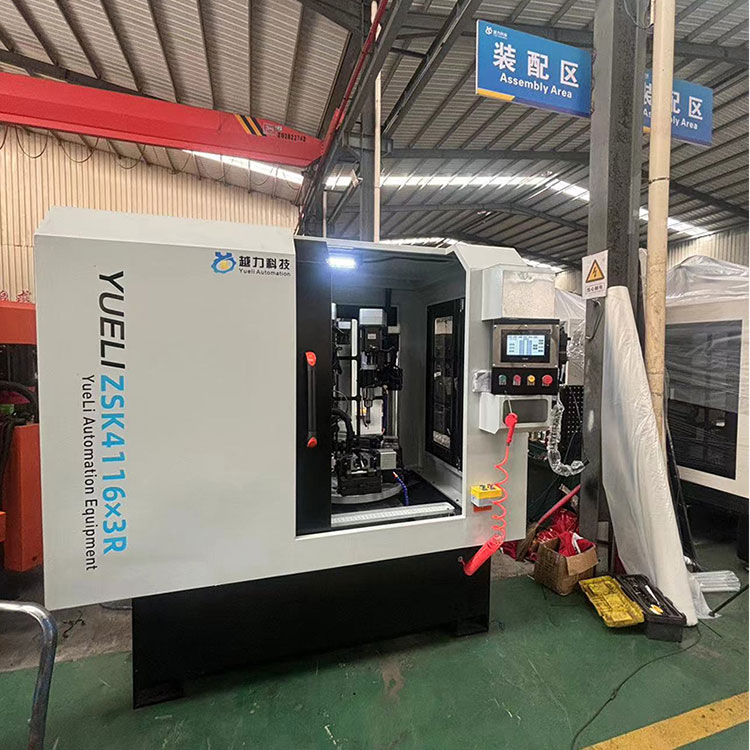

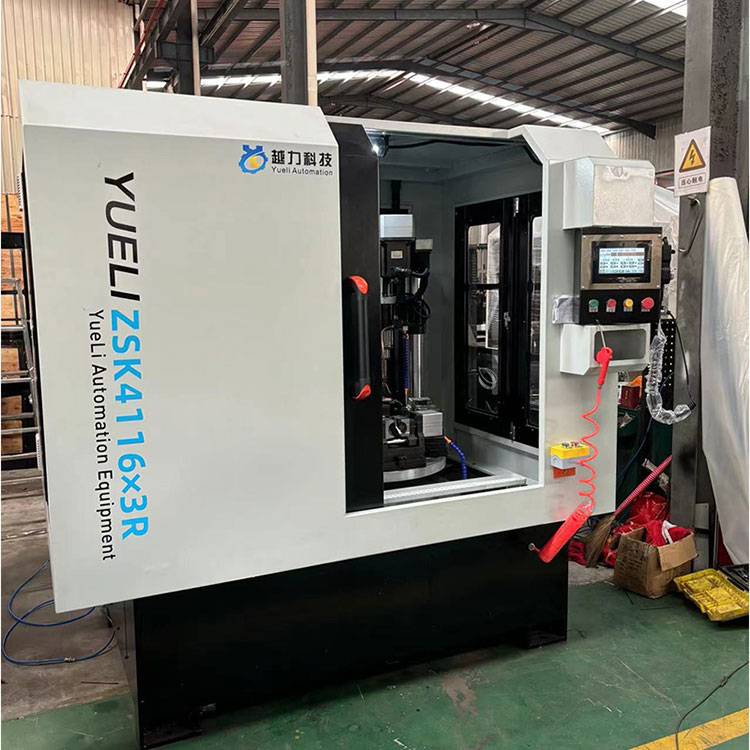

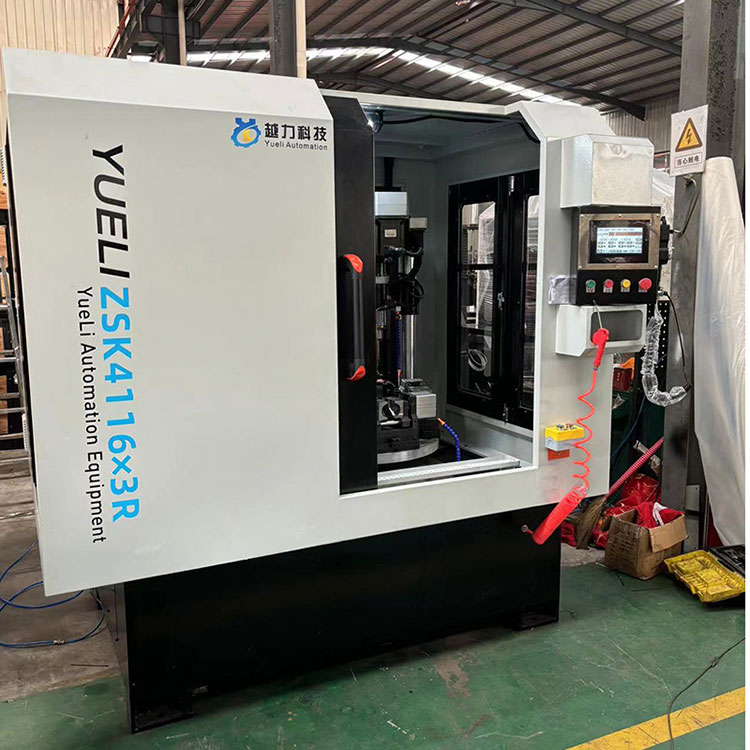

Pyörivä kolmiakselinen viisiasemainen komposiittiporakone

Tärkeimmät tekniset parametrit

Työstökoneen rakenne ja suorituskyky

Pyörivä kolmiakselinen viisiasemainen poraus- ja kierteityskone on hitsattu teräsosilla ja käsitelty keinotekoisella vanhentamisella. Siinä on hyvä tarkkuus ja vakaus. Koko kone on yhdistetty rakenne, joka on varustettu PLC-järjestelmällä ja jolla on vahva liikkuvuus.

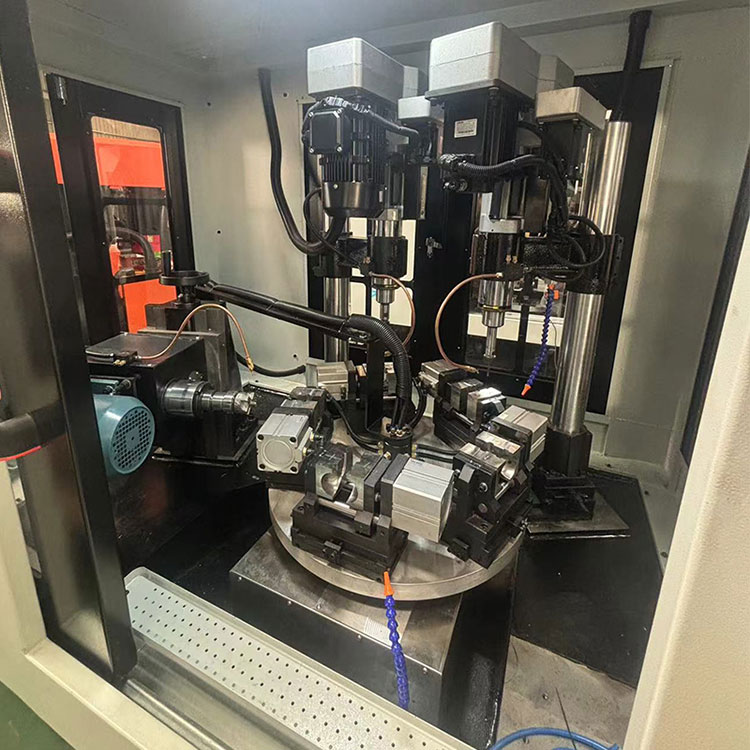

1 poraus- ja kierteityspää, porauskapasiteetti: 16 mm teräsosille, 20 mm alumiiniosille, porausisku 100 spesifikaatiot, syöttötila: servosyöttö, yksi päämoottori: 3 kW, tehopäätä ja osien käsittelyreikää voidaan säätää manuaalisesti ylös ja alas, ennen säätöä, löysää käsin ylä- ja alapinnan kaksi ruuvia ja nosta alemman pinnan voimapulttia, liu'uta pää ja kiristä kaksi pulttia sen jälkeen, kun tehopää on asetettu paikalleen, jotta virtapää ei liukuisi itsestään; 2 porauspäätä: porauskapasiteetti: 13 mm teräsosille, 16 mm alumiiniosille, porausisku 80 spesifikaatiot, syöttötila: servosyöttö, yksi päämoottori: 2,3 kW, poraus- ja kierteityspäät (JT16) on asennettu pystysuoraan, ja osien keskikorkeutta voidaan säätää manuaalisesti ylös ja alas. Varustettu viiden aseman automaattisella jaetulla kääntöpöydällä viiden aseman sijoittelun saavuttamiseksi, ja jokaista työkalua voidaan säätää eteenpäin, taaksepäin, vasemmalle ja oikealle. Helppo lastata ja purkaa. Jokaisessa karassa on itsenäinen ohjaus ja manuaalinen säätötoiminto. Karan laakerit ovat kaikki Harbinin laakereita; jaksottaisessa automaattisessa voitelujärjestelmän voiteluaineessa, porauspäässä ja kierteityspäässä on pikakelaus eteenpäin, hidas eteenpäin, työskentely eteen ja taaksepäin.

Prosessin kulku: käynnistä kone → lataa materiaali manuaalisesti latausasentoon → käännä kääntöpöytä ensimmäiselle asemalle → kolme asemaa käsittelee porausta ja kierrettä samanaikaisesti → manuaalinen purku → siirry toiseen jaksoon.
