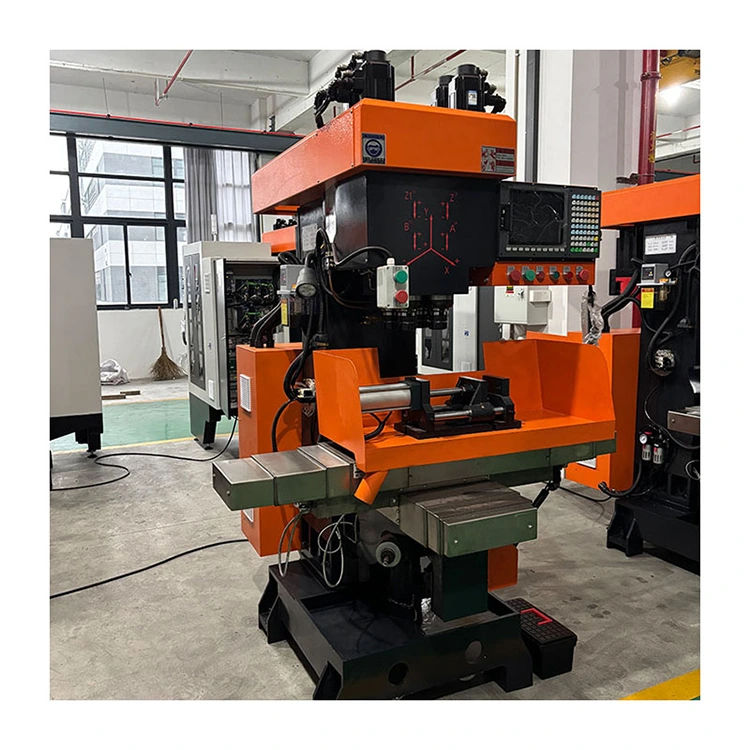

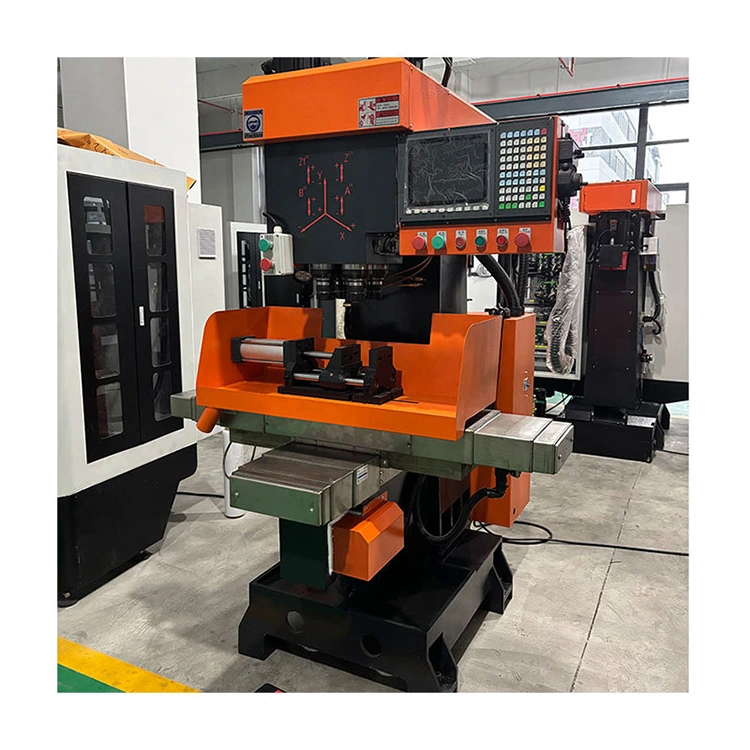

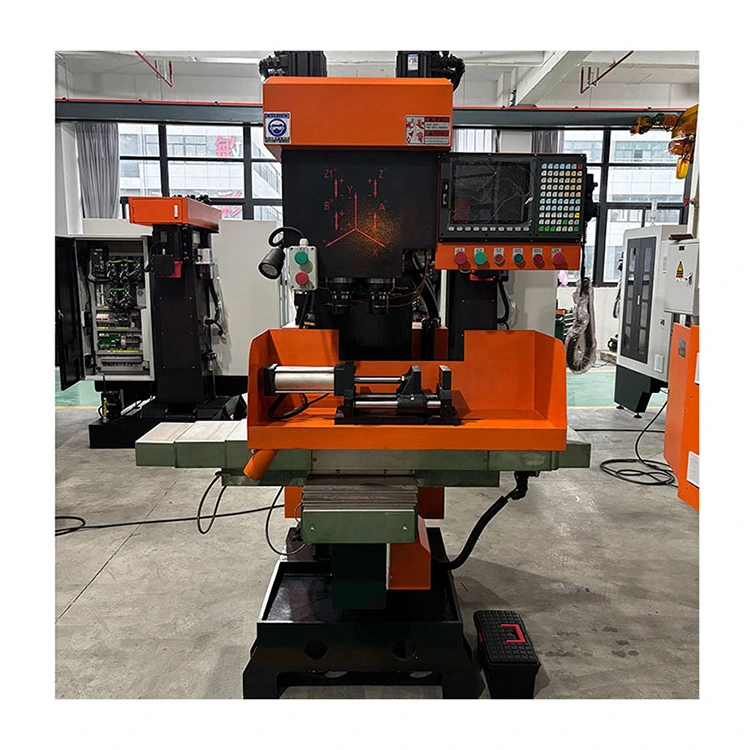

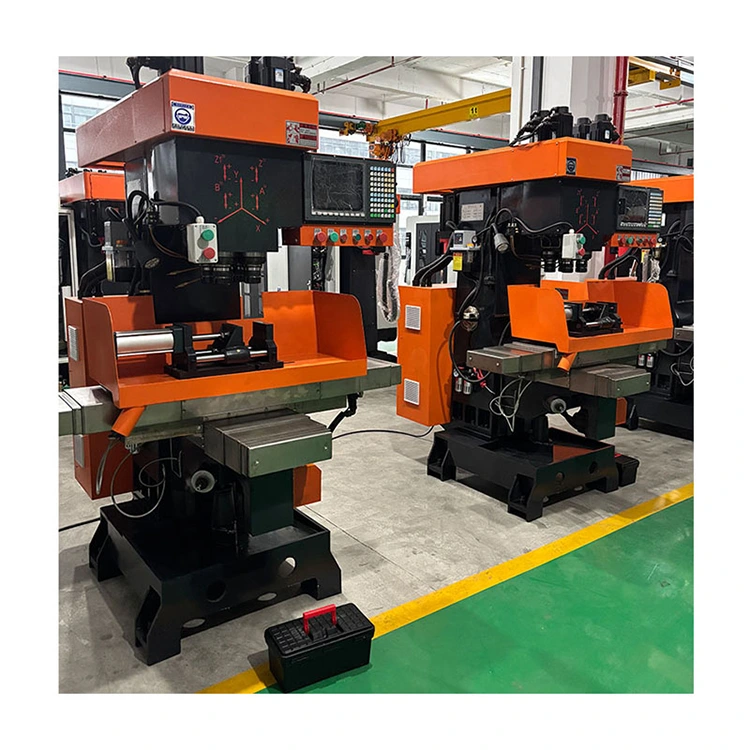

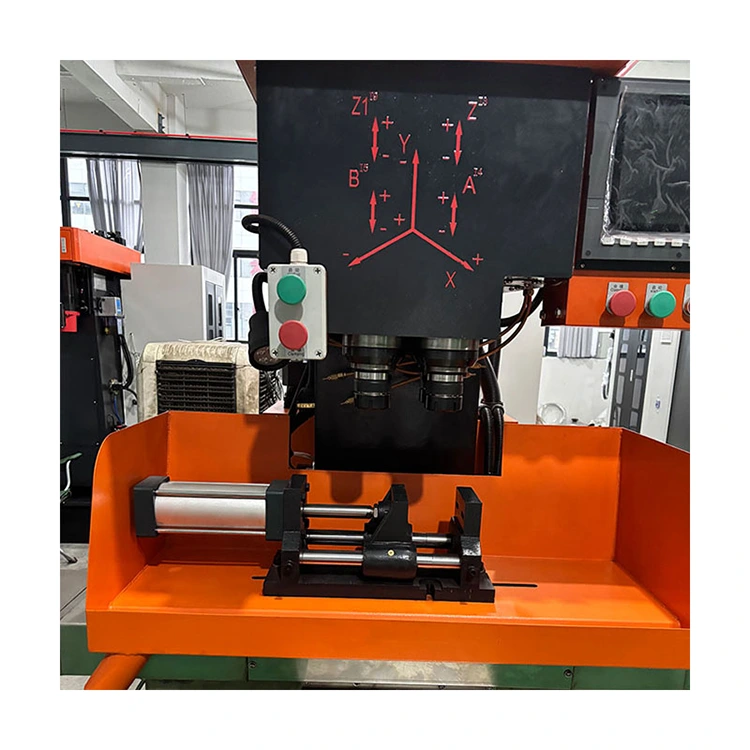

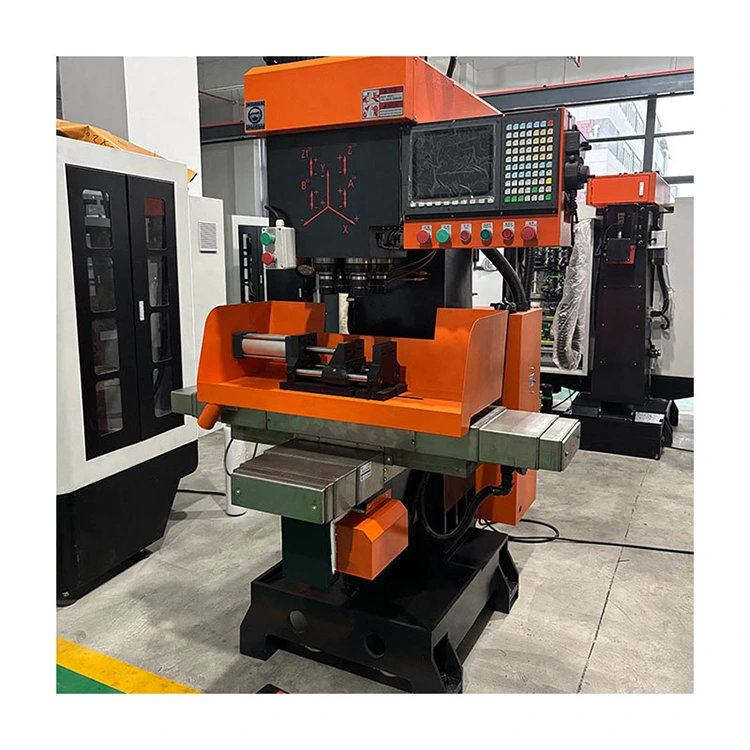

Pystysuuntainen 4-karan CNC-yhdistelmäkone

Työstökoneen rakenne ja suorituskyky

1. YueLi korkealaatuisen pystysuoran 4-karan CNC-yhdistelmäkoneen keskus käyttää taiwanilaista Hust-ohjausjärjestelmää ohjelman ohjausosassa, jossa on tunnistustoiminto, joka estää hanojen tai työkalujen vaurioitumisen solenoidiventtiilin tai sylinterin toimintahäiriöistä; siinä on käyttäjäystävällinen käyttöliittymä ja se on helppokäyttöinen.

1.  Lavan asennus on säädettävä GB/T17421.1-1998 artiklan 3.1 mukaisesti. Aseta työpöytä keskelle vetoa ja aseta taso työpöydän keskelle. Tason lukema sekä pysty- että vaakasuunnassa ei saa ylittää 0,04/1000 mm.

3. Kierrätysmekanismi ei vaadi ruuvivaihteiston vaihtamista; jako on vakio, ja Alpha-pääservomoottorissa on sisäänrakennettu taajuusmuutostoiminto, joka parantaa käsiteltyjen osien kierteiden pinnan karheutta ja varmistaa käsittelytarkkuuden.

4. Itsenäisesti kehitetyt tehopään komponentit, tarkkuusmaa, hyvä kulutuskestävyys ja pitkä käyttöikä.

5. Hust CNC -järjestelmä mahdollistaa sopivan syöttönopeuden asettamisen tarpeen mukaan. Pitkän käytön jälkeen johtoruuvi saattaa kulua, ja itse järjestelmässä on työkalun kompensointitoiminto.

6. Kaikki liikkuvat liukupinnat käyttävät keskitettyä automaattista voitelulaitetta koneen käyttöiän varmistamiseksi.

7. Liukupöydän liikettä ohjaa servomoottori, mikä mahdollistaa useiden koordinaattien digitaalisen asettamisen, mikä johtaa korkeaan paikannustarkkuuteen, alhaiseen tärinään ja nopeaan vastenopeuteen.

8. Käsittelyn aikana työkappaleen käsittelyn tila näkyy kosketusnäytöllä, ja siinä on hälytystoiminto toimintahäiriön varalta.

9. Täysin suljettu suoja varmistaa henkilökohtaisen turvallisuuden ja parantaa käsittelyympäristöä.

Pääkokoonpano

Neljännen akselin parametrit

Asennusohje

1.  Lavan asennus on säädettävä GB/T17421.1-1998 artiklan 3.1 mukaisesti. Aseta työpöytä keskelle vetoa ja aseta taso työpöydän keskelle. Tason lukema sekä pysty- että vaakasuunnassa ei saa ylittää 0,04/1000 mm.

2. Päävirtajohto ei saa olla pienempi kuin 4 mm². Kun johdotus on valmis, tarkista, että johdotus on oikein ja onko johtojen liittimet kiristetty.

3.  Pystysuuntaisen 4-karan CNC-yhdistelmäkoneen asennus tulee maadoittaa tarpeen mukaan, koneen vastuksen maadoitusta vastaan ​​tulee olla alle 4 ohmia ja maadoitusjohdon halkaisijan on oltava yli 2,5 mm².

Sovelluskentät

YueLi korkealaatuinen pystysuora 4-karainen CNC-yhdistekone pystyy viimeistelemään kupariosien, alumiiniosien, sinkkiseosten ja teräsosien metallileikkauksen, ja se soveltuu sellaisille teollisuudenaloille kuin putki- ja saniteettitavarat, paloventtiilejä, oven ohjauslaitteistot, kodinkoneiden laitteistot, vesimittarit ja auto-/moottoripyörän osat sekä ilmailu.
