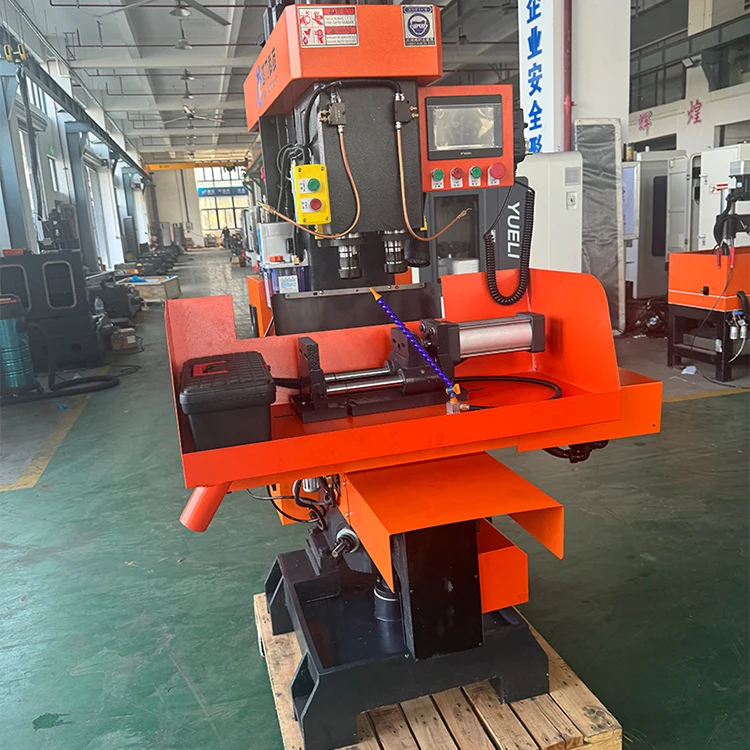

Kuinka pystysuora kaksiakselinen yhdistelmäkone määrittelee uudelleen tehokkaan eräkäsittelyn?

1. Dual-Spindle Architecture

ytimessäPystysuuntainen kaksiakselinen yhdistelmäkoneon kaksikarakonfiguraatio, joka muuttaa perusteellisesti tapaa, jolla eräkäsittelyä lähestytään. Toisin kuin yksikaraiset koneet, jotka vaativat useita ajoja ja toistuvia työkalujen vaihtoja, tämä rakenne sisältää kaksi itsenäistä karaa, jotka toimivat koordinoidussa pystyakselijärjestelyssä. Z1- ja Z2-akselit ovat 120 mm:n etäisyydellä, mikä mahdollistaa kahden ominaisuuden samanaikaisen työstön samassa työkappaleessa tai kahden erillisen osan rinnakkaiskäsittelyn.

Jokainen kara hyväksyy NT30 kartiotyökalut ja tarjoaa säädettävät nopeudet välillä 10 - 3000 r/min, mikä tarjoaa joustavuutta poraukseen, kalvaukseen ja kierteitykseen. Kaksiakselinen lähestymistapa kaksinkertaistaa tehokkaasti sopivien sovellusten suorituskyvyn säilyttäen samalla ovien asennuskomponenttien ja vastaavien keskisuurten tuotantotuotteiden tarkkuusvaatimukset.

2. Tekniset perustiedot

Koneen ominaisuuksien ymmärtäminen alkaa sen tärkeimmistä parametreista. Seuraavassa taulukossa on yhteenveto olennaiset tekniset tiedot, jotka määrittelevät sen toiminta-alueen:

320 mm:n X-akselin liike ja 120 mm:n Y-akselin liike tarjoaa riittävän työskentelyalueen ovien asennustuotteille ja vastaaville komponenteille. Nostoalustassa on 160 mm säädettävä etäisyys, joka sopii vaihteleviin työkappaleen korkeuksiin. Suurin liikkumisnopeus X-akselilla on 30 m/min, mikä mahdollistaa nopean paikantamisen, mikä lyhentää syklin kokonaisaikaa.

3. Rakenteellinen eheys

ThePystysuuntainen kaksiakselinen yhdistelmäkoneon suunniteltu keskittyen jäykkyyteen ja kestävyyteen. Runkorakenne on erityisen kompakti säilyttäen samalla erinomaisen jäykkyyden - kriittinen tekijä tarkkuuden ylläpitämisessä samanaikaisissa kaksoiskaran toimissa. Useat suunnitteluvaihtoehdot edistävät tätä rakenteellista kestävyyttä:

• Korkealaatuiset seosteräskarat:Jokainen kara on valmistettu korkealaatuisesta seosteräksestä, joka on altistettu karkaisu- ja lämpökäsittelyprosessille, jota seuraa tarkkuushionta korkean kulutuskestävyyden saavuttamiseksi.
• Ultraäänellä sammutetut liukupinnat:Liukupinnat käyvät läpi ultraäänikarkaisukäsittelyn, mikä parantaa merkittävästi pinnan kovuutta ja kulutuskestävyyttä. Integroitu voitelulaite takaa jatkuvan suorituskyvyn pitkän käyttöiän ajan.
• Puskurin paikannusjärjestelmä:Työpöydässä on käynnistyslaite puskurilla, joka minimoi tärinän nopeiden sivuttaisliikkeiden aikana.
• Vetotankotyyppinen kahva:Turvallisuus on huomioitu vetotangon kahvan avulla, joka vastustaa tahatonta irtoamista.

Nämä rakenneosat yhdessä varmistavat, että kone säilyttää sijaintitarkkuuden myös jatkuvan erätuotannon vaatimuksissa.

4. Operatiivinen työnkulku

Yrityksen toimintafilosofiaPystysuuntainen kaksiakselinen yhdistelmäkonekeskittyy manuaalisten toimenpiteiden vähentämiseen ja suorituskyvyn maksimoimiseen. PLC-ohjaus tarjoaa korkeamman tason automaatiota verrattuna perinteisiin relepohjaisiin järjestelmiin, mikä tarjoaa erinomaisen luotettavuuden, joka vähentää suoraan käyttäjän väsymistä.

Keskeisiä työnkulun ominaisuuksia ovat:

• Yhden asennuksen käsittely:Useiden osien poraus, kalvaaminen ja kierre voidaan suorittaa yhdellä kertaa.
• Monen koneen hallinta:Intuitiivinen käyttö ja automaattinen ohjaus mahdollistavat yhden käyttäjän hallita useita koneita samanaikaisesti.
• Kätevä säätö:Koneessa on yksinkertaiset ja intuitiiviset säätömekanismit, jotka lyhentävät asetusten välistä aikaa.
• Saastumisenestosuunnittelu:Laitteessa on ominaisuuksia, jotka minimoivat kontaminaatioriskit, joten ne sopivat ympäristöihin, joissa puhtaus on huolenaihe.

Tämä työnkulun suunnittelu merkitsee suoraan parempaa tehokkuutta pienissä ja keskisuurissa tuotantoympäristöissä, joissa asennusaika ja operaattorin saatavuus sanelevat usein kokonaistuottavuuden.

5. Soveltamisala

Pystysuuntainen kaksiakselinen yhdistelmäkone on erityisesti räätälöity pienten ja keskisuurten erien ovihelatuotteiden tuotantoon ja käsittelyyn. Tämä sovelluksen kohdistus hyödyntää koneen kaksoiskaran kykyä porata, hirsittää ja napauttaa useita oven laitteistokomponenttien ominaisuuksia yhdellä kiinnitystoimenpiteellä.

Ovihelojen lisäksi koneen tekniset tiedot – erityisesti sen 32 mm:n suurin poraushalkaisija ja M32-kierrekapasiteetti – tekevät siitä sopivan laajemmalle valikoimalle kupari- ja ei-rautametallikomponentteja. Koneen 900 kg paino ja 1100×1230×1980 mm jalanjälki (mukaan lukien peltikansi) tarkoittavat konetta, joka on riittävän suuri tuotantoympäristöihin, mutta riittävän kompakti työpajoille, joissa lattiapinta-ala on rajoitettu.

Komponenttivalinnat määrittelevät edelleen koneen luotettavuusprofiilin: Suniconin servomoottorit ja CNC-järjestelmä, Schneiderin AC-kontaktorit, Omron-releet sekä kotikäyttöiset kuularuuvit ja lineaariluistit. Tämä vakiintuneiden merkkien ja laadukkaiden komponenttien yhdistelmä parantaa koneen mainetta tasaisen suorituskyvyn ansiosta.
