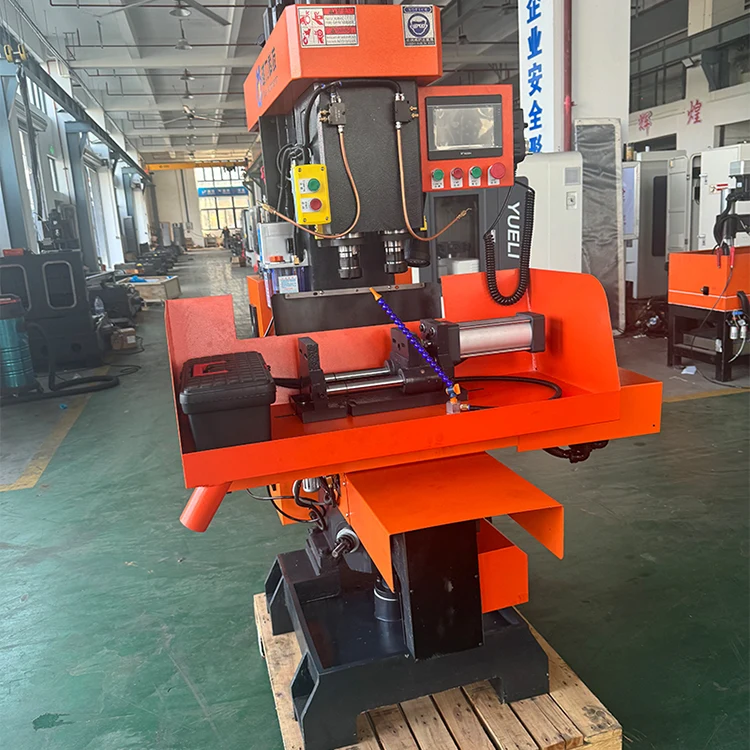

Mitä käsittelyhaasteita pystysuora kaksiakselinen yhdistelmäkone voi ratkaista tarkkuuskomponenttien valmistuksessa

1. Rakennesuunnittelu ja integroitu koneistuslogiikka

Perinteiset työstökoneet erottavat usein sorvaus-, jyrsintä- ja porausprosessit itsenäisiksi laitteiksi. Työkappaleet on irrotettava, kohdistettava uudelleen ja kiinnitettävä useita kertoja, kun tarvitaan monitoimikoneistusta. Jokainen uudelleenkiinnitysvaihe aiheuttaa mahdollisia sijaintipoikkeamia ja pidentää kokonaiskäsittelyjaksoja.Pystysuuntainen kaksiakselinen yhdistelmäkonetuo eri leikkausoperaatiot yhteen työskentelykuoreen, jolloin monipuolinen ominaisuustyöstö on valmis ilman toistuvaa kappaleen käsittelyä.

Pystysuuntainen runkorakenne tarjoaa vakaan mekaanisen jäykkyyden leikkausvoiman tärinää vastaan. Kaksi koordinoitua servokäyttöistä akselia tukevat synkronoitua liikettä komposiittileikkausreittien aikana. Työkalunvaihtomekanismi mahdollistaa vaihtamisen eri leikkaustyökalujen välillä yhden ohjelmasyklin aikana, kattaen ulkoprofiilin sorvauksen, tasojyrsinnän, reikien porauksen ja kierteitystehtävät yhden työkappaleen kiinnittimen asennuksessa. Kehittynyt CNC-ohjausyksikkö tulkitsee monimutkaisia ​​G-koodiohjelmia koordinoidakseen karan nopeutta, syöttönopeutta ja kaksiakselin liikettä synkronisesti.

Koneen rungon vahvistus ja tärinää vaimentavat komponentit vaimentavat raskaan leikkauksen aikana syntyvän resonanssin. Tällainen mekaaninen rakenne säilyttää vakaan paikannustarkkuuden jopa jatkuvien pitkien tuotantoajojen aikana. Käyttäjät voivat ladata raaka-aineaihiot kerran ja viimeistellä useimmat vaadittavat geometriset ominaisuudet ennen valmiiden komponenttien purkamista.

• Pystysuuntainen jäykkä runko parantaa tärinänvaimennusta
• Kaksi synkronoitua servoakselia yhdistelmäleikkausratojen leikkaamiseen
• Monityökalujen automaattinen kytkentä yhdellä kiinnitysjaksolla
• Yhtenäinen CNC-ohjaus koordinoituun moniliikeohjelmointiin
• Minimoi työkappaleen toistuva irrottaminen ja uudelleenkohdistaminen
• Pieni jalanjälki verrattuna useiden erillisten työstökoneiden käyttöön

2. Suorituskyky ja tekniset tiedot

Machining accuracy, stroke range and spindle parameters define real‑world capacity for composite machine tools. Sopivien laitteiden valinta edellyttää koneen liikeratojen, karan tehon ja paikannusresoluution sovittamista työkappaleen tavoitemittojen ja materiaalin kovuuden mukaan. Key parameters directly determine which component types can be completed within one‑setup workflow.

Paikannustarkkuus ja toistuvan paikannustarkkuus ovat kriittisiä indikaattoreita erän komponenttien yhdenmukaisuudelle. Erittäin tarkat lineaariset ohjausparit ja korkearesoluutioiset kooderit tukevat vakaata akselin liikettä. Karayksikkö tarjoaa riittävän vääntömomentin metalliseosteräksen, ruostumattoman teräksen, alumiinin ja muiden yleisten teknisten materiaalien leikkaamiseen. Apualijärjestelmiin kuuluvat lastunpoistomekanismi, voitelukierto ja jäähdytysnesteen syöttö jatkuvan korjaamon toiminnan ylläpitämiseksi.

3. Edut monimutkaisille tarkkuustyökappaleille

Monet monimutkaiset mekaaniset osat sisältävät samanaikaisesti koaksiaalisia sylinterimäisiä pintoja, päätypintojen uria, hajautettuja reikäryhmiä ja jyrsintäprofiileja. Jos ne valmistetaan erillisillä laitteilla, kumulatiivisia paikannusvirheitä kertyy jokaisesta kiinnitystoimenpiteestä.Pystysuuntainen kaksiakselinen yhdistelmäkoneeliminoi useimmat uudelleenkiinnitysvaiheet ja säilyttää yhtenäisen peruspisteen referenssin kaikille koneistetuille ominaisuuksille.

Reduced workpiece handling also lowers risks of surface scratch or deformation caused by repeated clamping force. For batch production, stable datum reference helps narrow overall dimensional variation among finished parts. Insinöörit voivat koota täydellisiä prosessointiohjelmia, jotka kattavat kaikki tarvittavat ominaisuudet, joten kone suorittaa koko sekvenssin automaattisesti työkappaleen lataamisen jälkeen.

It is worth noting that composite machining does not fit every workpiece scenario. Äärimmäisen suuret aihiot tai osat, jotka vaativat erityisiä epästandardeja muovaustoimenpiteitä, saattavat silti vaatia lisäkäsittelyä apulaitteistoissa. Workshop technicians should evaluate part drawing specifications before confirming processing workflow.

4. Yhteiset tuotannon sovellusalueet

Komposiittityöstökyvyllä varustettuja laitteita voidaan käyttää laajasti useilla tarkkuusvalmistussektoreilla. Autokomponenttien työpajat käyttävät tällaista konetta monimutkaisten akseli- ja napatyyppisten osien valmistamiseen, joissa yhdistyvät pyörivät ja tasomaiset geometriset ominaisuudet. Yleiset konetehtaat käsittelevät venttiilirunkoja, liittimiä ja voimansiirron lisäosia, joissa on sekoitettuja sorvaus-jyrsintävaatimuksia.

Laitteiden valmistus perustuu korkeaan tarkkuuteen tuottaakseen herkkiä rakenneosia laitteiston testausta ja mittausta varten. Uusien energialaitteiden komponenttien tuotannossa käytetään myös komposiittityöstökoneita erikoismetalliosiin, joilla on monia ominaisuuksia. Jokaisella toimialalla on omat materiaaliominaisuudet ja geometrinen monimutkaisuus, joten ohjelman parametrit ja työkalujen valinta on säädettävä kunkin projektin mukaisesti.

Työpajan suunnittelussa tulee varata riittävästi tilaa lastun keräämiselle, jäähdytysnesteen kierrolle ja rutiinihuoltoon pääsylle koneen asennuspaikan ympärille. Stable power supply and compressed‑air source are necessary supporting conditions to keep long‑term stable machine operation.

5. Koneen asennus ja päivittäisen toiminnan parhaat käytännöt

Oikea asennus, ohjelmointi ja huolto vaikuttavat suoraan yhdistelmätyöstökoneiden pitkän aikavälin tarkkuuden säilymiseen.Pystysuuntainen kaksiakselinen yhdistelmäkonevaatii standardoituja toiminnan työnkulkuja säilyttääkseen alkuperäisen mekaanisen suorituskykynsä tuhansien tuotantotuntien ajan.

Koneen vaaitus on suoritettava huolellisesti asennusvaiheessa rungon sisäisen jännityksen välttämiseksi. Käyttäjien tulee tarkistaa työkalun siirtymäarvot, työkappaleen koordinaattijärjestelmä ja ohjelmasimulaatio ennen muodollista eräleikkausta. Säännöllinen puhdistus lastujen keräämiseksi työskentelyalueelle estää lastuja häiritsemästä akselin liikettä tai naarmuttamasta valmiita työkappaleen pintoja. Voitelujärjestelmän tila on tarkastettava säännöllisesti, jotta ohjauskiskot ja ruuviparit saavat riittävästi öljyä.

Pitkän jatkuvan tuotannon aikana valmiiden näytteiden mittojen ajoittainen tarkastus auttaa havaitsemaan hienovaraisen tarkkuuden poikkeaman varhaisessa vaiheessa. Leikkauksen aikana esiintyvän epänormaalin melun tai tärinän pitäisi käynnistää välitön työkalun kulumisen, kiinnittimen löysyyden tai mekaanisten osien poikkeamien tarkastus. Noudata tiukasti käyttöohjetta komponenttien määräaikaistarkastuksessa ja osien vaihtojaksoissa.

Yuelitoteuttaa tiukat mekaaniset kokoonpano- ja testausmenettelyt jokaiselle valmiille työstökoneelle ennen toimitusta tuotantolaitoksille.
