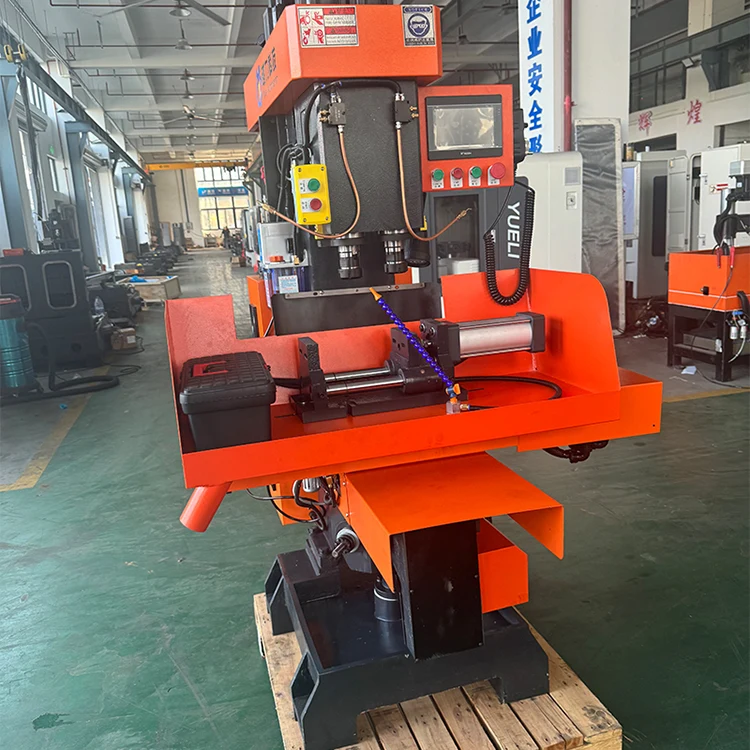

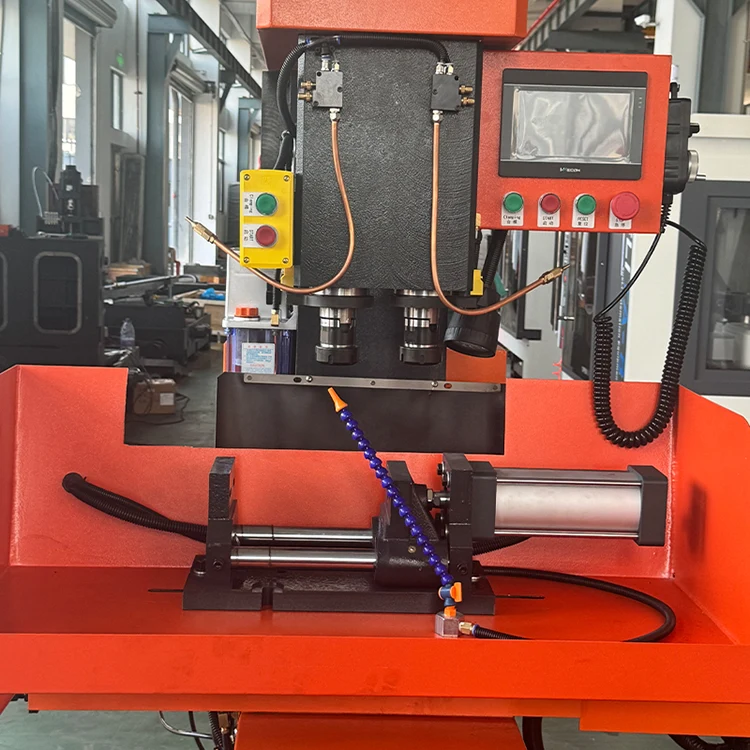

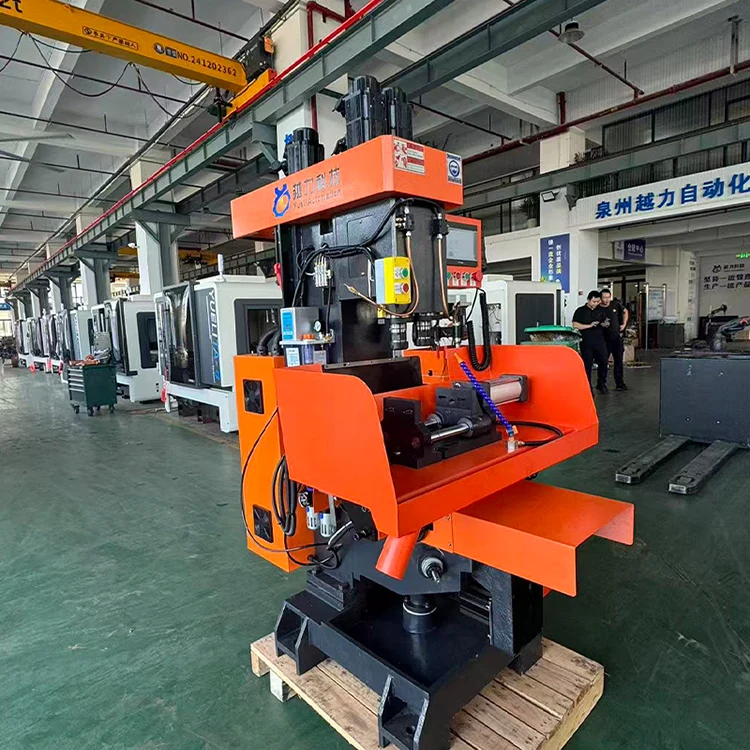

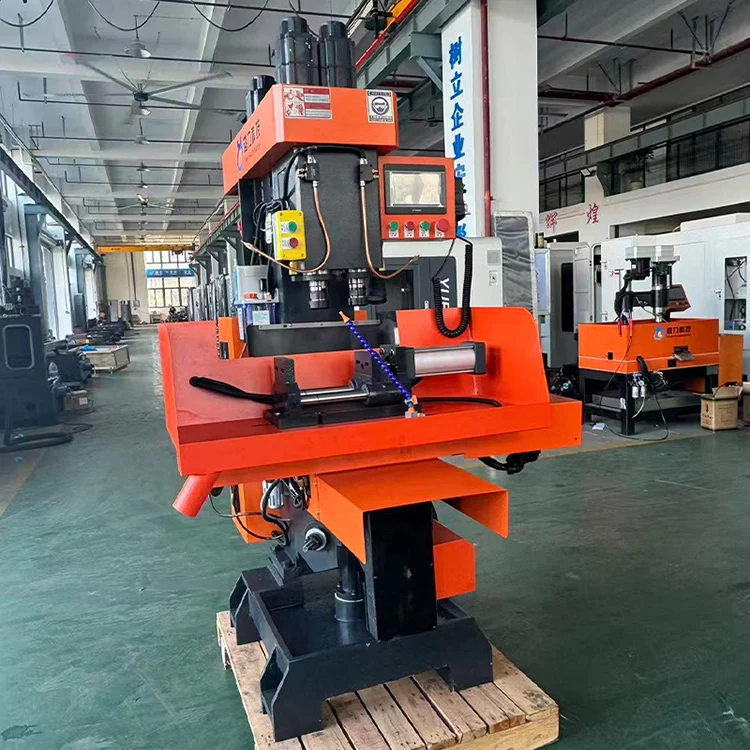

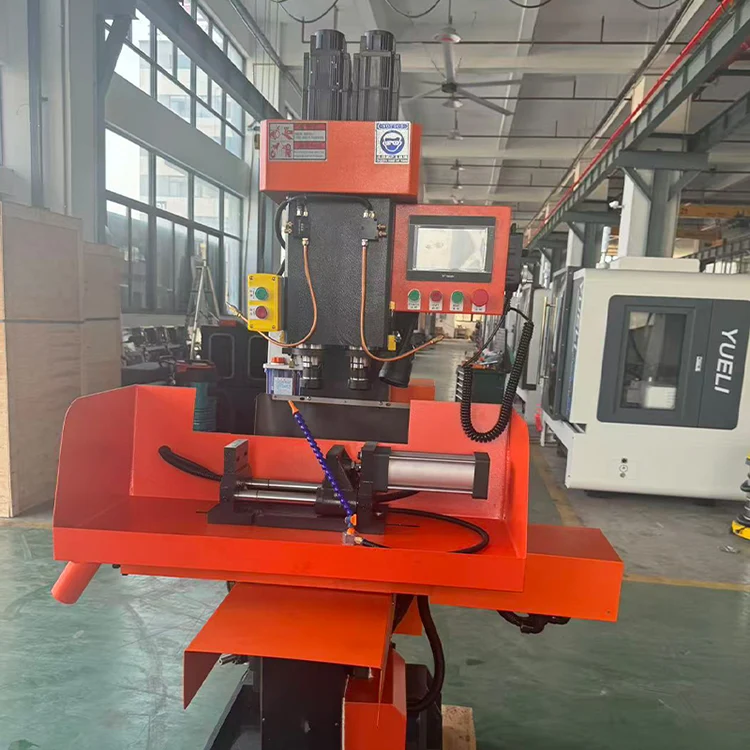

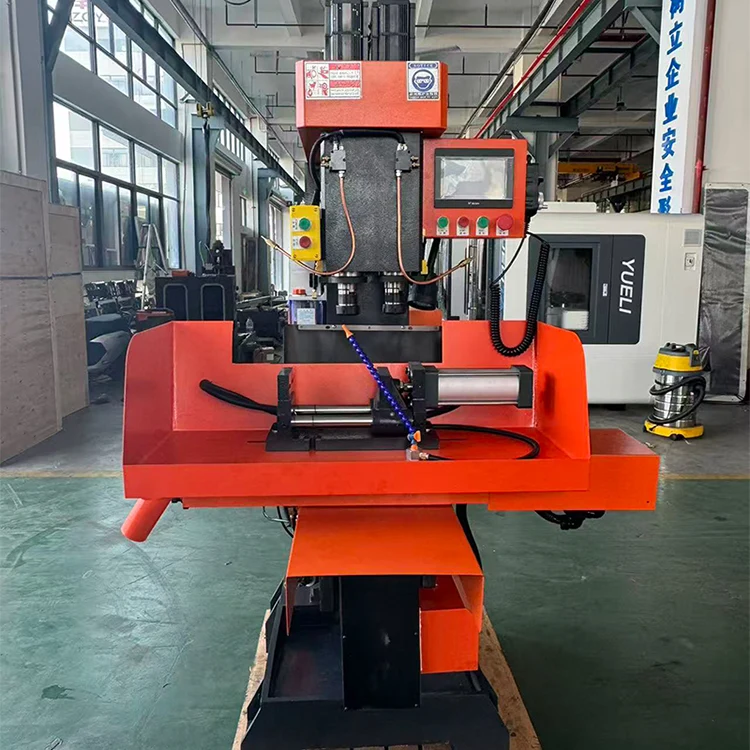

Pystysuuntainen kaksiakselinen yhdistelmäkone

Vertical Dual-Axis Compound Machine (sisäinen malli ZSK4132X2B) on Quanzhou Yueli Automation Equipment Co., Ltd:n valmistama. Se soveltuu pienten ja keskisuurten erien ovihelatuotteiden tuotantoon ja käsittelyyn. Työstökoneessa on sileä ja tyylikäs ulkonäkö, yksinkertainen ja intuitiivinen käyttö ja kätevä säätö. PLC-ohjauksen ansiosta siinä on korkeampi automaatiotaso ja erinomainen luotettavuus, mikä vähentää käyttäjien työvoimaa. Sen avulla yksi käyttäjä voi hallita useita koneita ja se toimii ihanteellisena tehokkaana ja saastumista estävänä käsittelylaitteena.

Tuotteen esittely

Vertical Dual-Axis Compound Machine soveltuu pienten ja keskisuurten erien ovihelatuotteiden tuotantoon ja käsittelyyn. Työstökoneessa on sileä ja tyylikäs ulkonäkö, yksinkertainen ja intuitiivinen käyttö ja kätevä säätö. PLC-ohjauksen ansiosta siinä on korkeampi automaatiotaso ja erinomainen luotettavuus, mikä vähentää käyttäjien työvoimaa. Sen avulla yksi käyttäjä voi hallita useita koneita ja se toimii ihanteellisena tehokkaana ja saastumista estävänä käsittelylaitteena.

· Sileä ja tyylikäs ulkonäkö yksinkertaisella ja intuitiivisella käytöllä.

· Kätevä säätö ja korkeampi automaatiotaso PLC-ohjauksella.

· Erinomainen luotettavuus pienemmällä työvoimaintensiteetillä.

· Yksi käyttäjä voi hallita useita koneita.

Tärkeimmät tekniset parametrit

Seuraavat tekniset parametrit koskevat pystysuoraa kaksiakselista yhdistelmäkonetta.

Koneen rakenne ja ominaisuudet

Pystysuorassa kaksiakselisessa yhdistelmäkoneessa on seuraavat rakenteelliset ja suorituskykyiset ominaisuudet.

· Useiden osien käsittely, poraus, kalvaaminen ja kierre voidaan suorittaa yhdellä kertaa erittäin tehokkaasti.

· Runkorakenne on kompakti ja sen jäykkyys hyvä.

· Pääakseli on valmistettu korkealaatuisesta seosteräksestä, karkaistu ja lämpökäsitelty, tarkkuushiottu ja sillä on korkea kulutuskestävyys.

· Liukupinta on ultraäänikarkaistu ja siinä on voitelulaite, joka varmistaa liukupinnan käyttöiän.

· Työpenkki liikkuu vasemmalle ja oikealle käynnistyslaitteella ja puskuriasemointilaitteella, jolla on pieni tärinä ja nopea liike.

· Kahva käyttää vetotankotyyppiä, jota ei ole helppo pudota ja jonka turvallisuus on korkea.

Rakenne ja suorituskyky

Vertical Dual-Axis Compound Machine -koneen suunnittelussa on otettu huomioon jyrsinkoneen ja sitä tukevan käynnistyslaitteen rakenteelliset ominaisuudet sekä korkea prosessointitehokkuus, vakaa tarkkuus ja yksinkertainen käyttömenettely.

· Hihnan vaihto- ja kiristysrakenne, helppo muuttaa nopeutta ja kiristää hihnaa.

· Pääakselia käyttää 4KW/4P-moottori synkronisen hihnan kautta. Sen voimansiirtotehokkuus on korkea ja melutaso on alhainen.

· Vasemman ja oikean karan automaattinen palautusmekanismi voi pitää karan aina valmiina käsittelyä varten, mikä säästää aikaa ja parantaa työn tehokkuutta.

· Nostokahvaa voidaan helposti kääntää nostotason nostamisen toteuttamiseksi.

· Työpöytä on varustettu puskuriasemointitoiminnolla luotettavan paikantamisen ja vakaan tarkkuuden varmistamiseksi.

· Keskikelkka ja nostotaso on suunniteltu lukitusmekanismeilla, jotka varmistavat työkappaleen vakaan asennon, mikä edistää käsittelyn tarkkuutta.

· Pneumaattista laitetta käytetään automaattisen ohjauksen, hyvän luotettavuuden ja käsittelyn korkean tehokkuuden ja tarkkuuden toteuttamiseen.

Voitelujärjestelmä

Pystysuorassa kaksiakselisessa yhdistelmäkoneessa käytetään automaattista syrjäytysvoitelujärjestelmää. Seuraava voiteluohjelma pätee.

Sähköjärjestelmä

Pystysuora kaksiakselinen yhdistelmäkone käyttää seuraavaa sähköjärjestelmän kokoonpanoa.

· CNC-järjestelmä: Sunicon.

· Servomoottori: Sunicon.

· Karan servo: Zhima Technology.

· AC-kontaktori: Schneider.

· Rele: Omron.

· Pneumaattinen ruuvipenkki: YUELI.

Turvallisuussuojaus

Pystysuora kaksiakselinen yhdistelmäkone täyttää standardin GB 15760-2004 yleiset metallinleikkaustyöstökoneiden turvallisuussuojausta koskevat tekniset vaatimukset, ja se on varustettu tarvittavilla turvalaitteilla ja varoitusmerkeillä.

· X-akseli käyttää täysin suljettua ruostumattomasta teräksestä valmistettua metallilevysuojaa, joka estää tehokkaasti leikkausnesteet ja lastut.

· Z-akseli hyödyntää ohutlevysuojaa ja teleskooppisuojusta käyttöiän tehokkaaseen pidentämiseen.

· X- ja Z-akselit on varustettu kovilla ja pehmeillä rajoilla estämään toimintavirheistä, ohjelmointivirheistä, käyttöhäiriöistä jne. aiheutuvia toimintahäiriöitä.

· Sähkörakenne on GB5226.1-sähköstandardin mukainen ylivirta- ja oikosulkusuojauksella.

· Sähkökaappi on täysin koteloitu, ja siinä on aksiaalivirtaustuulettimet lämmön haihduttamiseksi.

· NC-järjestelmässä on sisäänrakennettu akku; Jos järjestelmästä katkeaa teho, tallennetut koneistusohjelmat eivät katoa.

· Hälytystoiminto ja hätäpysäytyspainike estävät erilaisten äkillisten vikojen aiheuttamat vahingot.

Vakiovarusteet ja asiakirjat

Pystysuuntaisen kaksiakselisen yhdistelmäkoneen mukana tulee seuraavat lisävarusteet ja asiakirjat.

Mukana työkalut:

· Kaksikärkinen jakoavain 17-19, 12-14, 8-10, 22-24 (1 kpl)

· Läheisyyskytkin (2 kpl)

· Holkki Φ20 (2 kpl)

· Kuusioavain 1,5-10 (1 sarja)

Usein kysytyt kysymykset

Mitä CNC-järjestelmää käytetään tässä pystysuorassa kaksiakselisessa yhdistelmäkoneessa?

Kone käyttää Suniconin CNC-järjestelmää.

Mikä on karan kartio ja suurin porauskapasiteetti?

Karan kartio on NT30. Suurin porauksen halkaisija on 32 mm kupariosille ja suurin kierrehalkaisija on M32.

Mitkä ovat X-, Y- ja Z1/Z2-akselin liikeradat?

X-akselin liike on 320 mm, Y-akselin liike on 120 mm ja Z1/Z2-akselin liike on 110 mm.

Mikä on karan nopeus ja koneen paino?

Karan nopeus vaihtelee välillä 10 - 3000 r/min säädettävällä nopeudella. Koneen paino on 900 kg.

Mikä on kokonaistehotarve?

Kokonaisteho on 7 kW.

Quanzhou Yueli Automation Equipment Co., Ltd. – Nan'an, Fujian, Kiina – perustettu 2013
