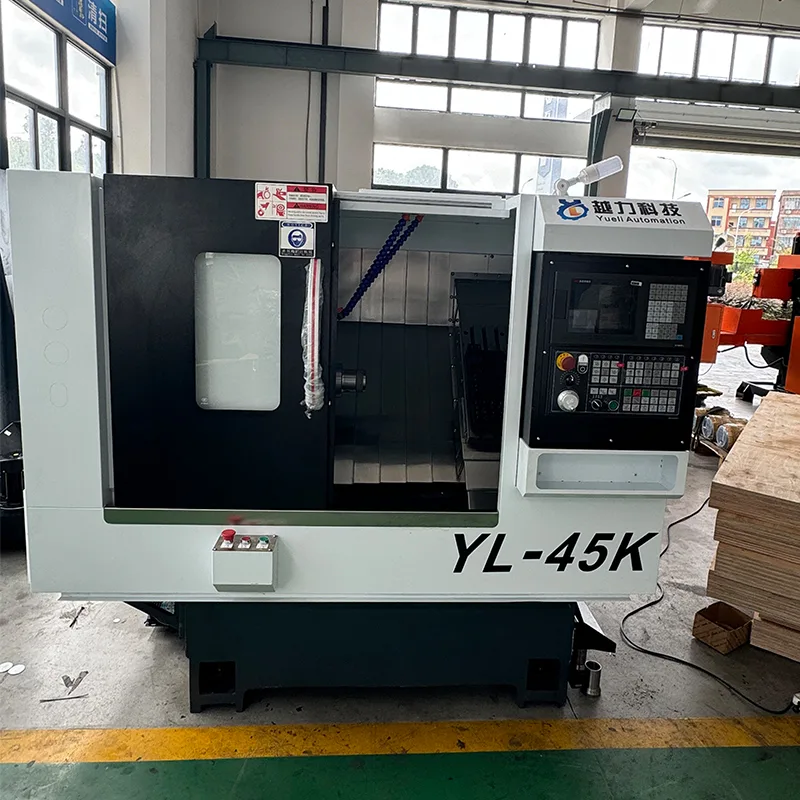

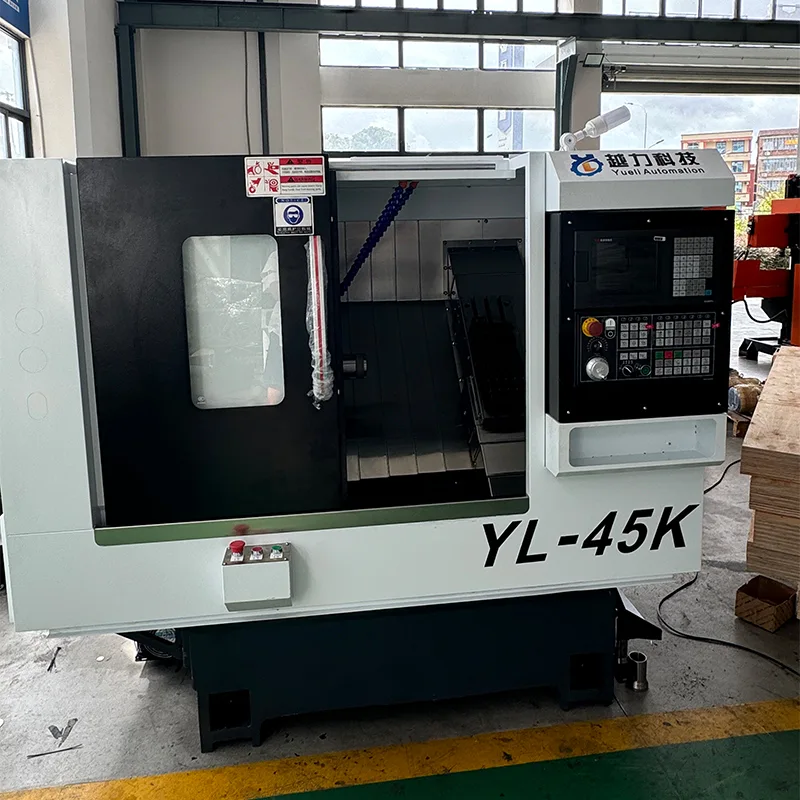

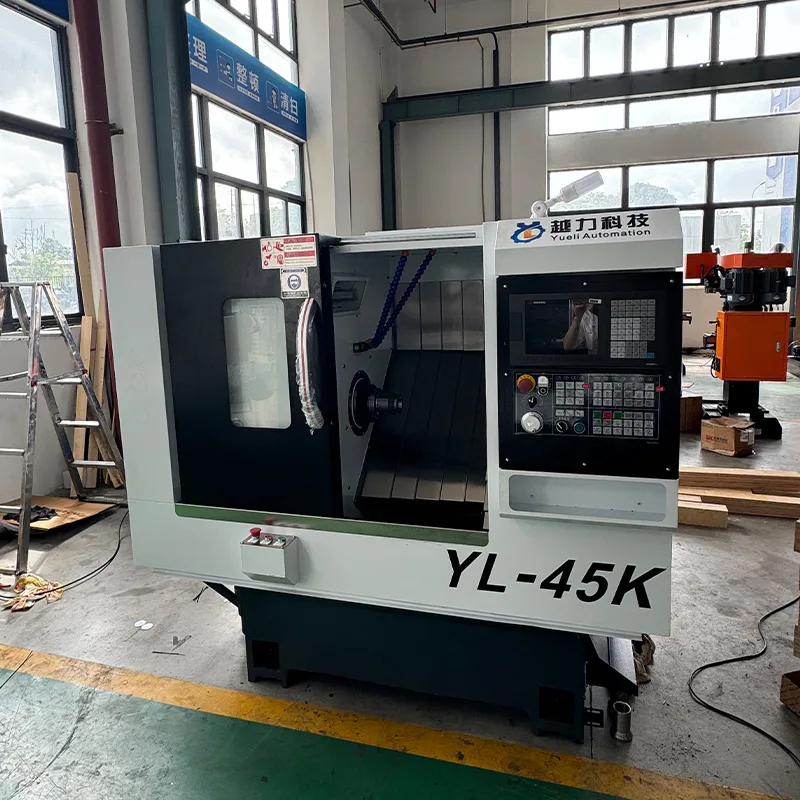

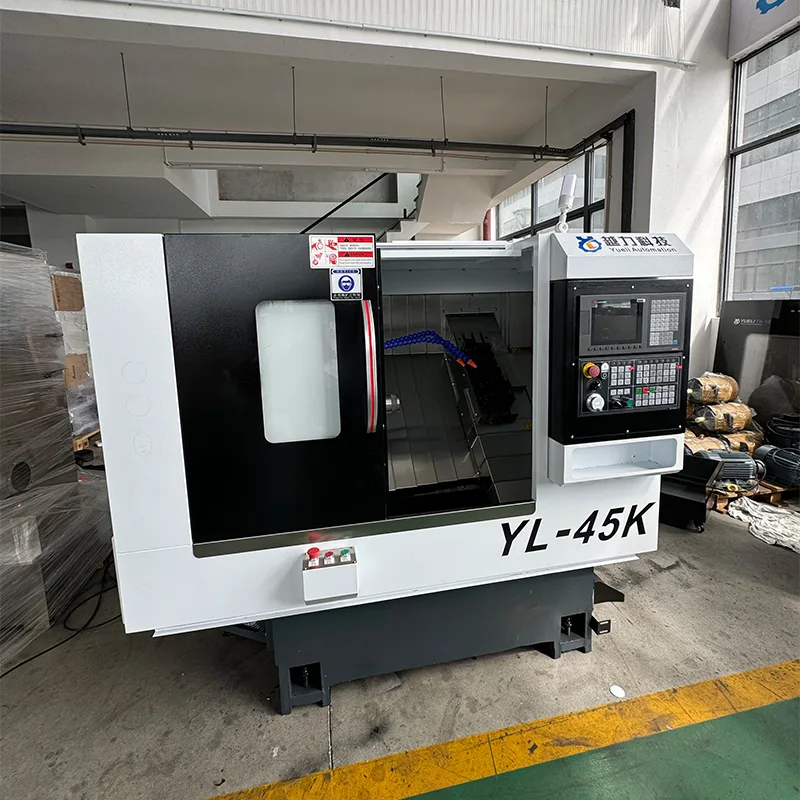

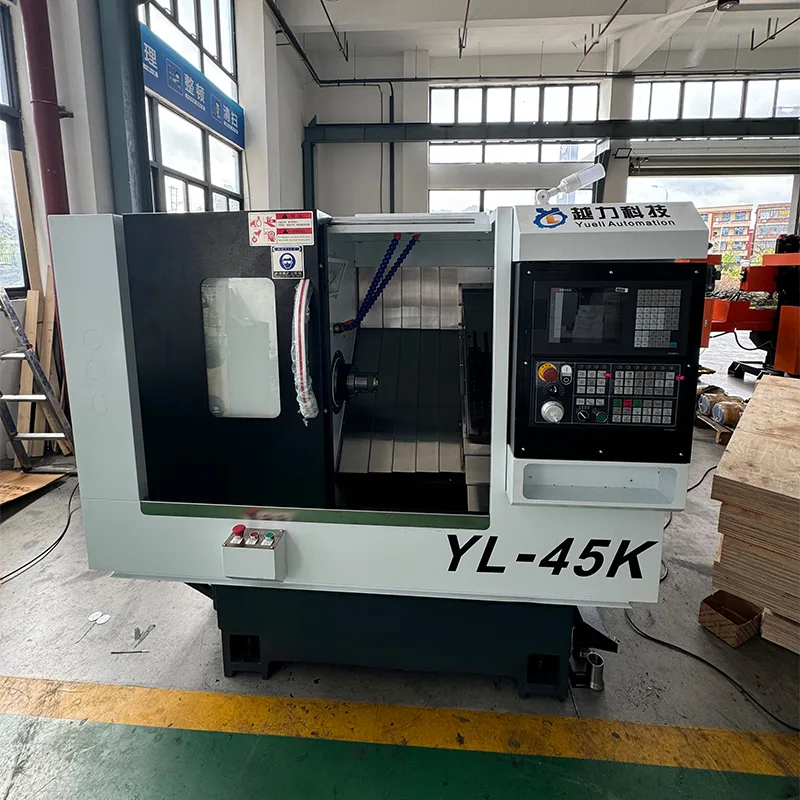

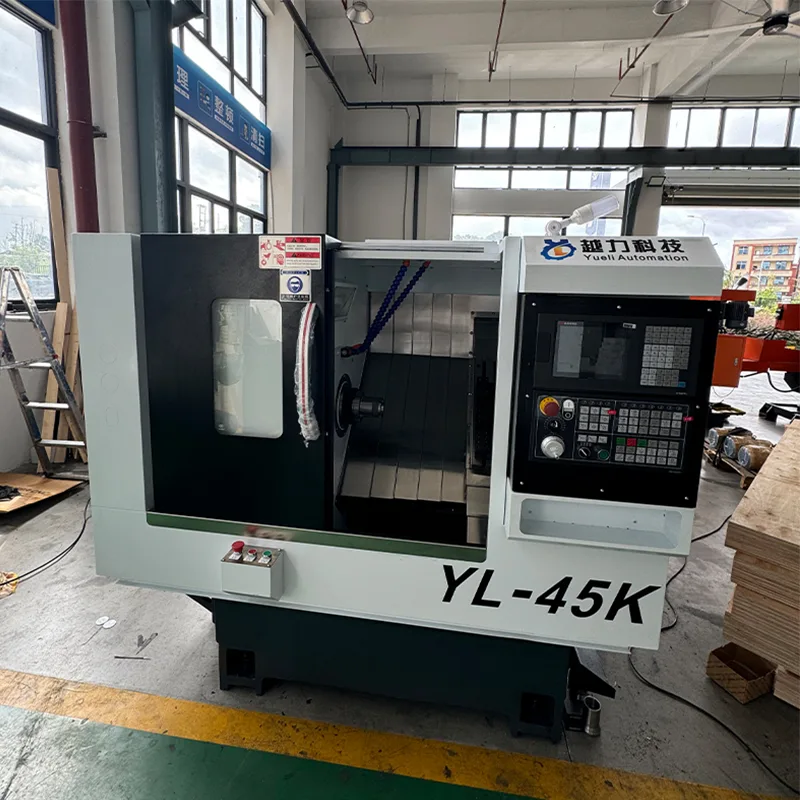

CNC-vinosänkysorvi servotornilla ja hydraulisella takatuella

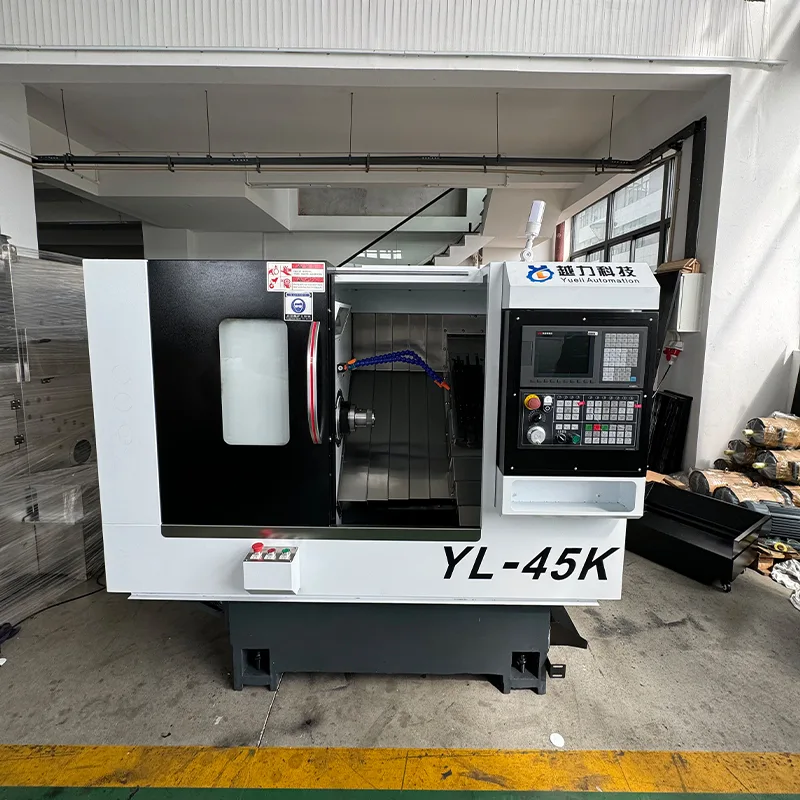

CNC-vinopohjasorvi, jossa on servotorni ja hydraulinen takatuki (malli YL-46K) on Quanzhou Yueli Automation Equipment Co., Ltd:n valmistama tarkkuussorvauskone. 30 asteen vinopohjainen rakenne tarjoaa jäykkyyden ja tehokkaan lastunpoiston raskaiden leikkausoperaatioiden aikana. FANUC Oi-TF PLUS (5) CNC-järjestelmällä ja Japanin THK 32 mm:n tarkkuuspalloruuveilla ja 30 mm lineaarisilla rullaohjaimilla varustettu kone tarjoaa tasaisen tarkkuuden ja pitkän aikavälin vakauden. 7,5 kW:n Huahong-karamoottori tarjoaa nopeusalueen 0 - 5000 RPM. Hydraulinen takatuki MT4 kartiolla ja 500 mm:n liikkeellä tukee vakaata työkappaleen pitoa, kun taas 63 servorevolveri mahdollistaa automaattisen työkalun vaihdon tuotannon tehostamiseksi.

Ydinominaisuudet

CNC-viistotasorvi, jossa on servotorni ja hydraulinen takatuki, tarjoaa seuraavat avainominaisuudet.

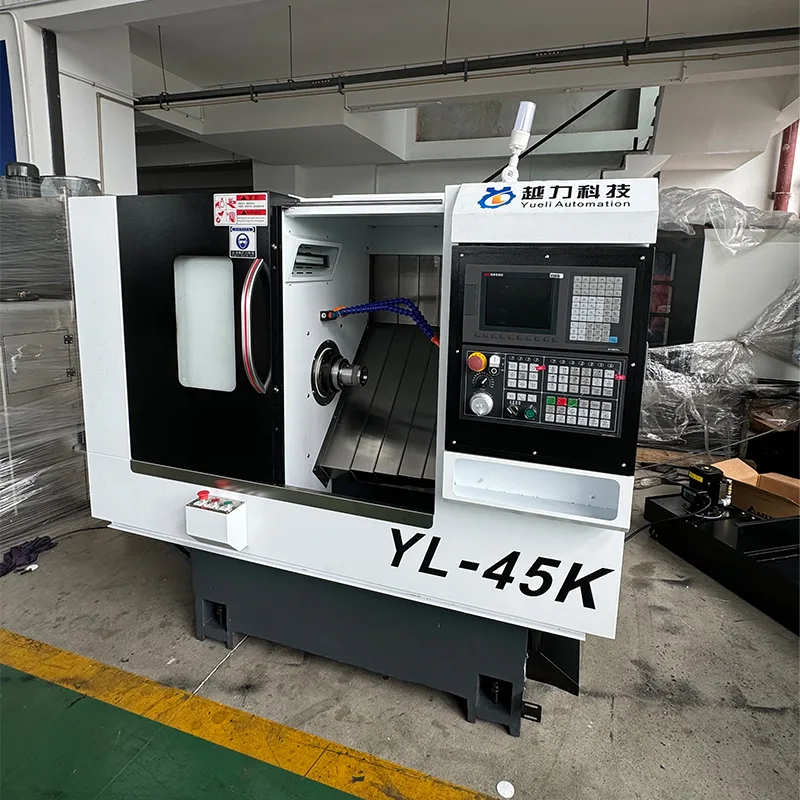

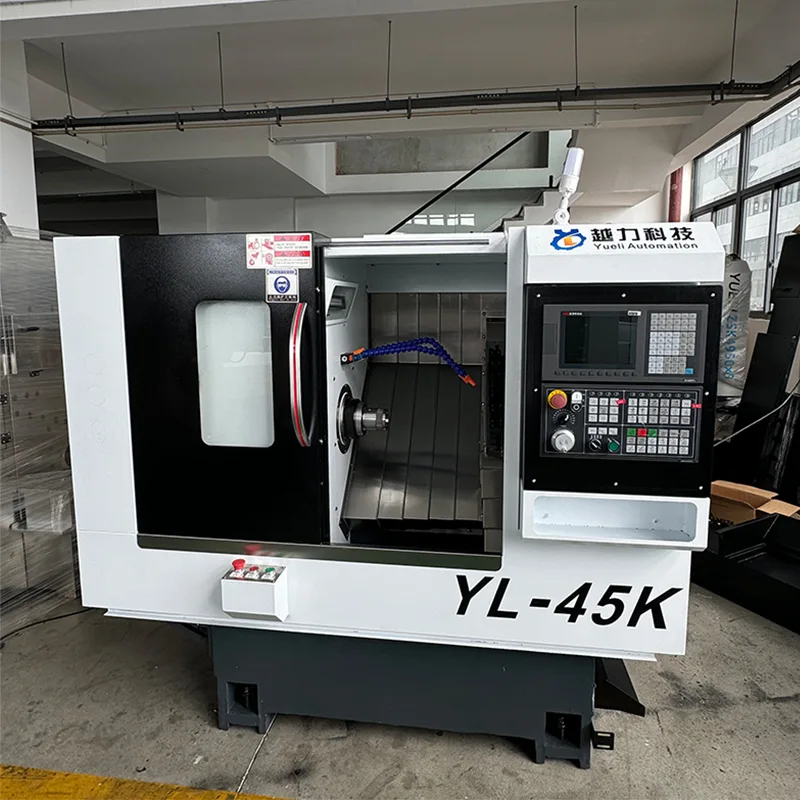

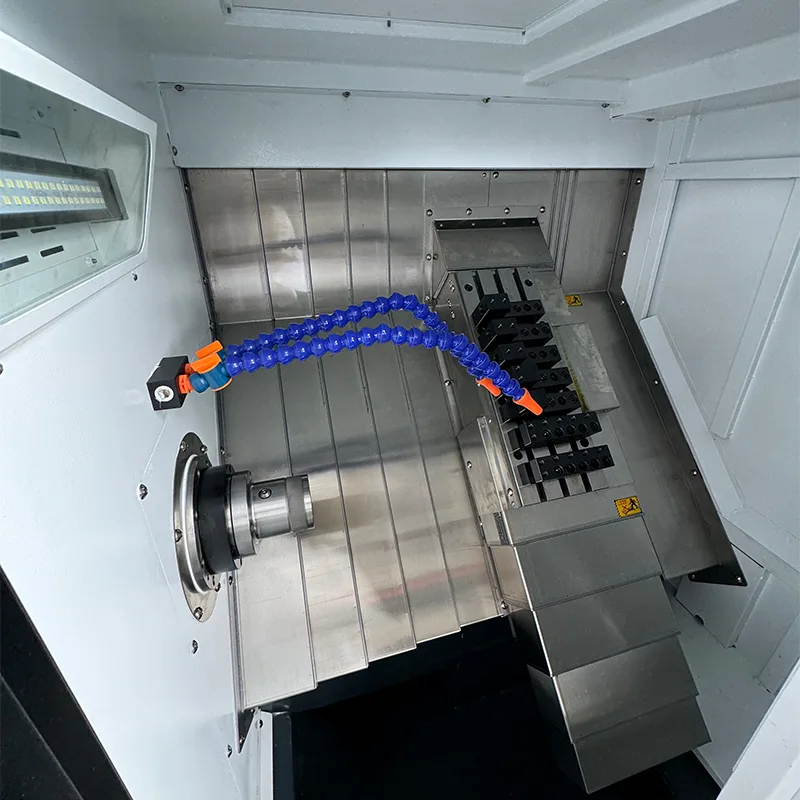

· Kaltevan alustan rakenne: 30 asteen kalteva alusta parantaa jäykkyyttä ja tehokasta lastuvirtausta koneistuksen aikana.

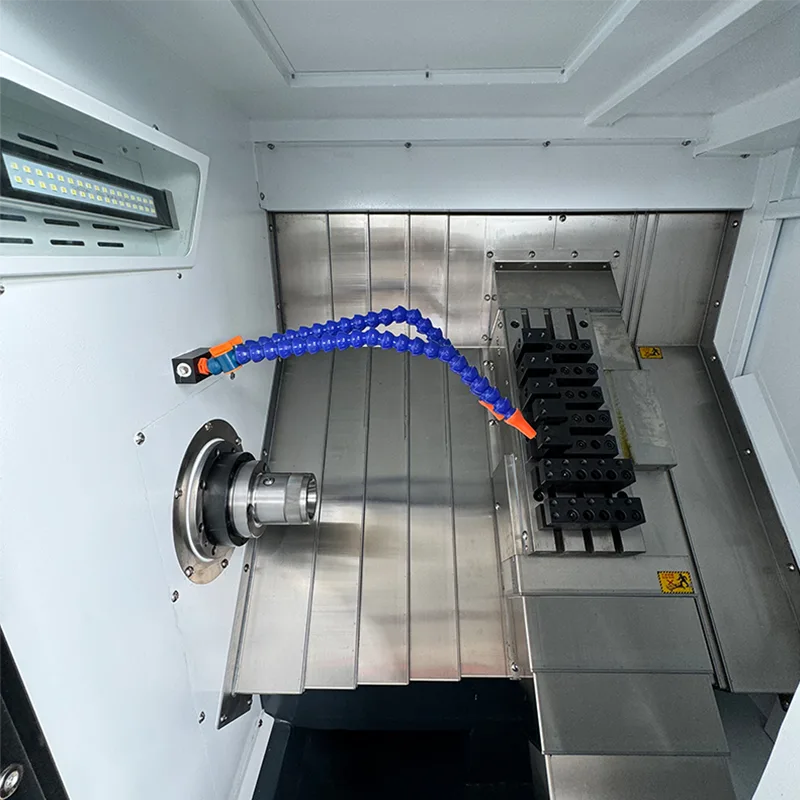

· Korkean tarkkuuden kara: Patruunatyyppinen tarkkuuskarakokoonpano Japanin NSK-laakereilla. Karan malli A2-5, halkaisija 170 mm.

· Premium-ohjaimet: Japanin THK 30 mm:n tarkkuus lineaariset rullaohjaimet. X-akseli 4 vakiolohkolla, Z-akseli 4 laajennetulla lohkolla.

· Tarkkuuspalloruuvit: Japanin THK 32 mm kuularuuvit 10 mm jakovälillä sekä X- että Z-akseleille.

· Servorevolveri: 63 servorevolveri nopeaan ja tarkaan työkalun indeksointiin.

· Hydraulinen takatuki: Lineaarinen ohjausperäinen takatuki hydraulisella käyttövoimalla. Tailstock liike 500mm MT4 kartio.

· Moottorikäyttöjärjestelmä: Pääkaramoottori hihnakäytöllä, X- ja Z-servomoottorit suoralla käyttöliitännällä.

Tekniset tiedot

Seuraavassa taulukossa on lueteltu servotornilla ja hydraulisella takajalalla varustetun CNC-vinopohjasorvin täydelliset tekniset parametrit.

Koneen kokoonpano

Servotornilla ja hydraulisella takajalalla varustettu CNC-vinosänkysorvi on rakennettu seuraavista tärkeistä komponenteista ja merkeistä.

· CNC-järjestelmä: FANUC Oi-TF PLUS (5) FANUC X/Z -servomoottoreilla ja -käytöillä.

· Karamoottori: Huahong 7,5 kW.

· Palloruuvit: Japan THK 32mm tarkkuuskuularuuvit.

· Lineaariset rullaohjaimet: Japanin THK 30 mm:n tarkkuusrullaohjaimet.

· Karakokoonpano: Tarkkuuskasettityyppi Japanin NSK-laakereilla.

· Hydraulinen pyörivä sylinteri: Taiwan.

· Hydrauliasema: Taiwan.

· Power Head: 3-asemainen, 11,4N.

· Jäähdytysnestepumppu: 750W.

Vakiovarusteet

Jokaisen CNC-vinosänkysorvin, jossa on servotorni ja hydraulinen takatuki, mukana seuraavat lisävarusteet.

· Jousiholkki kiinnitysmateriaalille – 1 kpl mukana.

· Kääntötyökalujen pidikkeet – 3 kpl.

· Poraustyökalun pidikkeet – 2 kpl.

· Porausterät – ER20A jatkopalkki, 2 kpl.

· Kuusiokoloavainsarja – 1 sarja.

Sovellukset ja edut

Servotornilla ja hydraulisella takajalalla varustettu CNC-vinosänkysorvi sopii monenlaisiin sorvaussovelluksiin.

· Käsittelykyky: Suurin sorvaushalkaisija 375 mm, suurin työstöpituus 380 mm istukan kanssa. Käsittelee erilaisia ​​materiaaleja, kuten terästä, ruostumatonta terästä ja ei-rautametalleja.

· Tuotantotehokkuus: 63 servorevolveri mahdollistaa nopean työkalun indeksoinnin, mikä vähentää asennusaikaa ja lisää erätuotannon suorituskykyä.

· Tarkkuus ja vakaus: Japanin THK-ohjaimet ja kuularuuvit yhdistettynä FANUC CNC -ohjaukseen varmistavat tasaisen tarkkuuden ja toistettavuuden.

· Työkappaleen tuki: Hydraulinen takatuki 500 mm:n liikkeellä ja MT4-kartiolla takaavat turvallisen kiinnityksen pidempiin työkappaleisiin.

· Jäykkä rakenne: 30 asteen kalteva alusta raskailla rullaohjaimilla tukee vakaata raskasta leikkausta.

Valmistus ja laadunvarmistus

Servotornilla ja hydraulisella takajalalla varustettu CNC-vinosänkysorvi on valmistettu tiukkojen laadunvalvontastandardien mukaisesti.

· Kaikki keskeiset komponentit hankitaan vakiintuneilta tuotemerkeiltä, ​​kuten FANUC, Japan THK, Japan NSK ja Huahong.

· Tarkat kokoonpanoprosessit kuularuuveille, lineaarisille ohjaimille ja karakokoonpanoille.

· Tiukka tarkastus ja testaus ennen toimitusta koneen tarkkuuden ja luotettavuuden varmistamiseksi.

· Tukee yli kymmenen vuoden valmistuskokemus ja ammattitaitoinen tekninen tuki.

Usein kysytyt kysymykset

Mitä CNC-järjestelmää tässä vinopohjaisessa sorvissa käytetään?

Kone käyttää FANUC Oi-TF PLUS (5) CNC-järjestelmää FANUC-servomoottoreilla ja X- ja Z-akseleilla.

Mitkä ovat tämän CNC-sorvin akseliliikkeet?

X-akselin liike on 200 mm ja Z-akselin liike on 460 mm.

Mikä on karan nopeus ja moottorin teho?

Karan nopeus vaihtelee välillä 0 - 5000 RPM, voimanlähteenä 7,5 kW:n Huahong-karamoottori.

Millaisia ​​ohjaimia ja kuularuuveja käytetään?

Kone käyttää Japanin THK 32 mm:n tarkkuuspalloruuveja ja 30 mm:n tarkkoja lineaarisia rullaohjaimia.

Mikä on koneen paino ja kokonaismitat?

Koneen mitat ovat 1875×1021×1263mm ja paino noin 1,8 tonnia.
