Kalteva sänky CNC-sorvi servotornilla ja takatuella

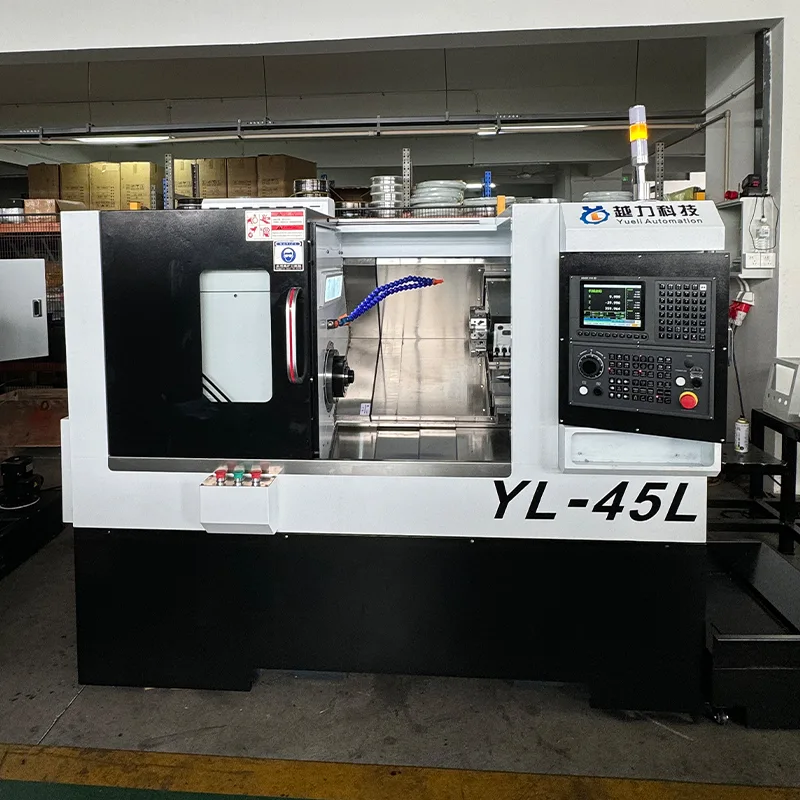

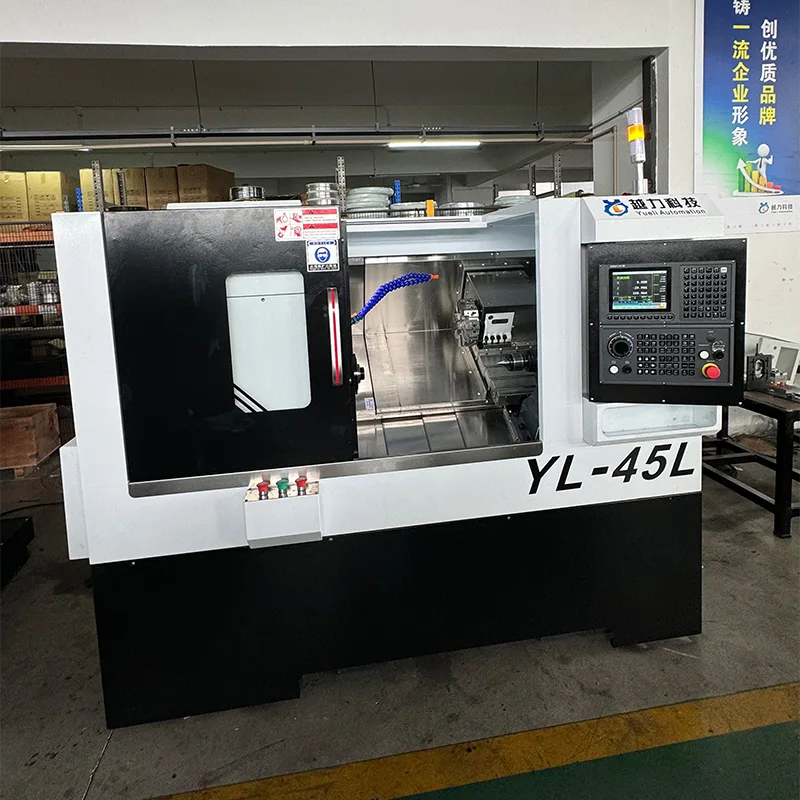

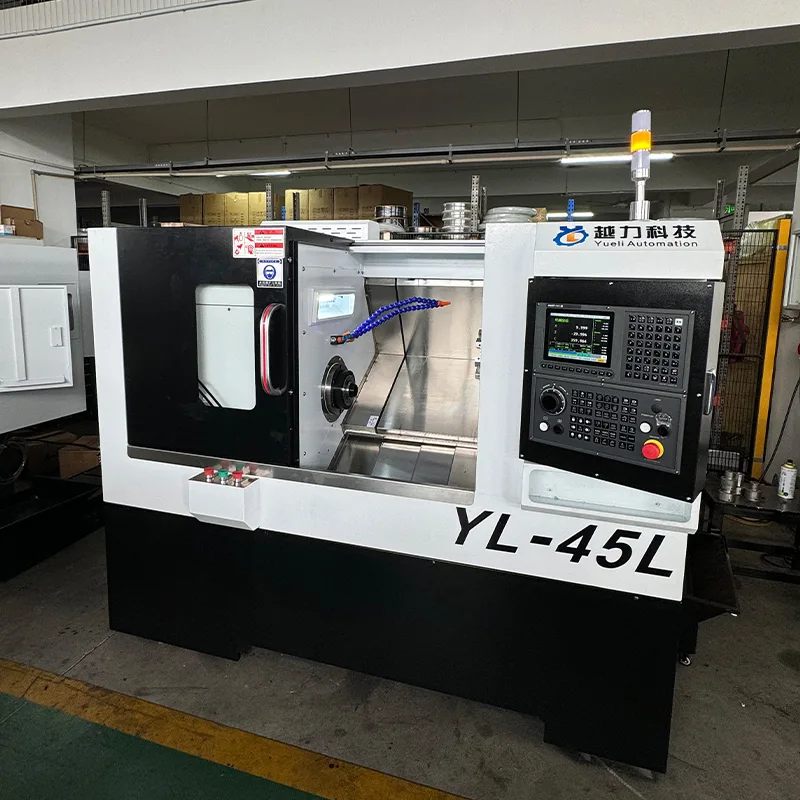

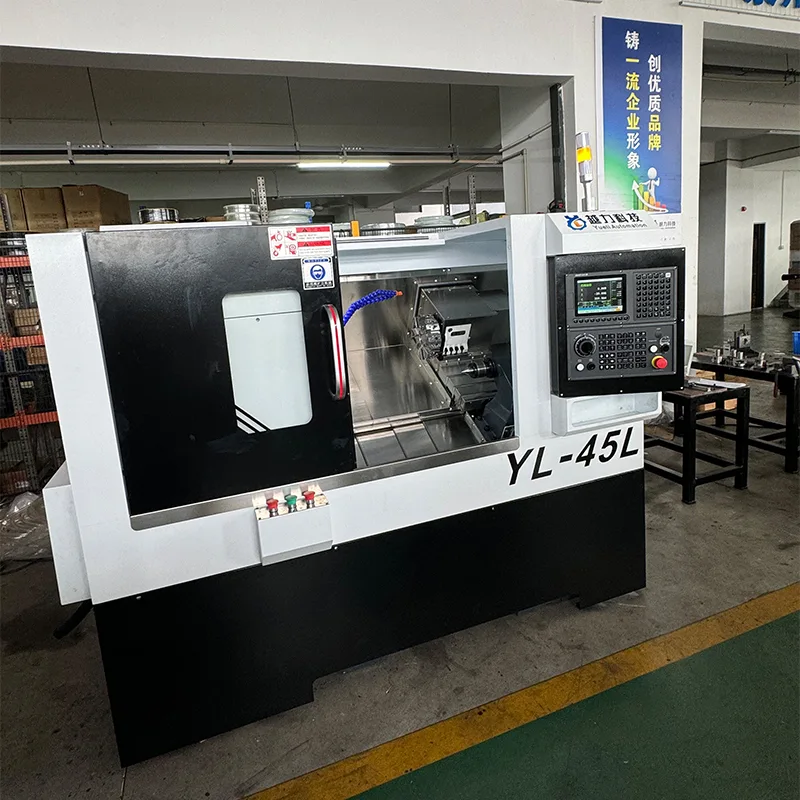

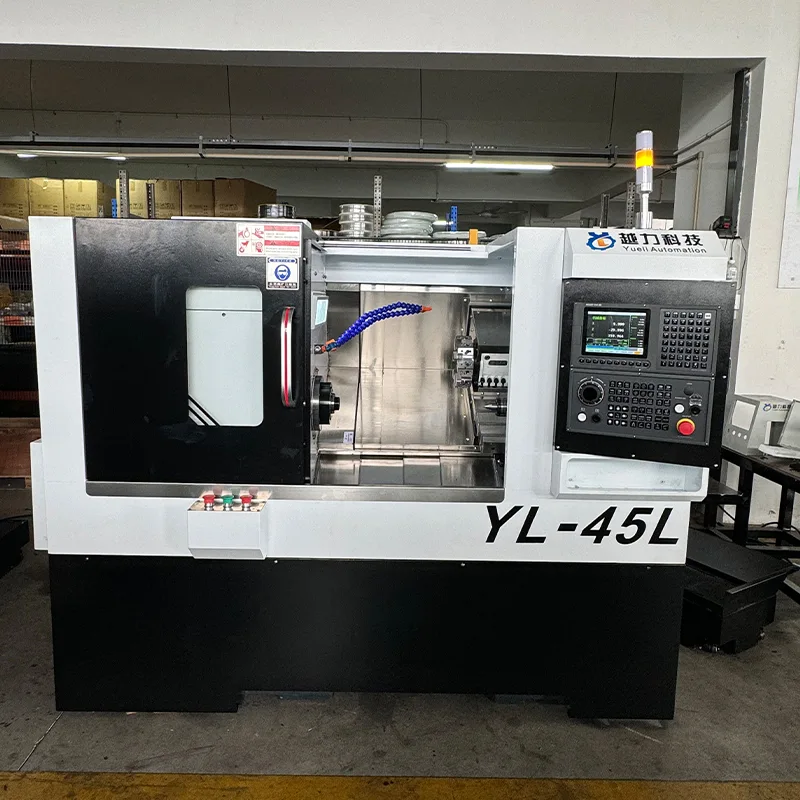

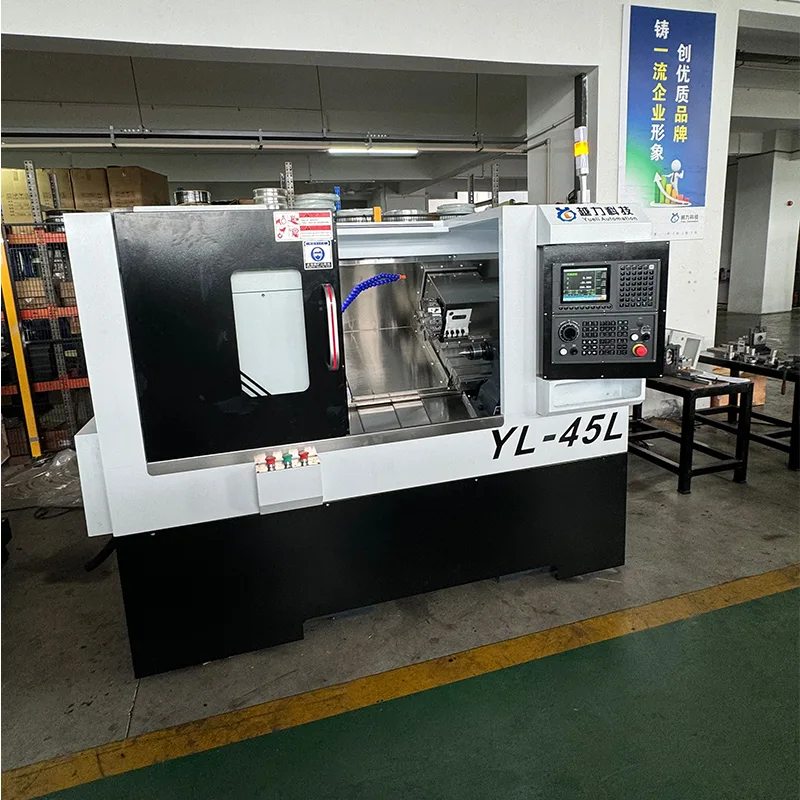

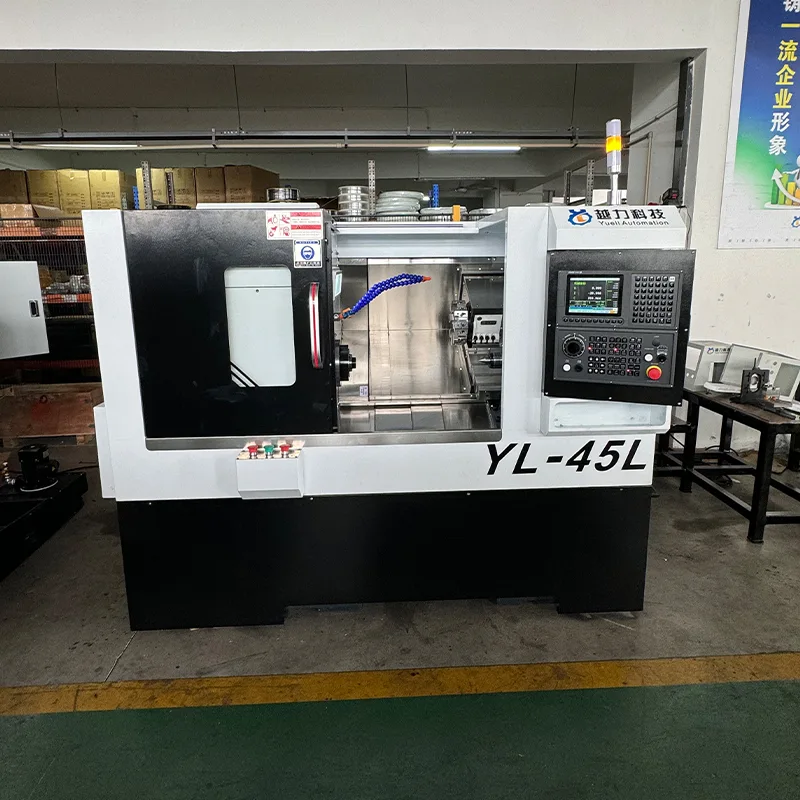

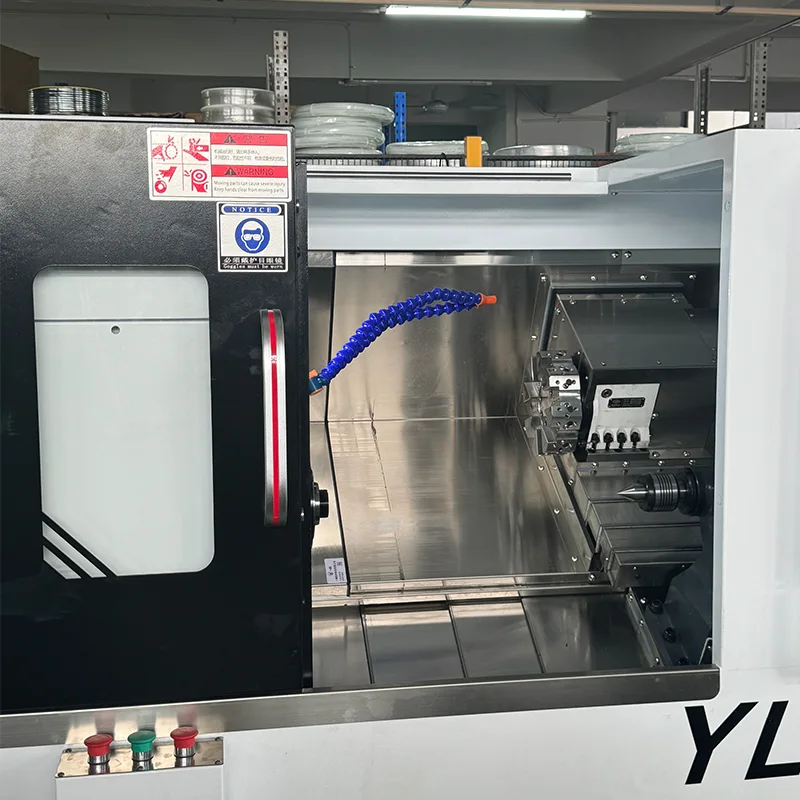

Kaltevan tason CNC-sorvin, jossa on servorevolveri ja tailstock (malli YL-45L), valmistaa Quanzhou Yueli Automation Equipment Co., Ltd. Koneessa on 30 asteen vino petirakenne, jossa on 63 servorevolveri työkaluja varten. Se on varustettu FANUC Oi-TF PLUS (5) CNC-järjestelmällä, Japanin THK 32 mm:n tarkkuuskuularuuveilla ja 30 mm:n tarkkuudella lineaarisilla rullaohjaimilla, jotka tarjoavat vakaan ja tarkan koneistuksen. Karan nopeus vaihtelee välillä 0 - 5000 RPM 7,5 kW:n Huahong-karamoottorilla. Koneessa on lineaarinen ohjain, jossa on hydraulinen käyttövoima, takatuen liike on 500 mm ja takatuen kartio on MT4. Suurin sorvaushalkaisija on 375 mm ja suurin työstöpituus on 380 mm istukan kanssa.

Tekniset tiedot

Seuraavat tekniset parametrit koskevat vinopohjaista CNC-sorvia, jossa on servorevolveri ja tailstock.

Pääkokoonpano

Viistotasoinen CNC-sorvi, jossa on servorevolveri ja tailstock, on varustettu seuraavilla avainkomponenteilla.

Vakiovarusteet

Seuraavat lisävarusteet sisältyvät vinopohjaiseen CNC-sorviin, jossa on servotorni ja tailstock.

Koneen rakenne ja tärkeimmät ominaisuudet

Servotornilla ja tailstockilla varustetussa Slant Bed CNC -sorvissa on seuraavat rakenteelliset ja suorituskykyiset ominaisuudet.

· Pohja: 30 asteen kalteva pohjarakenne takaa jäykkyyden ja tehokkaan lastuvirtauksen.

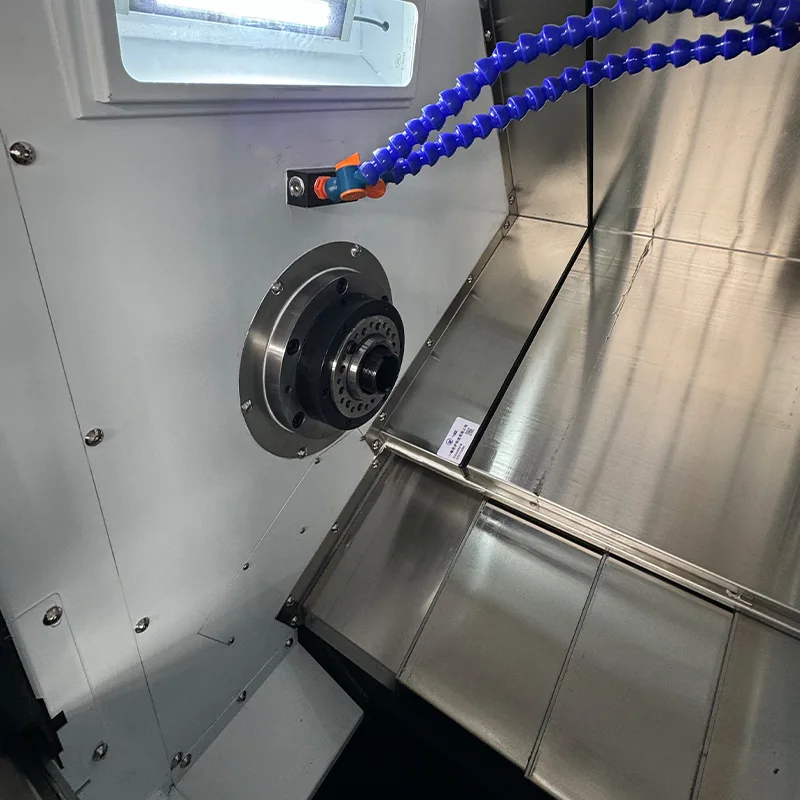

· Kara: Kasetin tarkkuuskarakokoonpano Japanin NSK-laakereilla. Karan malli A2-5, halkaisija 170 mm. Nopeusalue 0-5000 RPM.

· Ohjaimet: Japani THK 30mm tarkkuus lineaariset rullaohjaimet. X-akseli 4 vakiolohkolla, Z-akseli 4 laajennetulla lohkolla.

· Palloruuvit: Japanin THK 32 mm:n tarkkuuskuularuuvit 10 mm:n jakovälillä sekä X- että Z-akseleille.

· Työkalu: 63 servorevolveri automaattiseen työkalun vaihtoon.

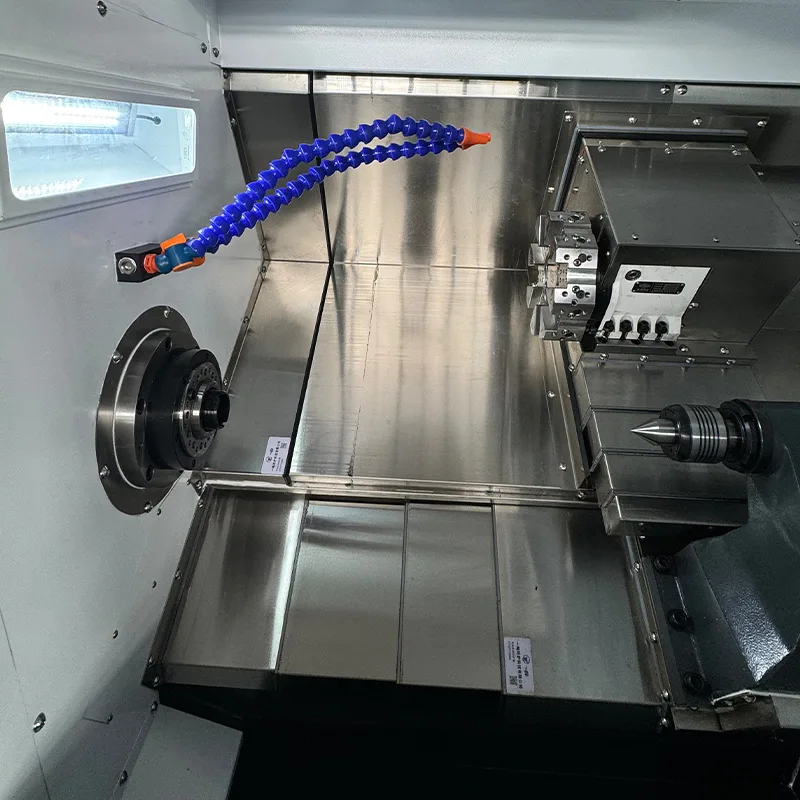

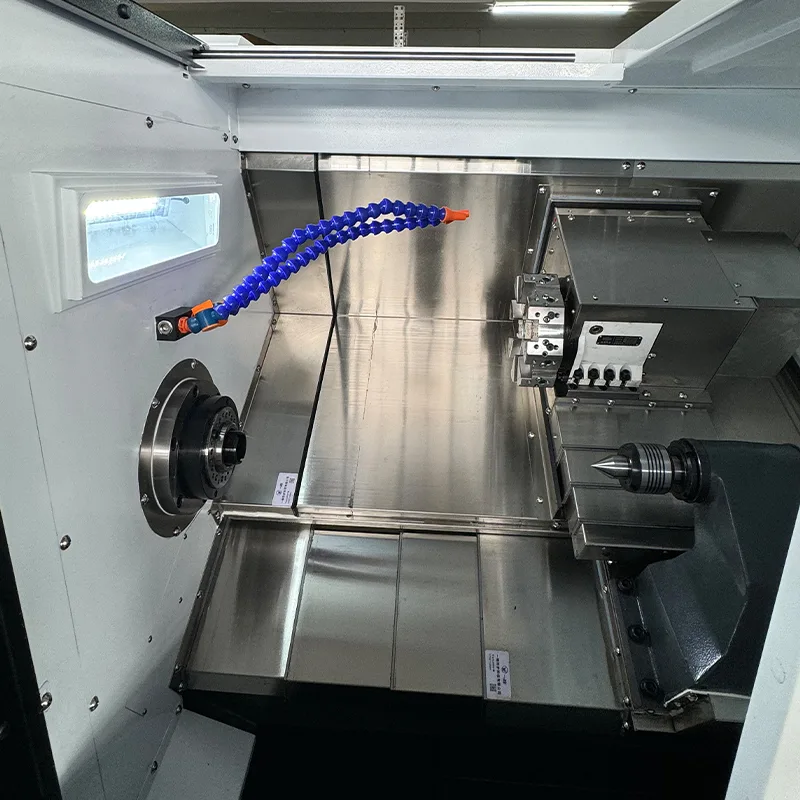

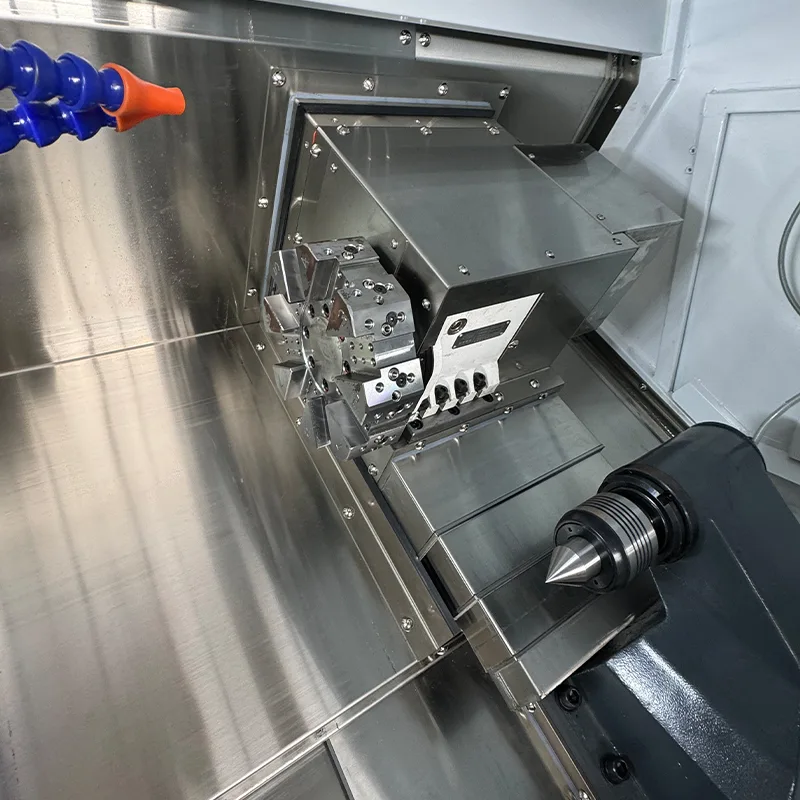

· Tailstock: Lineaarinen opastettu takatuki hydraulisella käyttövoimalla. Takaosan liike 500 mm. Tailstock kartio MT4.

· Moottoriliitännät: Päämoottori hihnakäytöllä, X- ja Z-moottorit suorakäytöllä.

Tilaustiedot

Seuraavat hinnoittelu- ja tilaustiedot koskevat servotornilla ja tailstockilla varustettua Slant Bed CNC -sorvia.

· Tuotteen nimi: Vino Bed CNC -sorvi (työkalurevolverityyppi)

· Malli: YL-45L

· Maksuehdot: 30% talletus, saldo ennen lähetystä

· Takuu: 1 vuosi osille (ei ihmisen aiheuttamia vaurioita)

· Vero: Sisältää ALV 13%.

· Rahti: Mukana

Usein kysytyt kysymykset

Mikä on tämän vinopohjaisen CNC-sorvin ohjausjärjestelmä?

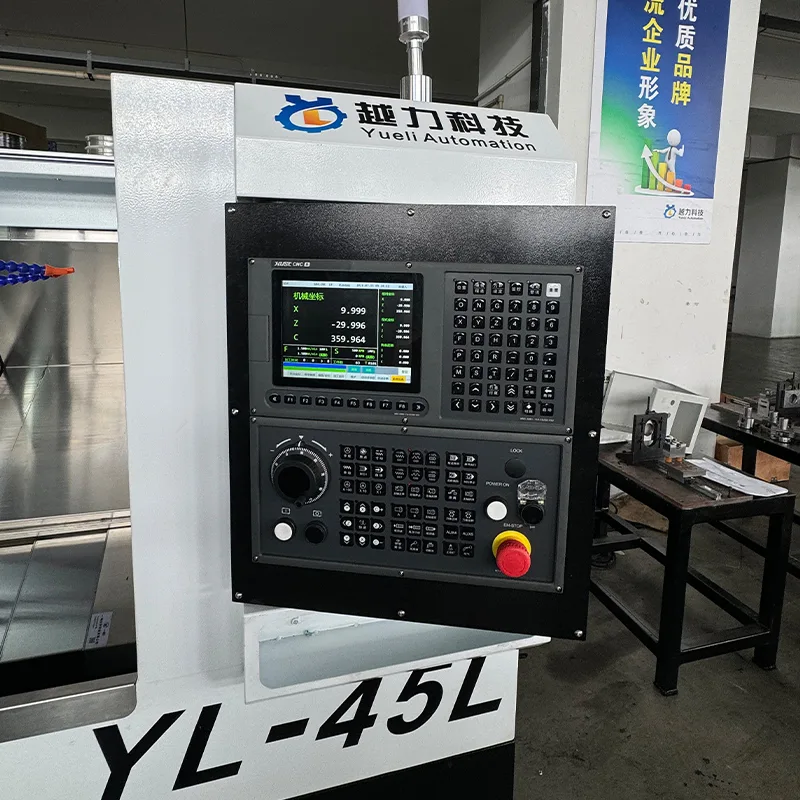

Vinopohjaisessa CNC-sorvassa käytetään FANUC Oi-TF PLUS (5) CNC-järjestelmää FANUC-servomoottoreilla ja X- ja Z-akseleilla.

Mikä on tämän koneen X- ja Z-akselin liike?

X-akselin liike on 200 mm ja Z-akselin liike on 460 mm. Mikä on karan nopeus ja karan moottorin teho?

Karan nopeusalue on 0 - 5000 RPM, ja karan moottorin teho on 7,5 kW Huahongilta.

Millainen sänky ja työkalut tässä koneessa on?

Koneessa on 30 asteen kalteva alusta, jossa on 63 servotorni automaattista työkalunvaihtoa varten.

Mitkä ovat ohjausteiden ja kuularuuvien tekniset tiedot?

X- ja Z-akseleissa käytetään 32 mm:n tarkkuuskuularuuveja ja 30 mm:n tarkkoja lineaarisia rullaohjaimia, molemmat Japanista THK.

Mikä on tämän CNC-sorvin paino ja mitat?

Koneen mitat ovat 1875×1021×1263mm ja paino noin 1,8 tonnia.

Minkä tyyppinen takatuki koneessa on?

Koneessa on lineaarinen ohjain, jossa on hydraulinen käyttövoima, takatuen liike on 500 mm ja takatuen kartio on MT4.
