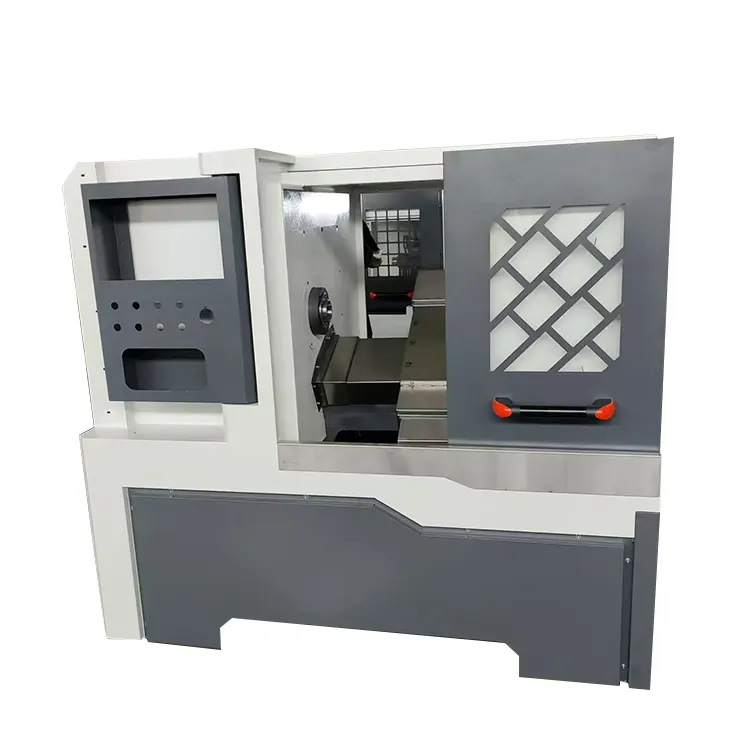

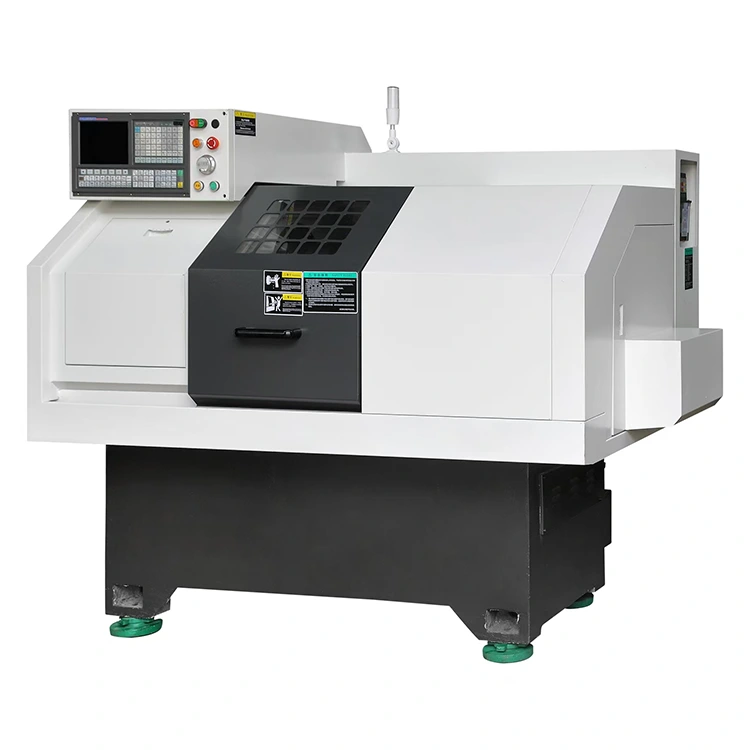

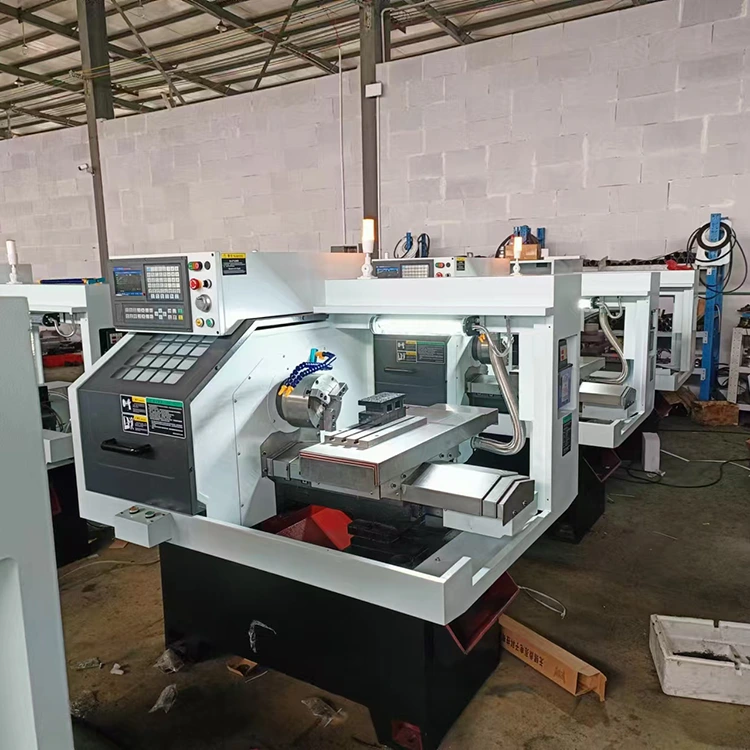

Truss Integroitu kone

Asiakas

Reza

Lainaus nro

YL2025091101

Ota yhteyttä

Reza

Tarjouspäivämäärä

11.9.2025

CC.

Tarjouksen voimassaolo

30 päivää

Puh

Toimitusaika

20 päivää talletuksen saamisen jälkeen

Hinta

0640 (sisältäen perholeikkurin ja neliömäisen työkalun tornin)

RMB42000SET

Maksu

T/T.30 % talletus, 70 % maksu ennen toimitusta.

Takuu

Yksi vuosi.

Kuva

 Nimi

 Spec

Käsittelykyky

Suurin kääntöhalkaisija sängyn päällä (mm)

280

Suurin kääntöhalkaisija kelkan yli (Φ/mm)

f160

Suurin kääntöpituus (Φ/mm)

280

Suurin kääntöhalkaisija (Φ/mm)

280

Suurin läpimenevän reiän halkaisija tangolle (Φ/mm)

42

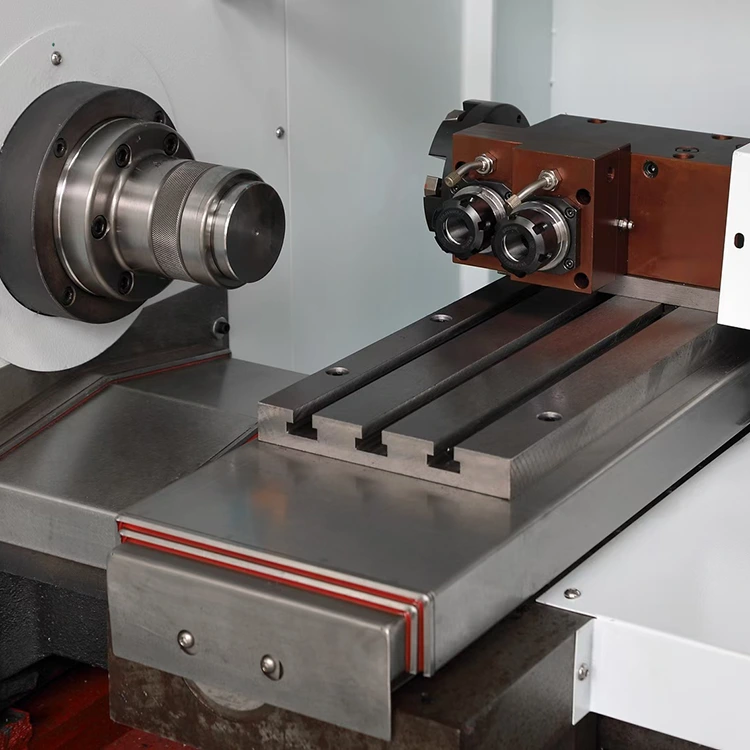

Kara

Karan nokkatyyppi (GB 5900.1)

A2-5

 Karan vuorauksen reiän kartio

21°

GB21°

Karan läpimenevän reiän halkaisija (Φ/mm)

49

 Karan vetoaisan läpimenevän reiän halkaisija

41.5

Karan vetoaisan kierre

M48 × 1,5

Karan nopeusalue (r/min)

0-3000 (4000)

Vakiokokoonpano: 0-3000 (valinnainen: 4000)

 Karan vaihteen vaihtotila

32

Itsenäinen kara: 3 edessä, 2 takana

Päämoottorin teho (jatkuva nimellisarvo) (kW)

4

Päämoottorin teho (hetkellinen maksimiarvo) (kW)

4

X-akselin nopea liikenopeus (m/min)

15

Z-akselin nopea liikenopeus (m/min)

15

X-akselin servomoottorin vääntömomentti (N·m)

110/6.4

Z-akselin servomoottorin vääntömomentti (N·m)

110/6.4

X-akselin isku (mm)

640

Z-akselin isku (mm)

280

X-akselin ja Z-akselin moottorin kytkentämenetelmä

 Suora kytkentä

Z-akselin ohjausrata

Z-30-640

Z-akselin kuularuuvi 30-640 Neliötyyppinen

X-jälkeen.

X-30-540

X-akselin kuularuuvi 30-540 neliötyyppi

 Ohjausradan tyyppi

(30FZS)

Lineaarinen opaste (30FZS)

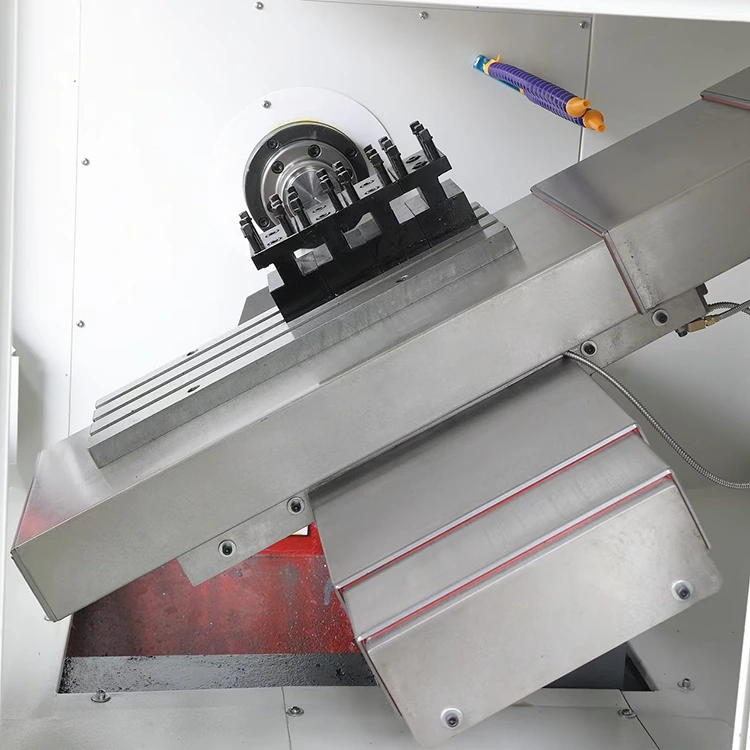

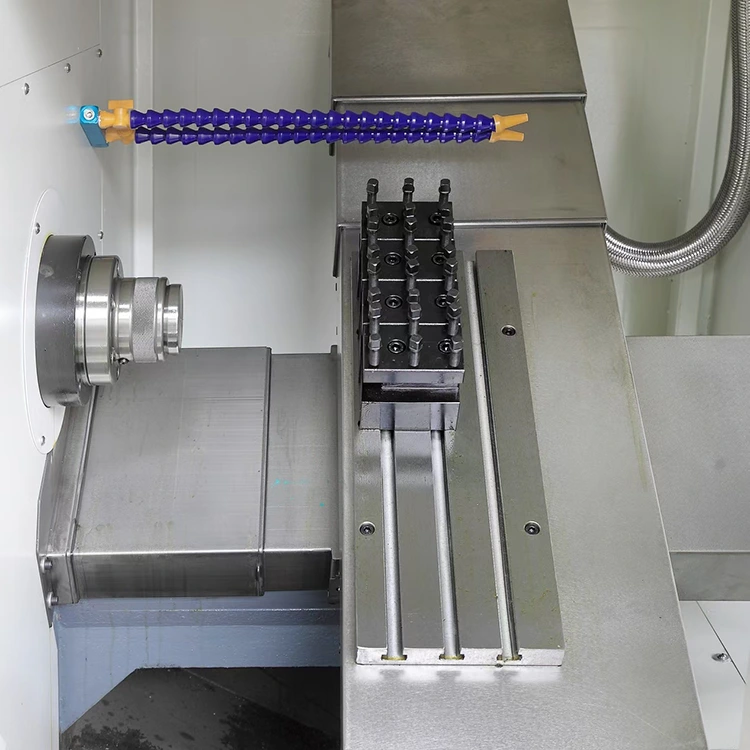

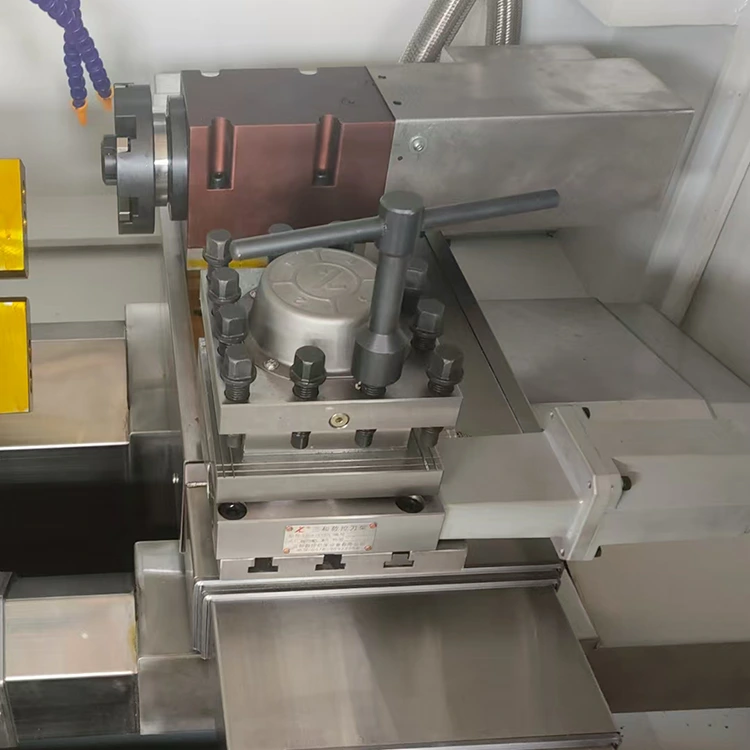

Työkalun torni

 Työkalun tornin tyyppi

6125

 Työkaluasemien määrä

(MM)

Työkalun koko (mm)

20*20

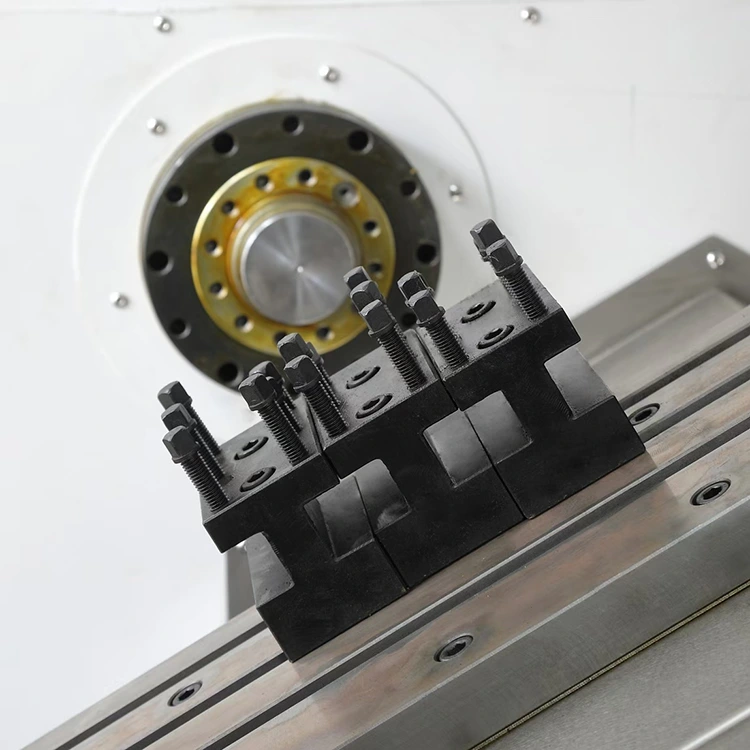

Kiinteä työkalutolppa (20×20)

Ristikot

X-akselin vakioisku

2400mm

X-akselin maksiminopeus

1,5 mm/s

Y-akselin vakioisku

650mm

Y-akselin maksiminopeus

1 m/s

Z-akselin vakioisku

1000mm

Z-akselin maksiminopeus

1,5 m/s

 Laatikon korkeus maasta

1100mm

 Lokeron koko

550*350mm

 Lokeroiden lukumäärä

2

2 kuvaa

 Ristikon materiaali

teräs

 Tarraimen pää

，

Pneumaattinen kiinnitys  pneumaattinen pyöritys

 Lähetystila

Lineaarinen ohjausrata kaltevalla kiskotelineellä

 Tulojännite

220V

 Tuloilman paine

0,5-0,8 pa

Virtalähde

 Nimellinen kokonaisteho

9 kW

 Nimellinen kokonaisvirta

20A

Spec

 Koneen paino

900kg

Koneen koko (P×L×K)

1650×1250×1600mm

muu

 Kiinnitysmenetelmä

Istukan halkaisija (valinnainen)

 Vesipumpun teho

380V/90w

Palloruuvimalli (X-akseli)

2508

Palloruuvimalli (z-akseli)

3208

Hakekuljettimen tyyppi (valinnainen hankinta)

Koneistuskenttä

 Autojen moottoripyörien osat ja tarvikkeet
