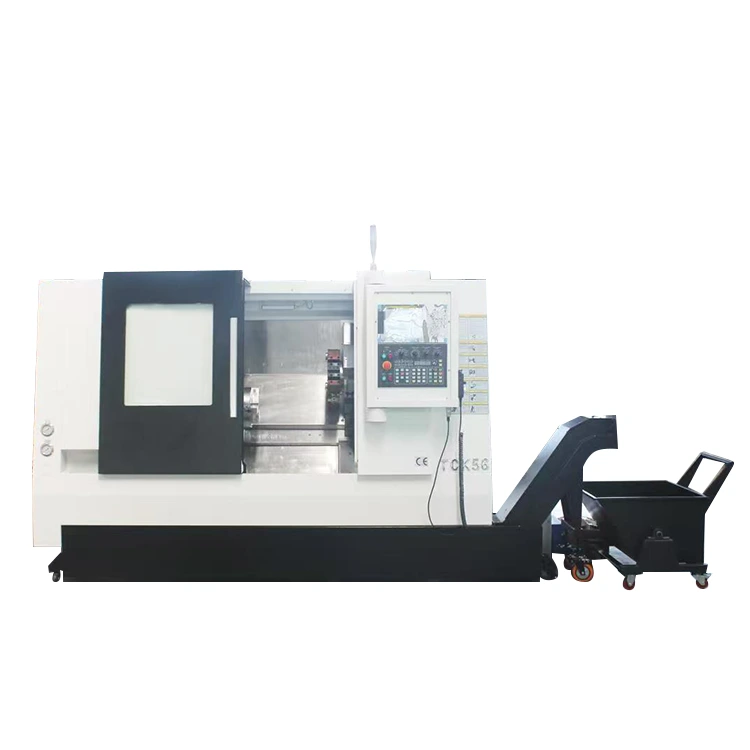

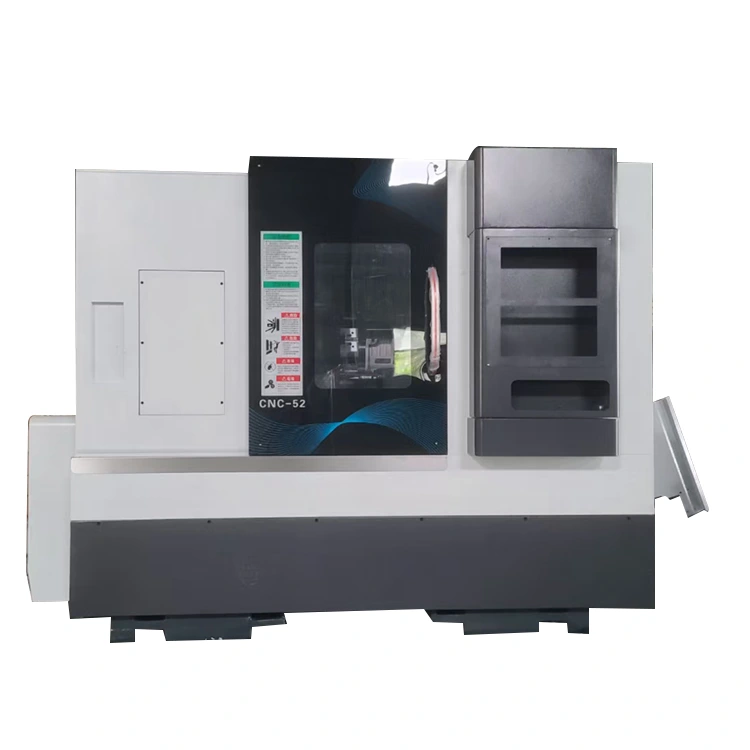

CNC-sorvauskeskus ja tailstock

EI.

Nimi

Yksikkö

Spec

Huomautus

1

Liukupöydän mitat

mm

450*340

2

Z-akselin enimmäisliike

mm

600

3

X-akselin maksimiliike

mm

300

4

Suurin kääntöhalkaisija

mm

650

5

Etäisyys karasta liukupöytään

mm

170

6

Etäisyys karan keskipisteestä maahan

mm

1100

7

MAX työstöpituus

mm

475

Esimerkkinä NF80-170-BMT55-12T voimatorni

8

MAX kääntöhalkaisija

mm

500

9

Karan moduuli (karan halkaisija)

mm

A2-6 (200)

10

Karan nopeus

RPM

0-4000

11

X、Z palloruuvin tekniset tiedot

32*10/40*10

Japanilainen THK-palloruuvi, luokka C3

12

X-akselin lineaarinen ohjauskisko

Taiwan HIWIN rulla clss p, koko 35

4 Sliders-standardi tyyppi

13

Z-akselin lineaarinen ohjauskisko

Taiwan HIWIN rulla clss p koko 35

4 liukusäädintä - pidennetyt liukusäätimet

14

X.Z-päämoottorin liitäntätapa

Jakohihna/suorakäyttö/suorakäyttö

15

X.Z. Tailstock moottorin laippa / tappi

mm

130/110

16

Koneen koko

mm

2415*1257*1270

17

Koneen nettopaino

KG

3800kg

Sisäinen ja ulkoinen suojaus

18

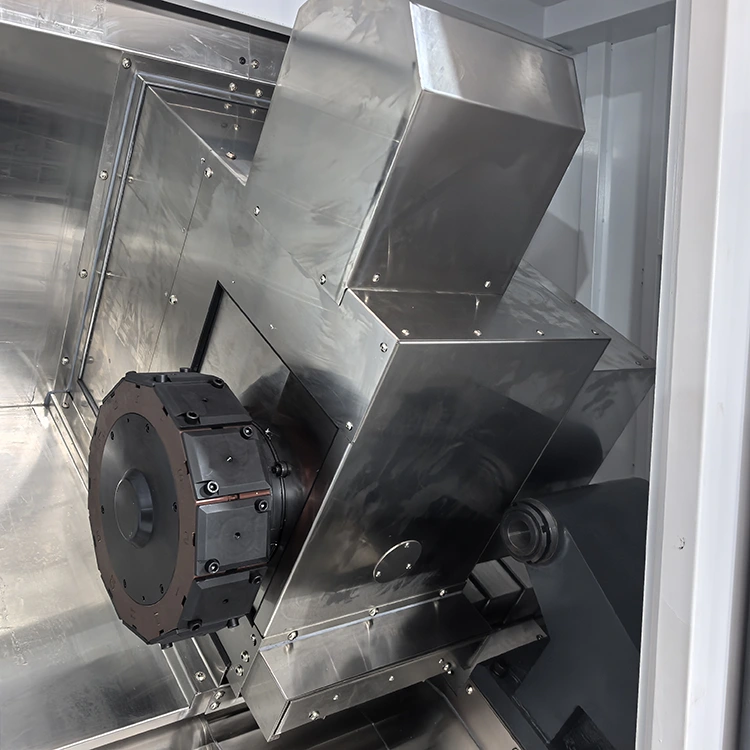

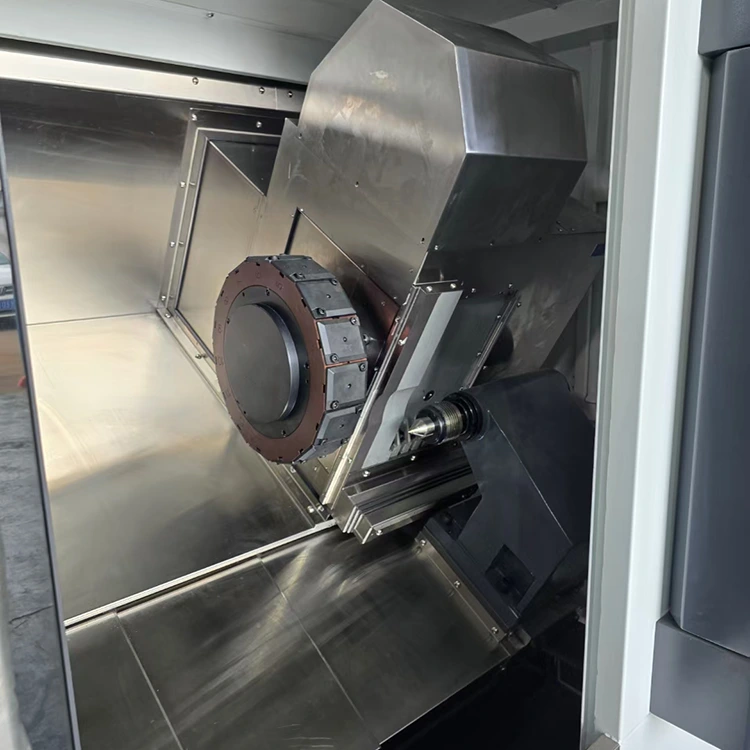

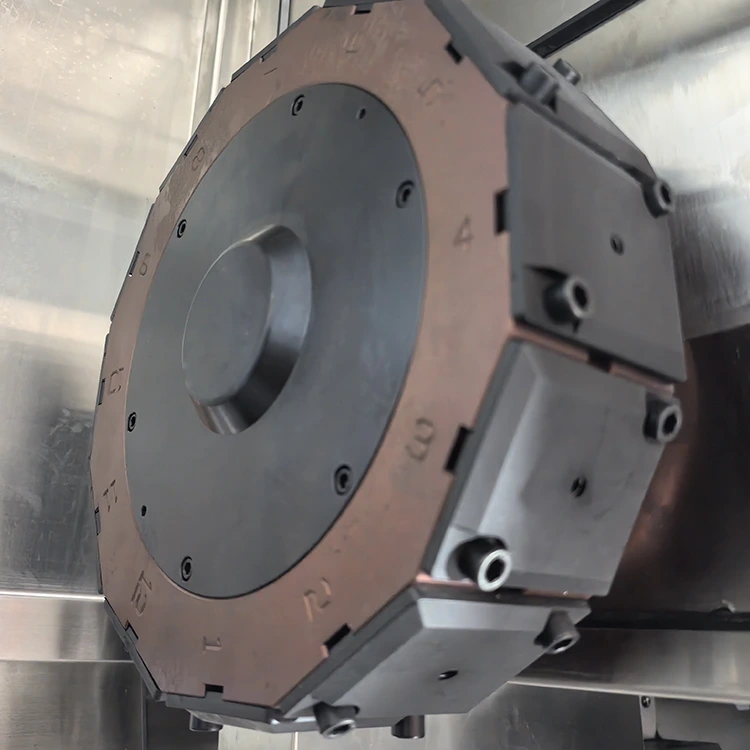

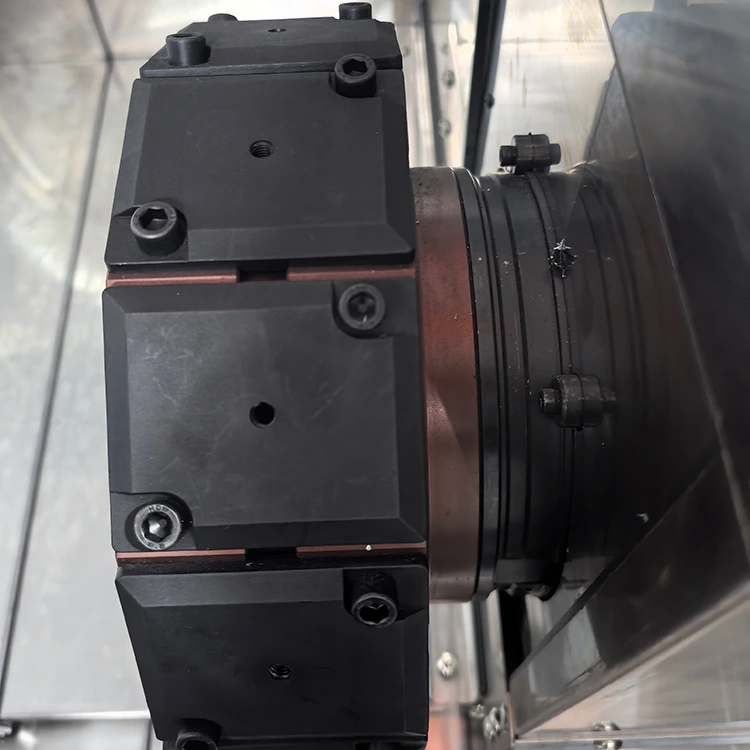

Työkalun asennustapa

170-BMT55-voimatorni

19

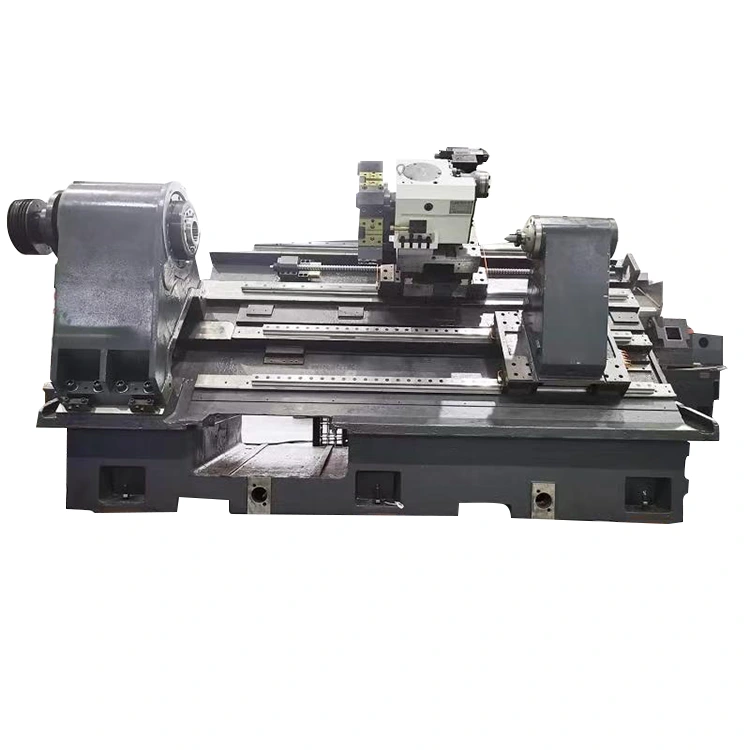

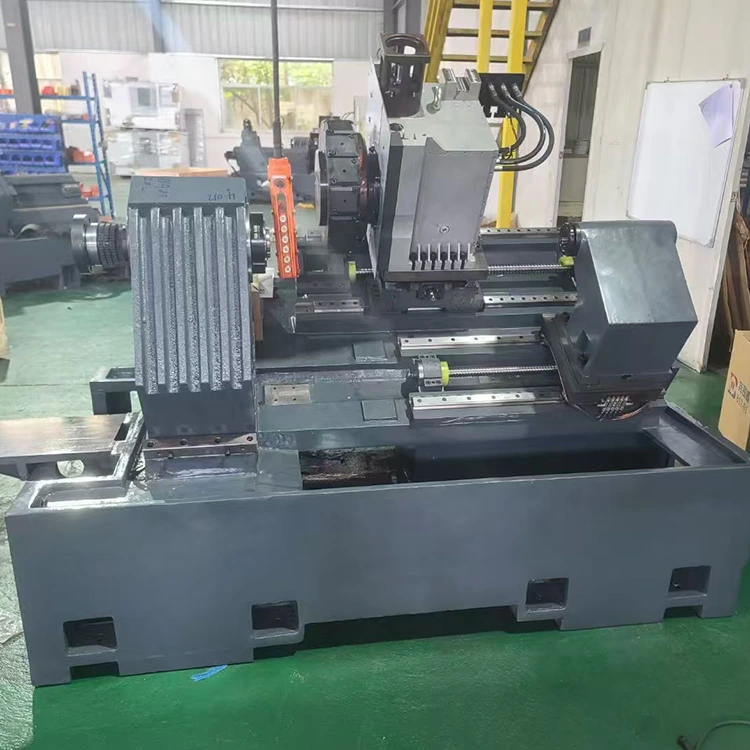

Koneen pohjatyyppi ja kaltevuus

30 astetta vino sänky

20

Tailstock

Lineaarinen ohjaustanko

21

Tailstockin etenemismenetelmä

Hydraulinen propulsio ja servovoima

Vakiovarustettu hydraulinen takatukikeskus

22

Takaluukun maksimiliike

600

23

Takaosan minimi projektiopituus

30 mm

24

Tailstock center malli

MT5
