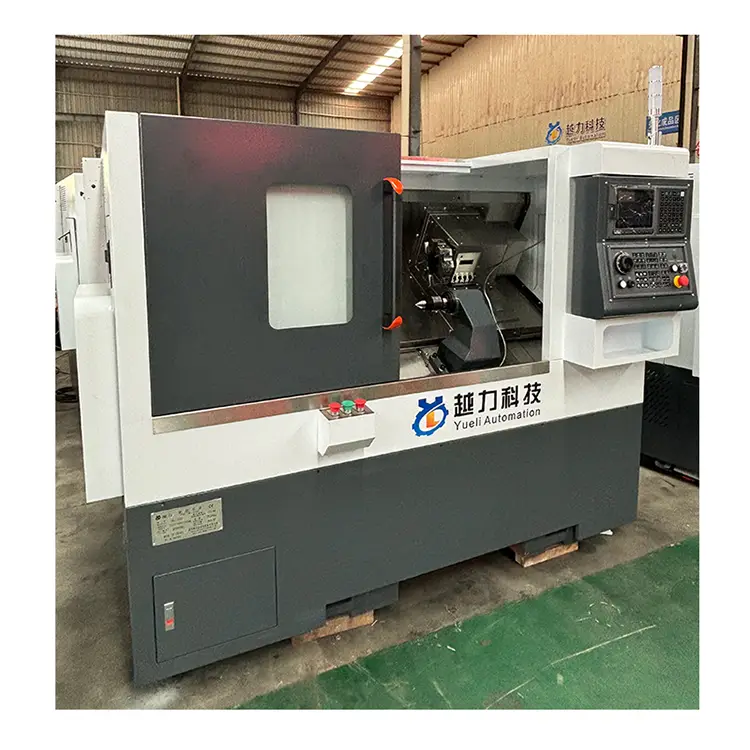

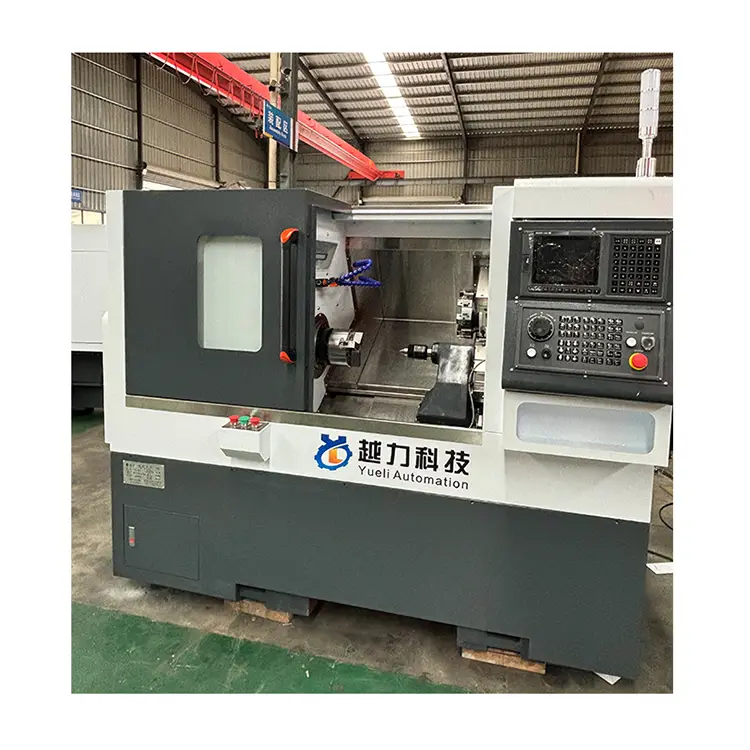

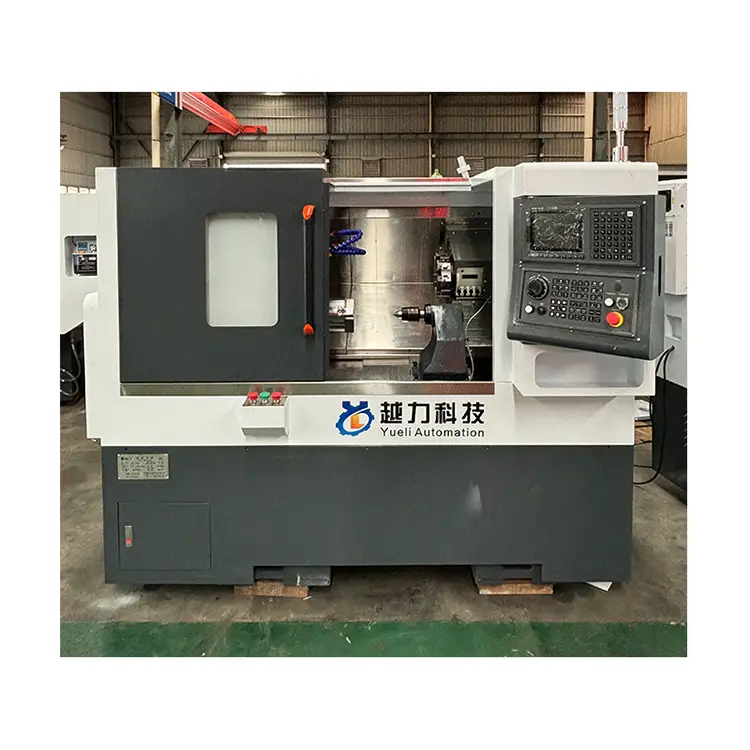

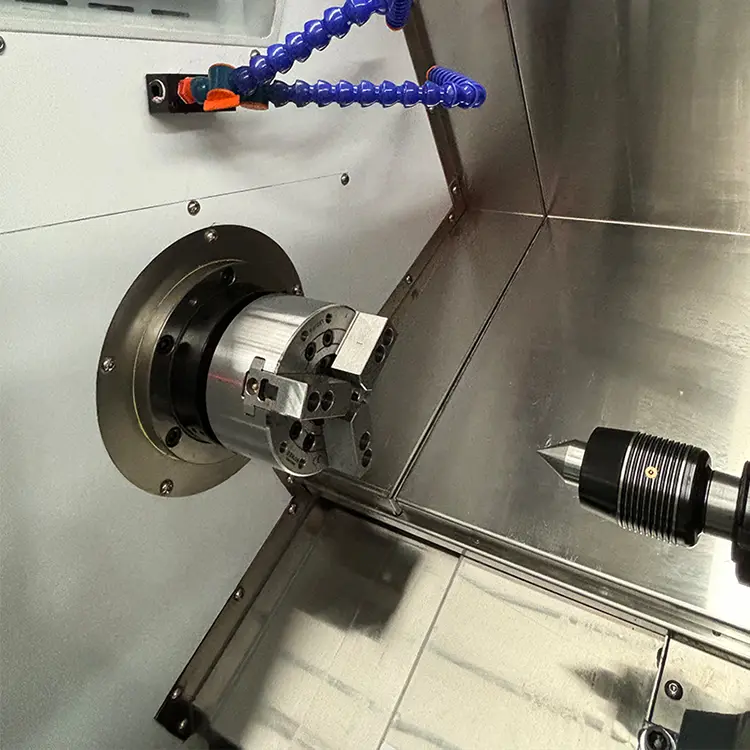

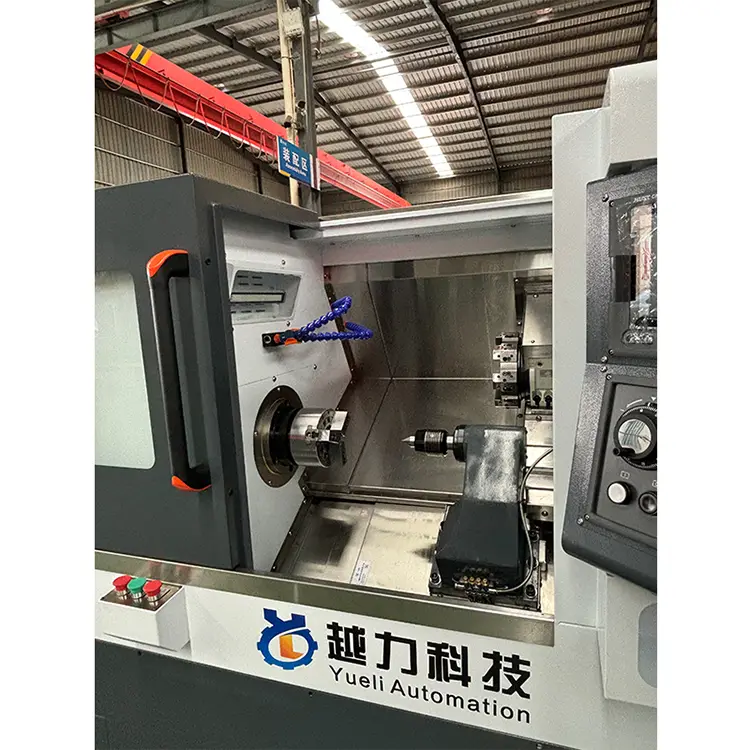

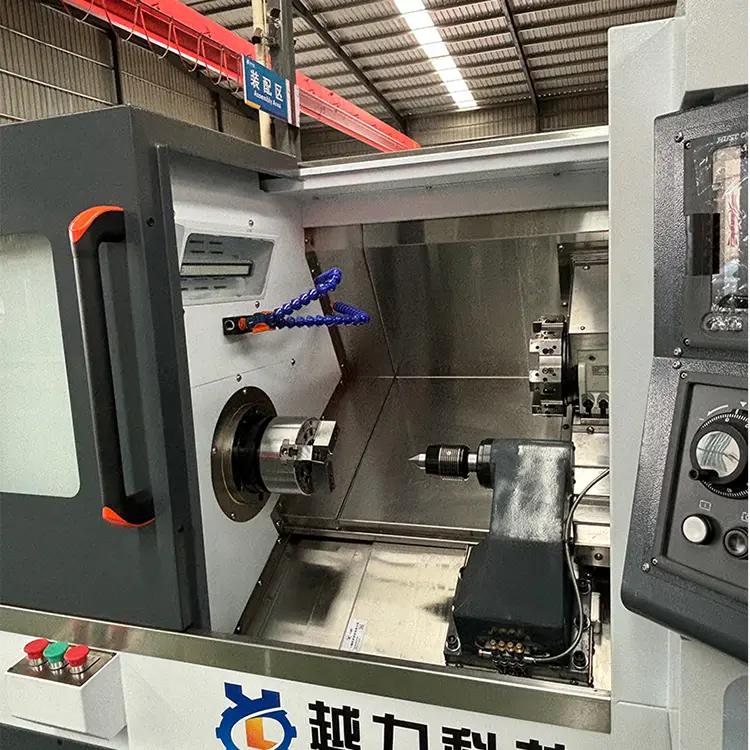

Työkalu torni hännän yläosa CNC-sorvi

Sarjanumero

Projekti

Yksikkö

Tekniset tiedot (mitat)

 huomautukset

1

Vedälevyn työtason koko

mm

300*260

2

Z-akselin matka

mm

460

3

X-akselin matka

mm

200

4

Enimmäiskierto

mm

450

5

Etäisyys pääakselin keskustasta vetolevyn pöydän pintaan

mm

63

6

Etäisyys maasta pääakselin keskiosaan

mm

1050

7

Enimmäiskäsittelypituus

mm

380 (mukaan lukien Chuck)

Ota esimerkkinä Acer LQ63/80-220-8T Servo-torni

8

Suurin käännöshalkaisija

mm

375

9

Karan malli (karan halkaisija)

mm

A2-5 (170)

10

Karanopeus

Rpm

0-5000

11

X.Z -palloruuvi -eritelmät

32*10/32*10

12

X -opaskiskon eritelmä

30 rullaa

4 liukusäädintä

13

Z -opas -kiskon eritelmä

30 rullaa

4 liukusäädintä kestävä pidennys

14

Pääasiallisen X.Z -moottorin yhteysmenetelmä

Synkronointiteippi / suora yhteys / suora yhteys

15

X.z -moottorin laippa/stop

mm

130/110

16

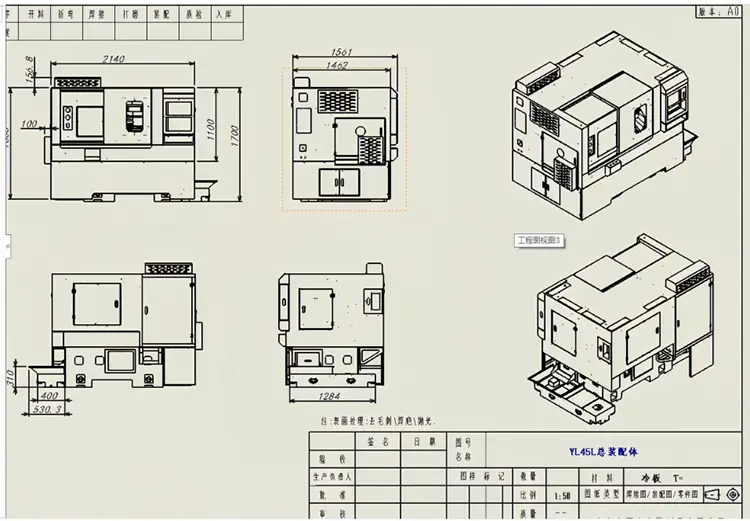

Optiset koneen mitat (pituus, leveys, korkeus)

mm

1875*1021*1263

17

Paino

 tonni

Noin 1,8T

Ei sisällä sisä- ja ulkopeitetyökalun tornin karaa

18

Veitsen lastausmenetelmä

63 servo torni

19

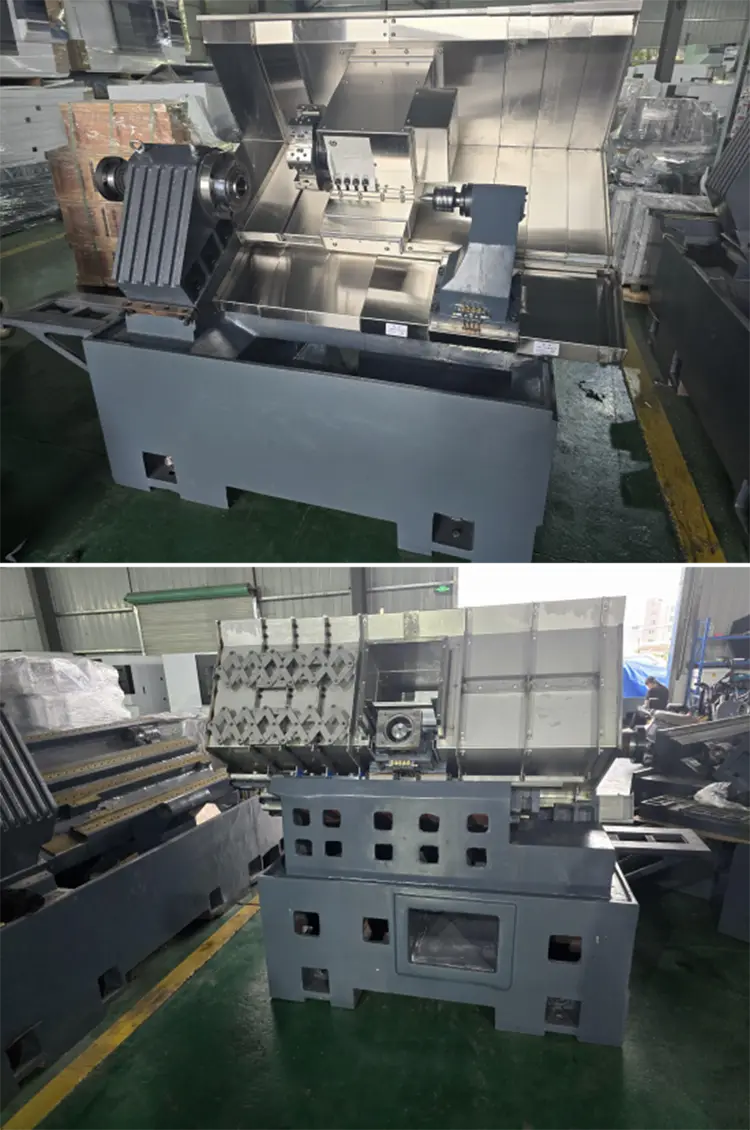

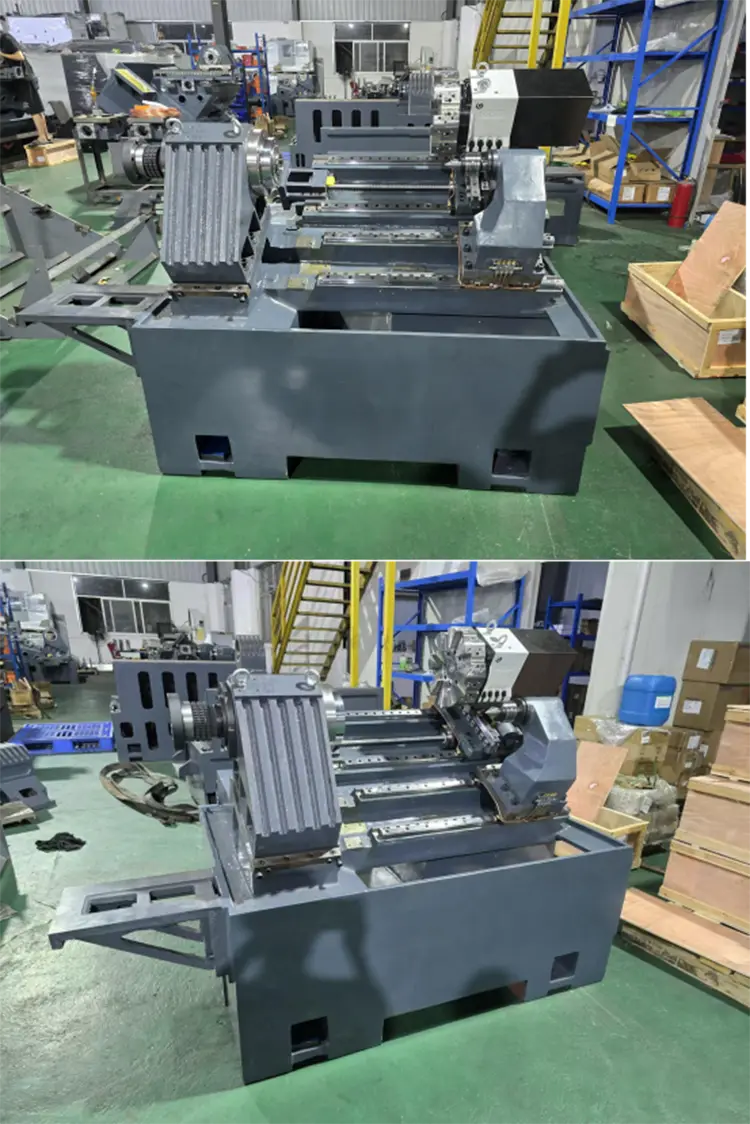

Sängyn muoto ja kaltevuus

Sänky on kallistettu 30 asteessa

20

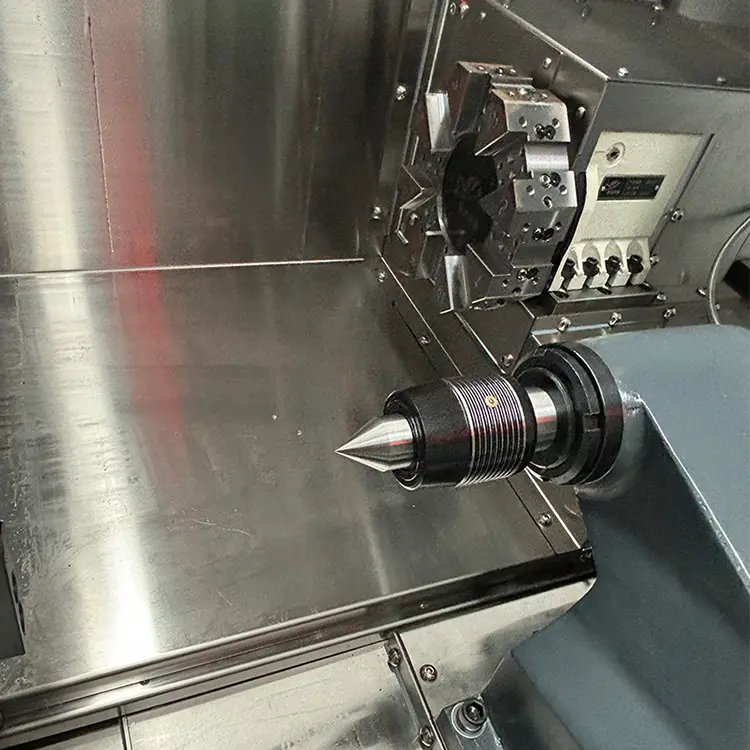

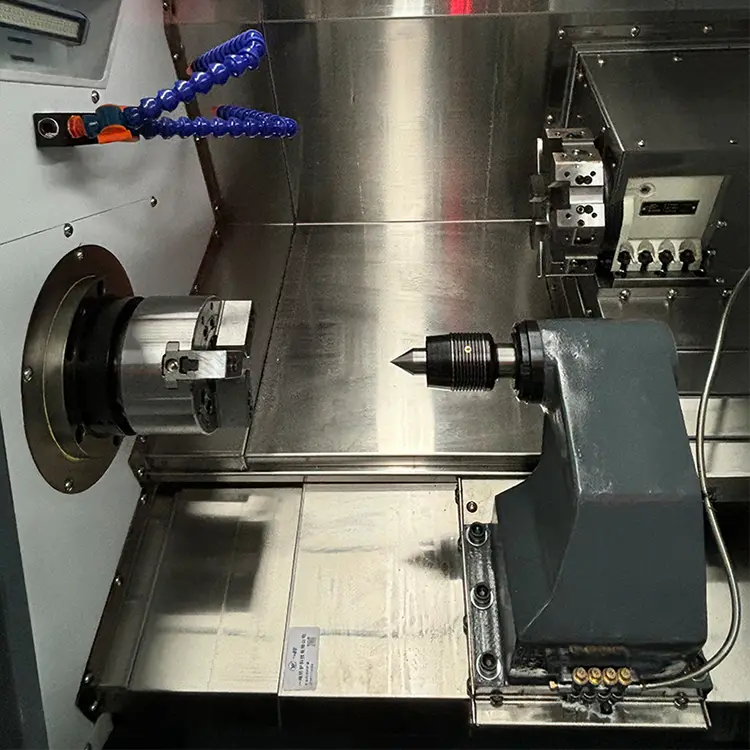

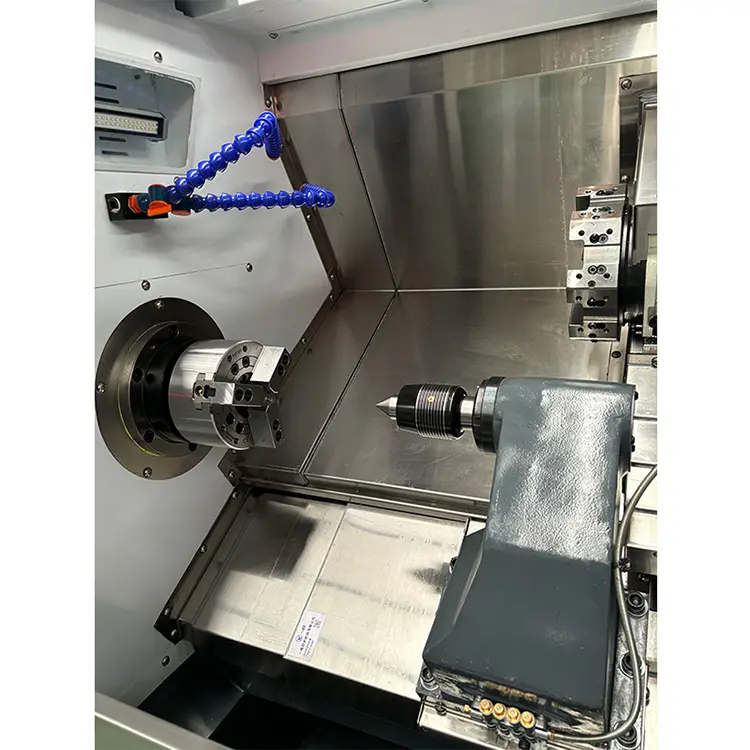

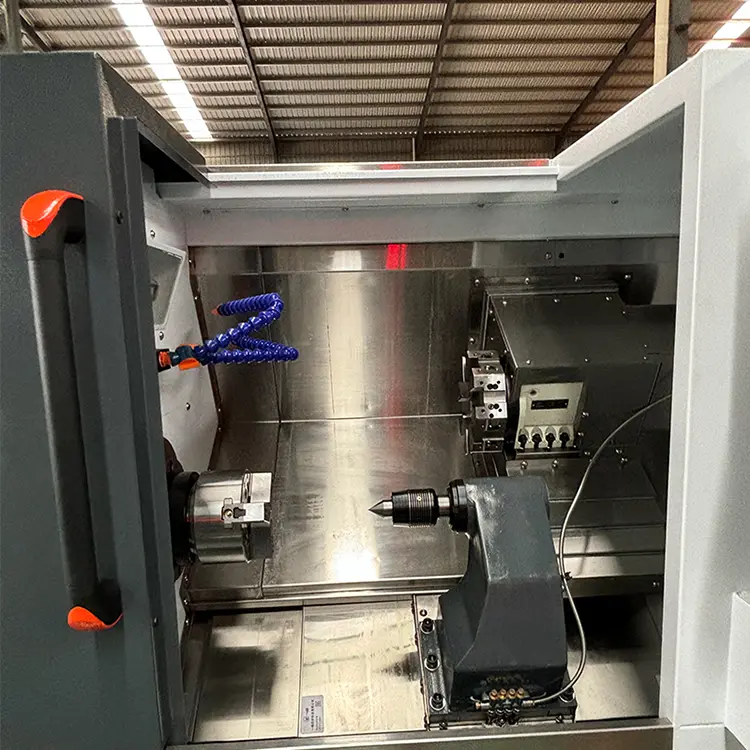

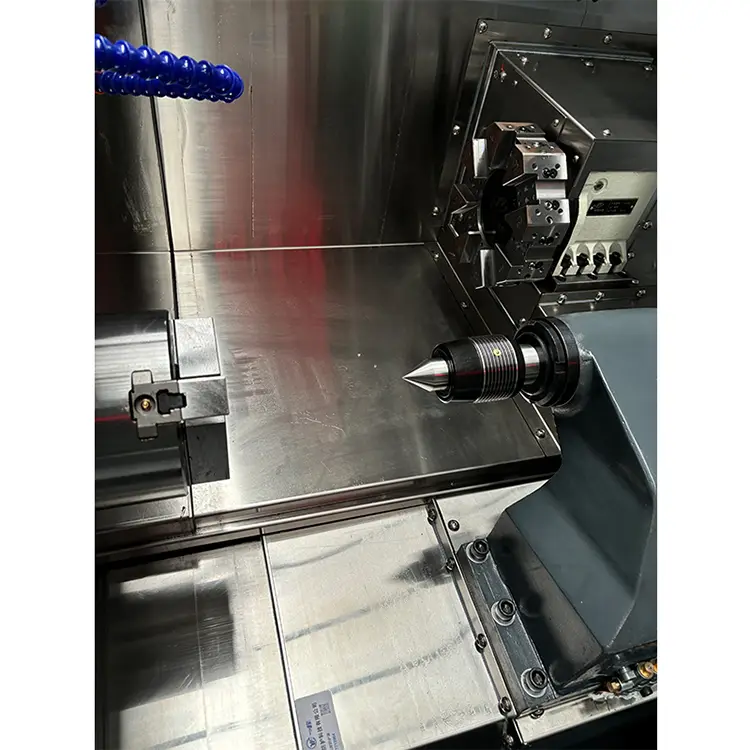

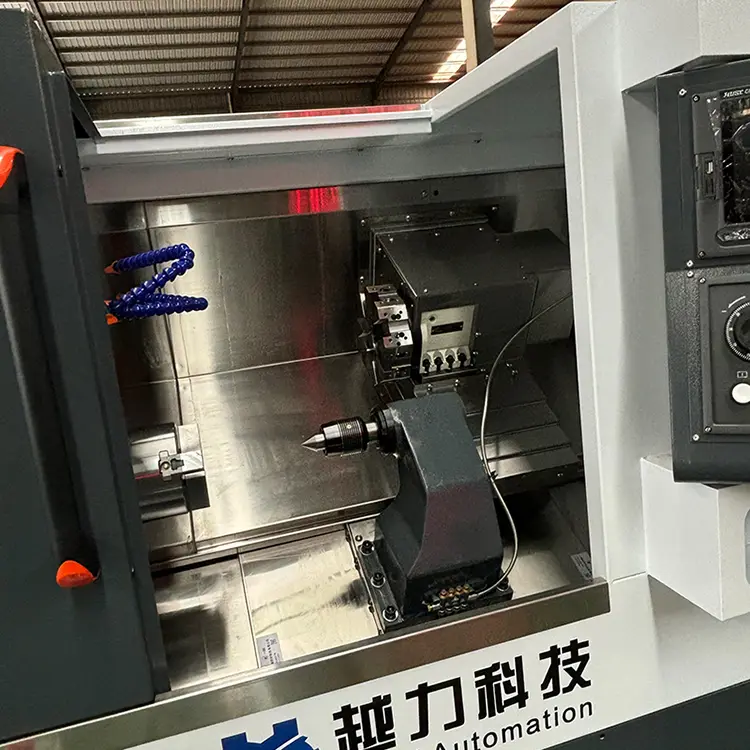

Takajuoksu

Langan sauvapään istuin

21

Hännänhoitomenetelmä

 hydraulinen syöttö

22

Hännän istuimen matkasuunnitelma

500

23

Takaosan malli

Sparrow 4
