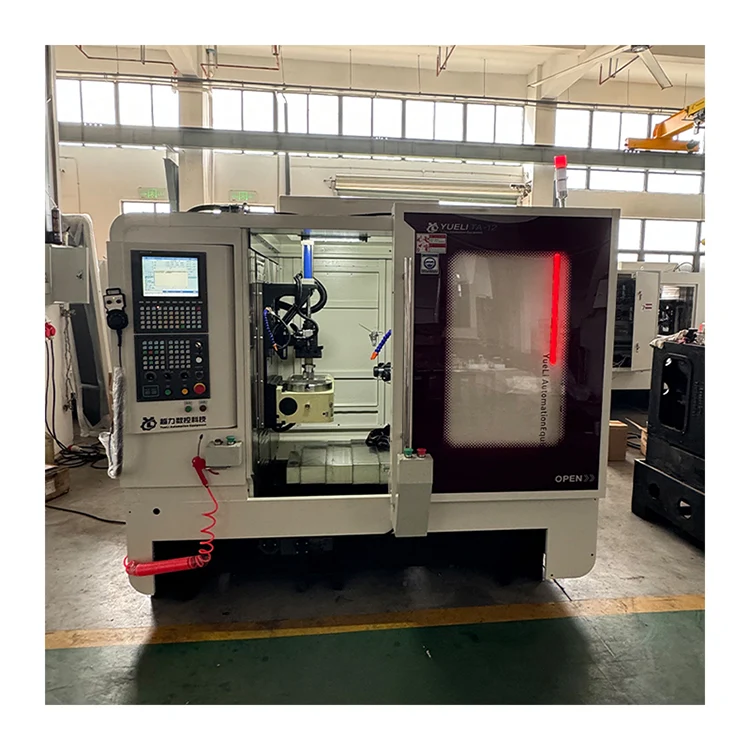

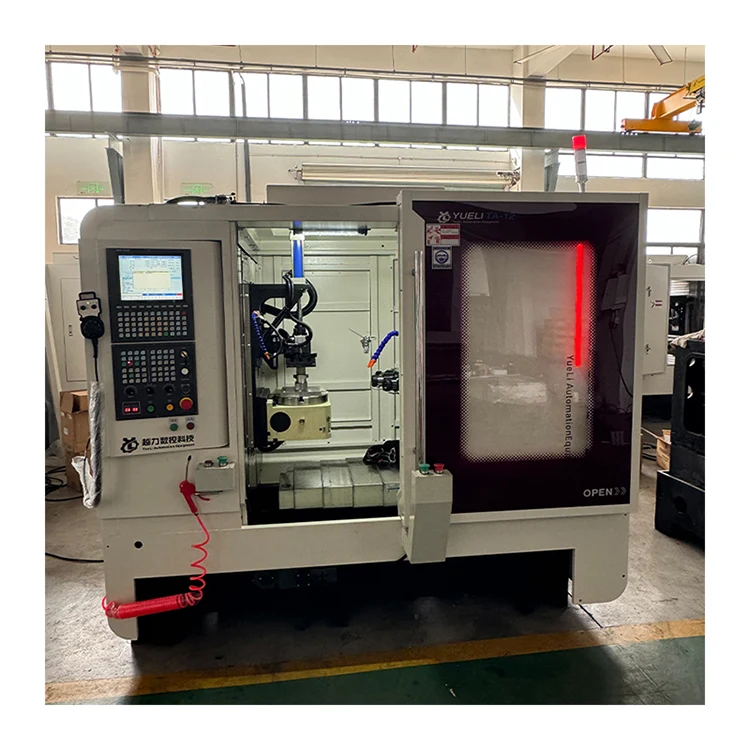

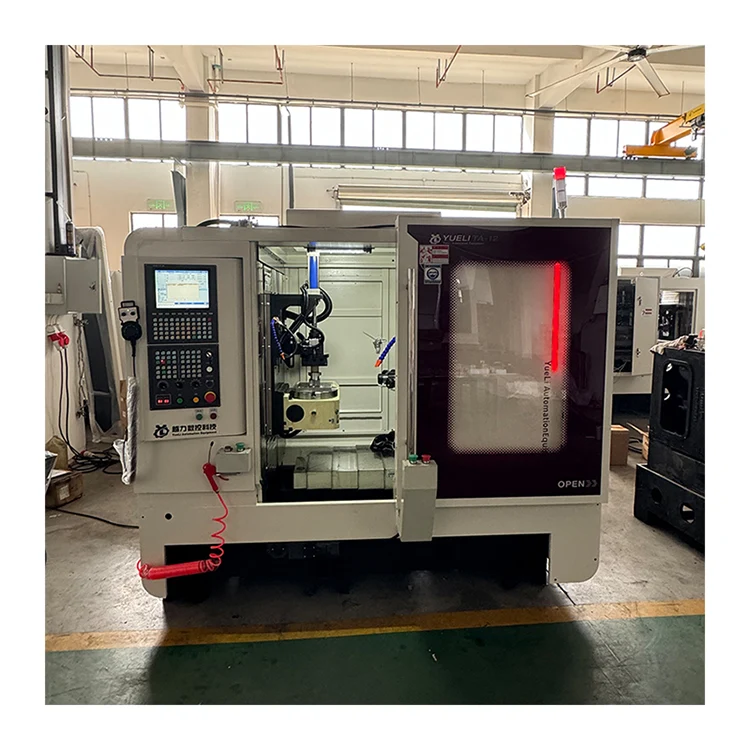

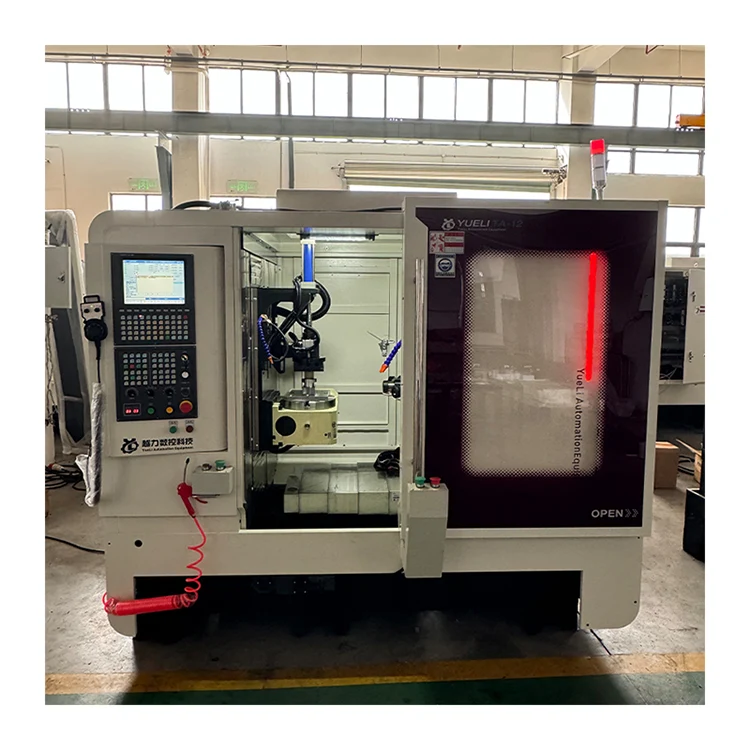

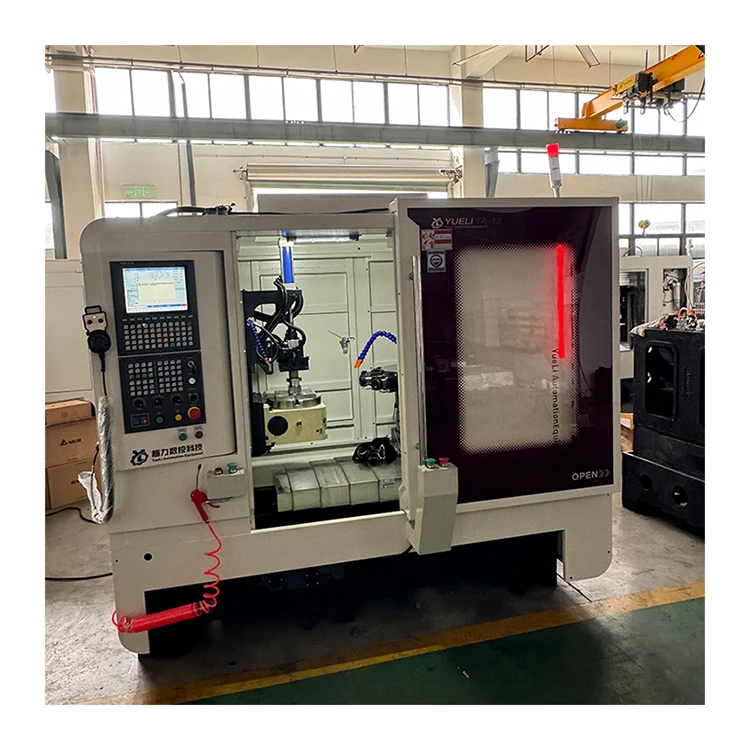

Vaakasuuntainen 12-karan CNC-revolverikone

Vaakasuuntaisen 12-karan CNC-revolverikoneen (sisäinen malli TA-12) valmistaa Quanzhou Yueli Automation Equipment Co., Ltd. Se soveltuu suurten ja keskisuurten erien tuotantoon ja käsittelyyn. Koneessa on sileä ja runsas ulkonäkö, yksinkertainen ja intuitiivinen käyttö sekä kätevä säätö. CNC-ohjauksella se tarjoaa paremman automaation, hyvän luotettavuuden ja pienemmän työvoiman, jolloin yksi henkilö voi käyttää ja hallita useita koneita. Tämä tuote on ihanteellinen erittäin tehokas saastumisenestokäsittelylaitteisto.

Tuotteen esittely

Vaakasuuntainen 12-karainen CNC-revolverikone sopii suurten ja keskisuurten erien tuotantoon ja käsittelyyn. Koneen ulkonäkö on sileä ja antelias, käyttö on yksinkertainen ja intuitiivinen, ja säätö on kätevää. CNC-ohjaus otetaan käyttöön, automaatioaste on korkeampi, luotettavuus hyvä, kuljettajan työvoiman määrä vähenee ja yhden henkilön ja useiden koneiden käyttö ja hallinta voidaan toteuttaa.

Tekniset konfigurointiparametrit

Seuraavat komponentit ja tekniset tiedot koskevat vaakasuuntaista 12-karaista CNC-revolverikonetta.

Tärkeimmät tekniset parametrit

Seuraavat tekniset parametrit koskevat vaakasuuntaista 12-karaista CNC-revolverikonetta.

Koneen rakenne ja suorituskyky

Vaakasuuntaisella 12-karaisella CNC-revolverikoneella on seuraavat rakenteelliset ja suorituskykyiset ominaisuudet.

· Yksinkertainen työstökeskus. Ohjelmaohjauksessa käytetään Taiwan Hust -ohjausjärjestelmää, jossa on tunnistustoiminto, jotta vältetään hanan tai työkalun vaurioituminen solenoidiventtiilin tai sylinterin viasta. Ihmisen ja koneen välinen vuoropuhelu helpottaa käyttöä.

· Sopii suurten ja keskisuurten osien käsittelyyn. Kerran kiinnitys suoritettu. Korkea tehokkuus ja hyvä tarkkuus.

· Kieroitusmekanismin ei tarvitse vaihtaa lyijyruuvia. Pitch on vakio. Pekingin CTB-pääservomoottori omalla taajuusmuunnolla parantaa kierteen pinnan karheutta ja varmistaa tarkkuuden.

· Tehopääkomponenttien riippumaton tutkimus ja kehitys. Tarkkuushionta. Hyvä kulutuskestävyys. Pitkä käyttöikä.

· Hust CNC -järjestelmä mahdollistaa syöttönopeuden asettamisen tarpeiden mukaan. Pitkäaikaisen käytön jälkeen johtoruuvi kuluu, järjestelmässä on työkalun kompensointitoiminto.

· Kukin moottoroitu liukupinta käyttää keskitettyä automaattista voitelulaitetta työstökoneen käyttöiän varmistamiseksi.

· Servomoottorin ohjaama liukupöydän liike. Useita koordinaatteja voidaan asettaa digitaalisesti. Korkea paikannustarkkuus. Matala tärinä. Nopea vastaus.

· Käsittelyn aikana työkappaleen tila näkyy kosketusnäytöllä. Hälytystoiminto vioista.

· Täysin suljettu suoja varmistaa henkilökohtaisen turvallisuuden ja parantaa käsittelyympäristöä.

Päärakenteen osat

Vaakasuuntainen 12-karainen CNC-revolverikone koostuu seuraavista päärakenneosista.

· Sarake: 1 sarja

· 4. akseli: 1 sarja

· Pohja: 1 sarja

· Elektroninen järjestelmä: 1 sarja

· Hydraulinen ruuvipenkki: 1 sarja

· Sirunpoistojärjestelmä: 1 sarja

Sähköjärjestelmä

Vaakasuuntainen 12-karainen CNC-revolverikone käyttää seuraavia sähkökomponentteja.

· Solenoidiventtiili: Taiwan AirTAC. Hyvä vakaus. Ilmanpaine ei saa olla pienempi kuin 0,5 MPa.

· AC-kontaktori: Schneider. Hyvä vakaus.

· Rele: Omron. Hyvä vakaus.

Voitelujärjestelmä

Jokainen vaakasuuntaisen 12-karaisen CNC-revolverikoneen tehopää on voideltu voilla, jota on helppo käyttää ja käyttää, mikä varmistaa voitelupinnan käyttöiän.

Vakiovarusteet ja asiakirjat

Vaakasuuntaisen 12-karan CNC-revolverikoneen mukana tulee seuraavat lisävarusteet ja asiakirjat.

· Sisältää työkalulaatikon: kaksikärkinen jakoavain 17-19, kuusioavain 1,5-10 (1 sarja).

· Satunnaiset asiakirjat: Järjestelmäspesifikaatiot, käyttöopas, kuljettajan ohjeet (kukin yksi kopio).

Usein kysytyt kysymykset

Mikä on karan liitäntä ja suurin porauskapasiteetti?

Karan käyttöliittymä on ER40. Suurin poraushalkaisija on 60 mm kuparin läpimeneville reikille ja suurin kierrehalkaisija on M50 × 3 mm kuparille.

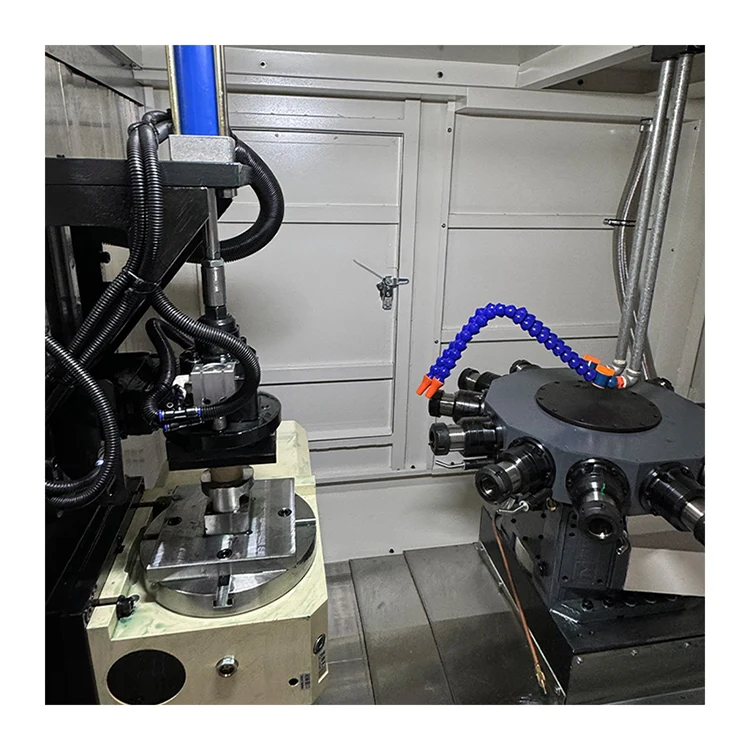

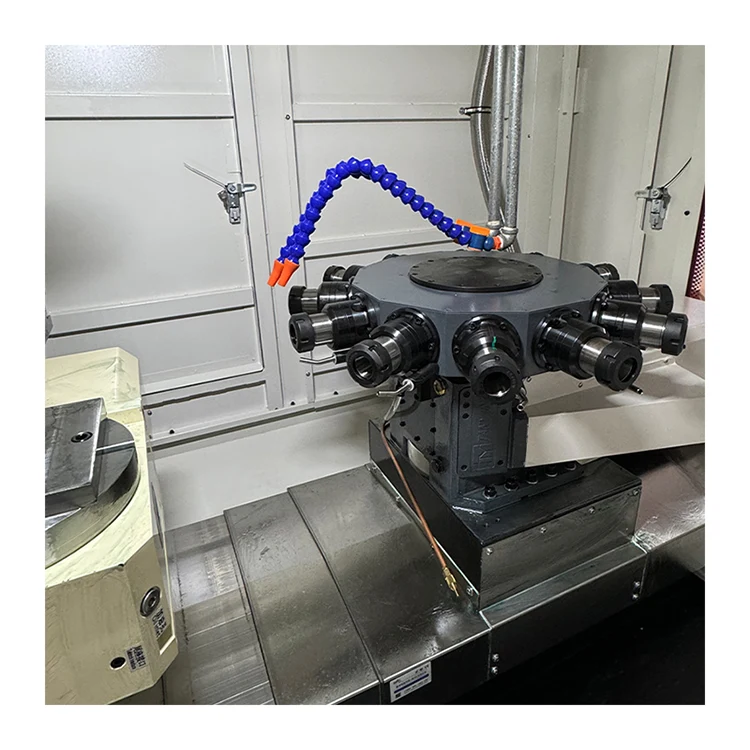

Kuinka monta karaa tornissa on?

Pyörivässä tornissa on 12 karaa. Työkalun vaihtoaika on 0,8 sekuntia per 180 astetta.

Mitkä ovat X-, Y- ja Z-akselien liikkeet?

X-akselin liike on 350 mm, Y-akselin liike on 400 mm ja Z-akselin liike on 300 mm. Suurin liikenopeus kaikille akseleille on 30 m/min.

Mikä on CNC-järjestelmä ja karamoottorin teho?

Kone käyttää Taiwan Hust CNC -järjestelmää, jonka servokaran moottorin teho on 5,5–7,5 kW (valinnainen).

Mikä on koneen paino ja mitat?

Koneen mitat ovat 2200×1765×1922mm ohutlevysuojuksella ja nettopaino 3500kg.

Quanzhou Yueli Automation Equipment Co., Ltd. – Nan'an, Fujian, Kiina – perustettu 2013
