Lineaarinen ohjausporaus Kierteityskeskus avoin tyyppi

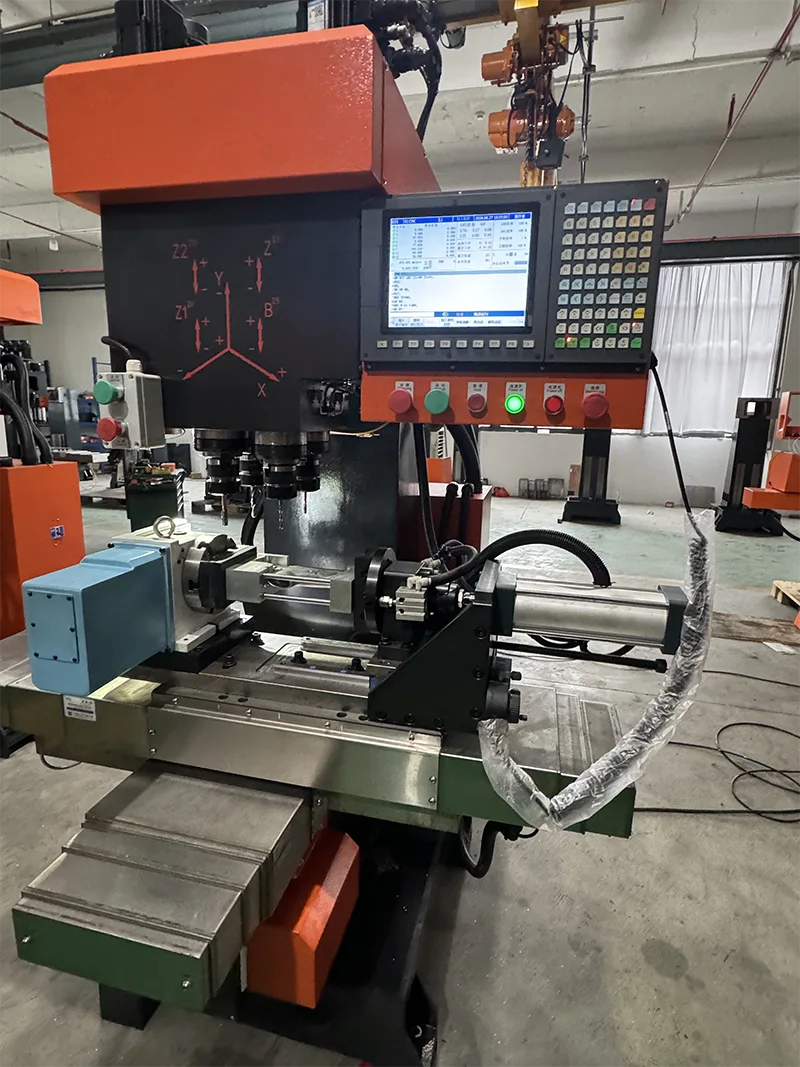

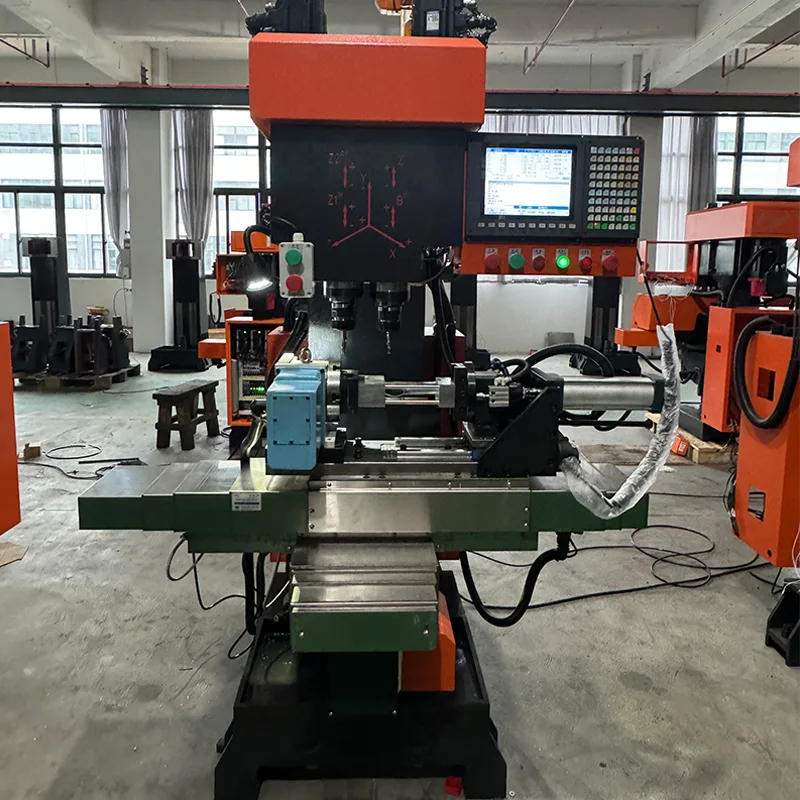

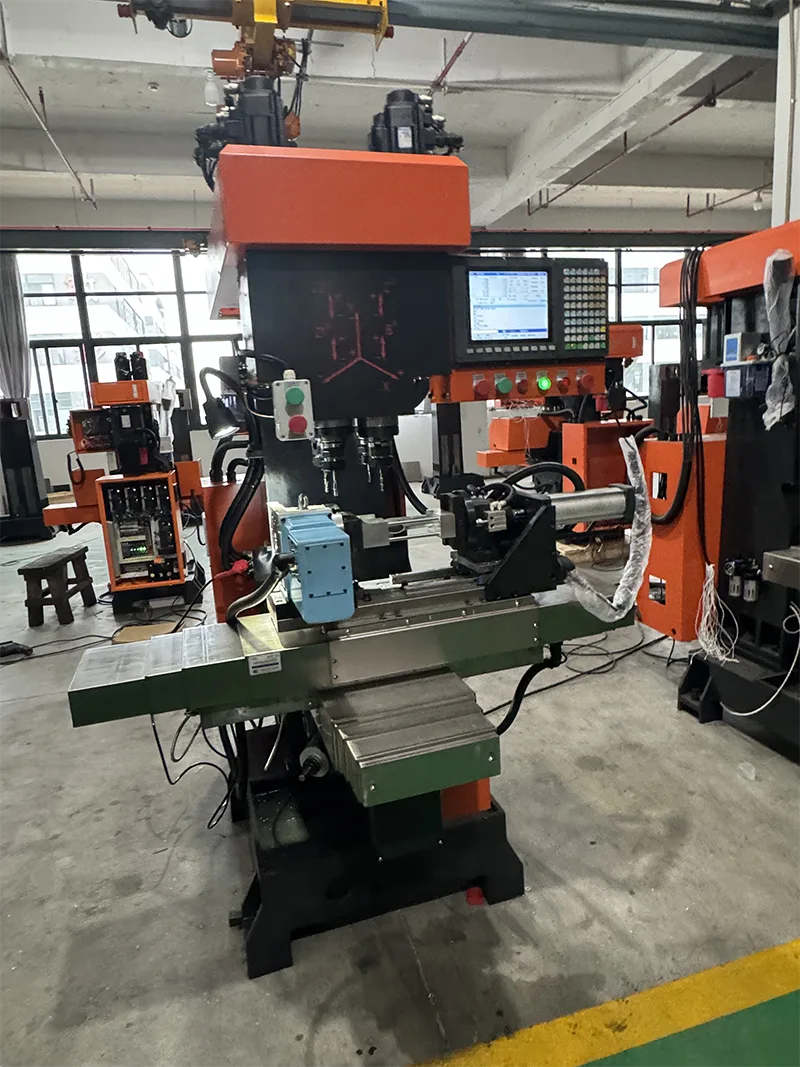

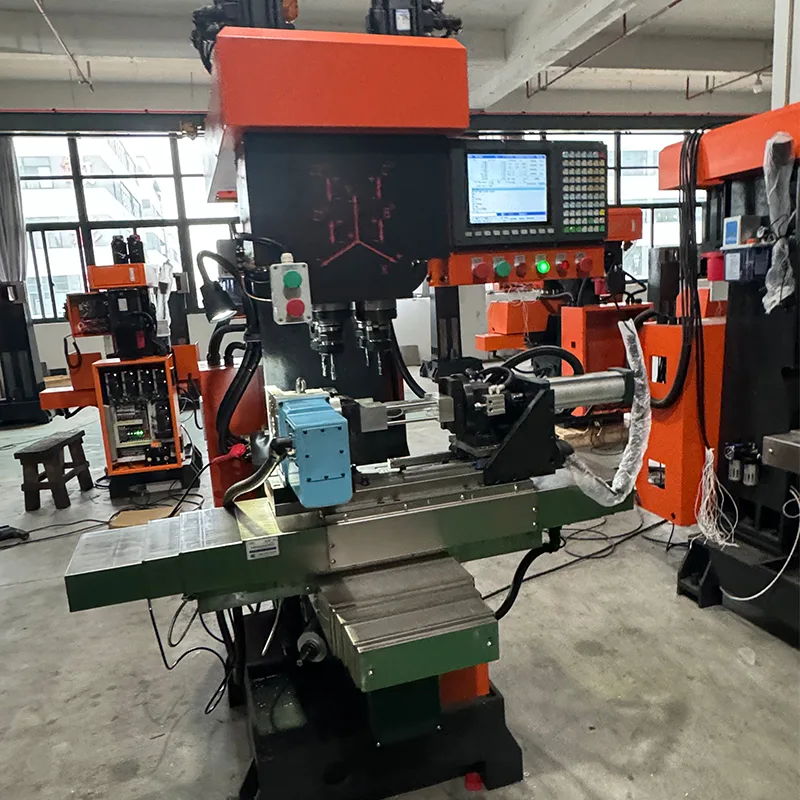

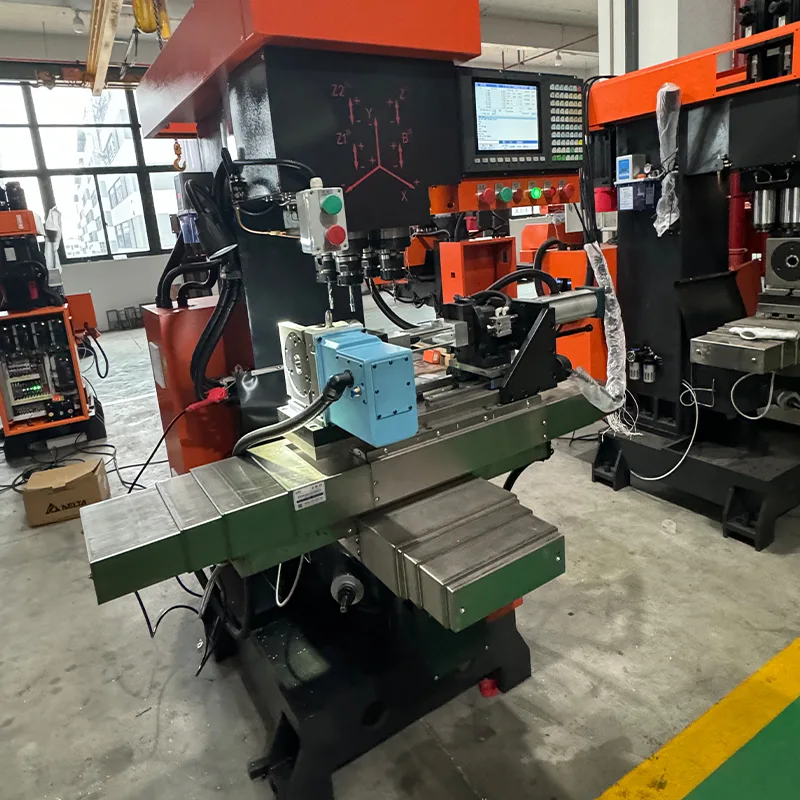

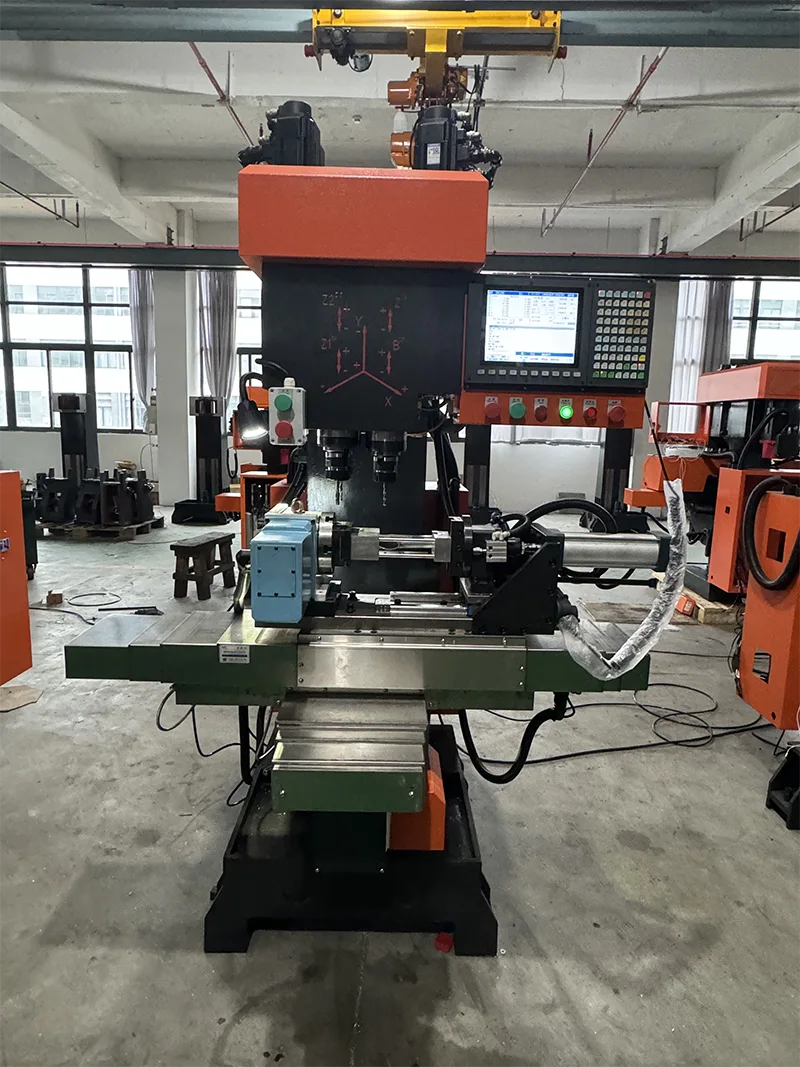

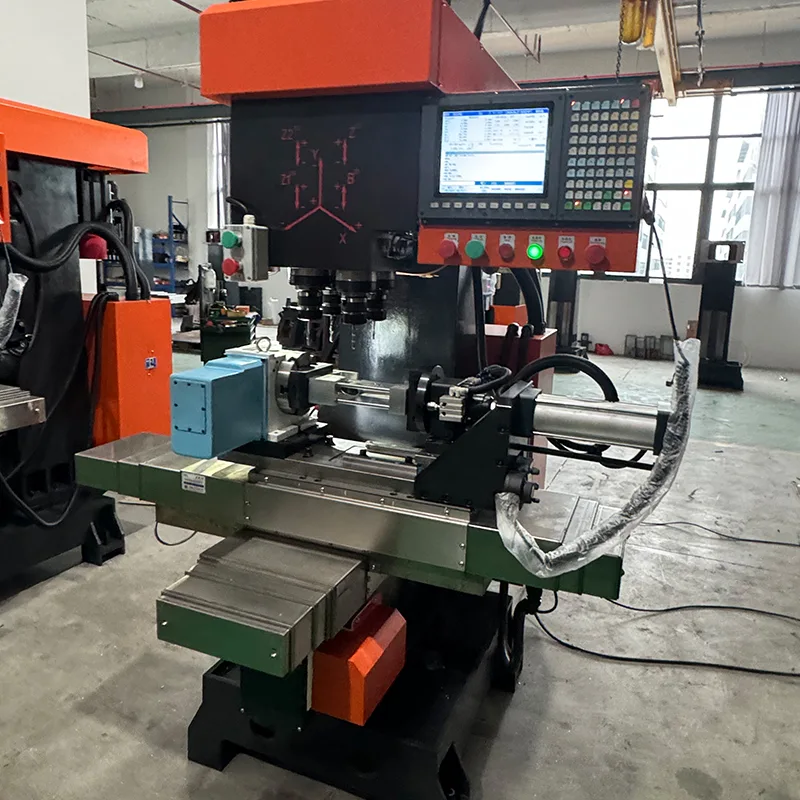

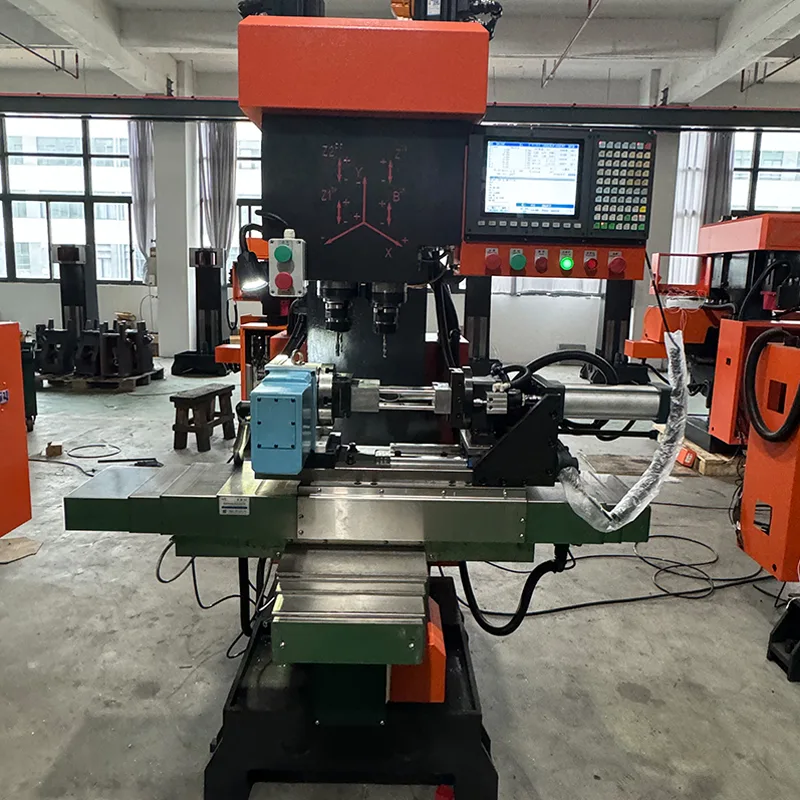

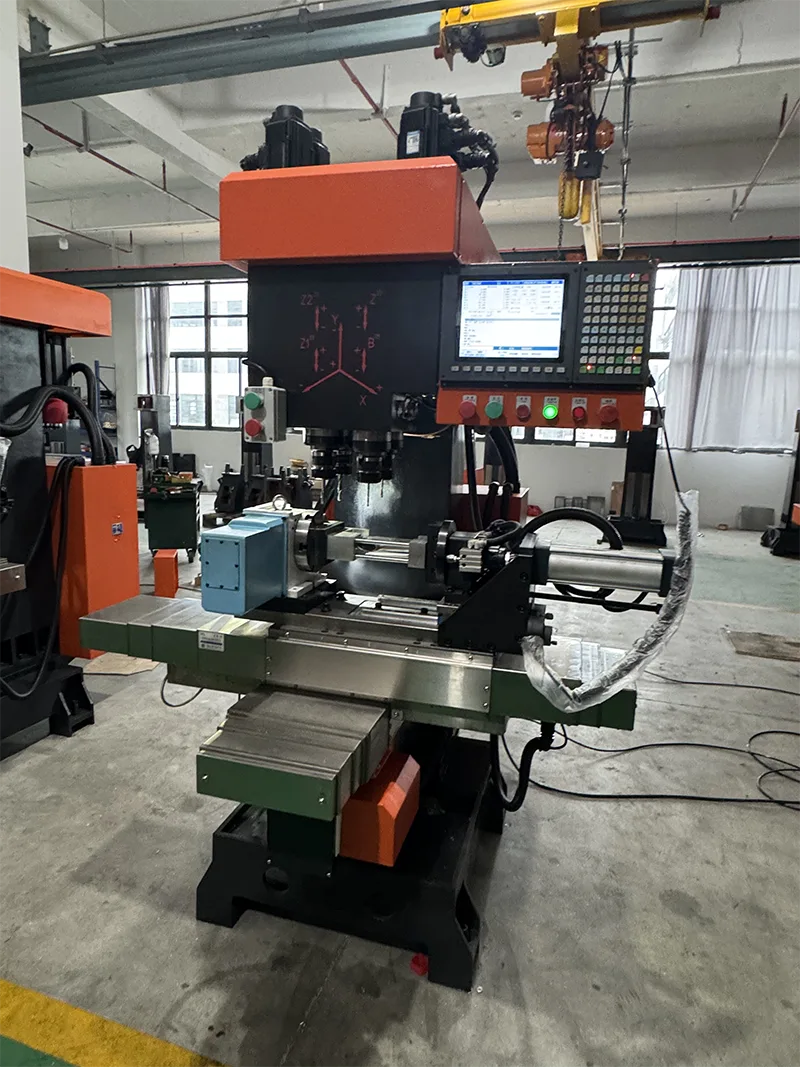

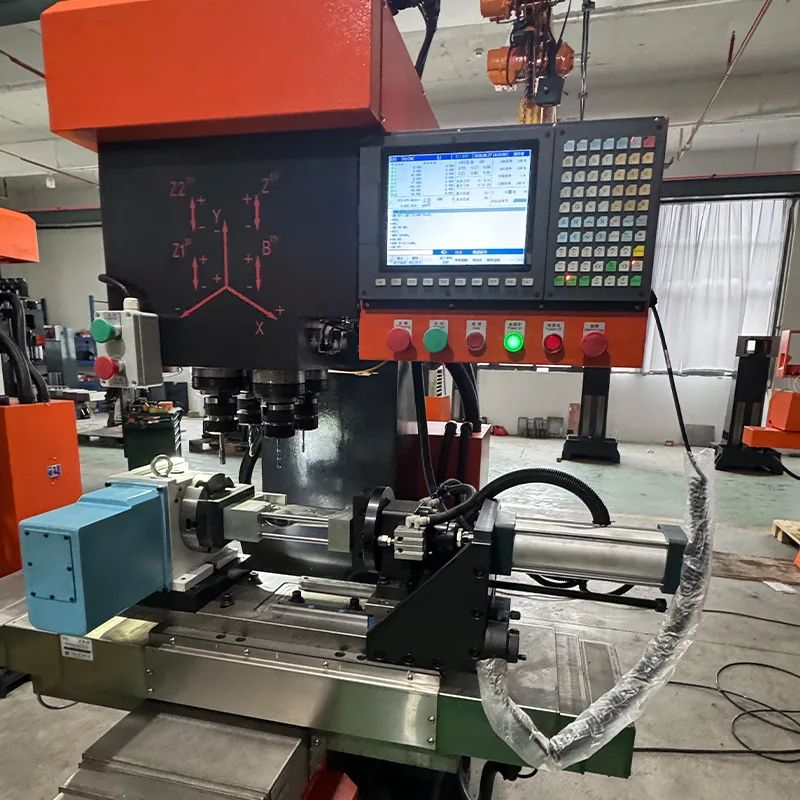

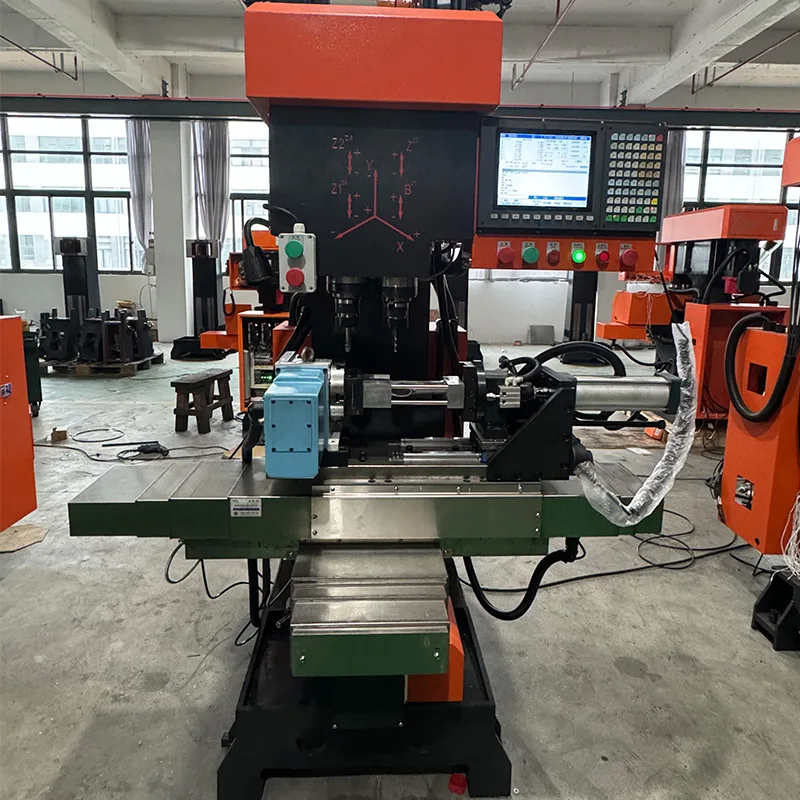

ZSK540 Linear Guide Drilling Kierteityskeskus Open Type on pystysuora 4-akselinen lineaarinen ohjausporauskeskus avoimessa konfiguraatiossa. Tämä malli toimitetaan ilman peltikoteloa, ja siinä on avoin runkorakenne, joka sopii sovelluksiin, joissa ei vaadita täyttä koteloa. Kone on varustettu kosketusnäytöllä varustetulla Taiwan Syntec -väylä-CNC-järjestelmällä, jossa on käyttäjäystävällinen ihmisen ja koneen välinen käyttöliittymä intuitiivista ohjelmointia ja yksinkertaista käyttöä varten. 4-akselisen CNC-toiminnon avulla kaikki neljä akselia voivat suorittaa poraus-, kierre- ja jyrsintätoimintoja. 5,5 kW:n servokaramoottori, jossa on sisäänrakennettu taajuusmuuttaja, mahdollistaa jäykän kierteen ja portaaton nopeudensäädön, mikä varmistaa koneistuksen tarkkuuden.

Koneen kokoonpano ja rakenneominaisuudet

ZSK540 Linear Guide Drilling Tapping Center Open Type on rakennettu seuraavilla vakiokokoonpanoilla ja rakenteellisilla ominaisuuksilla.

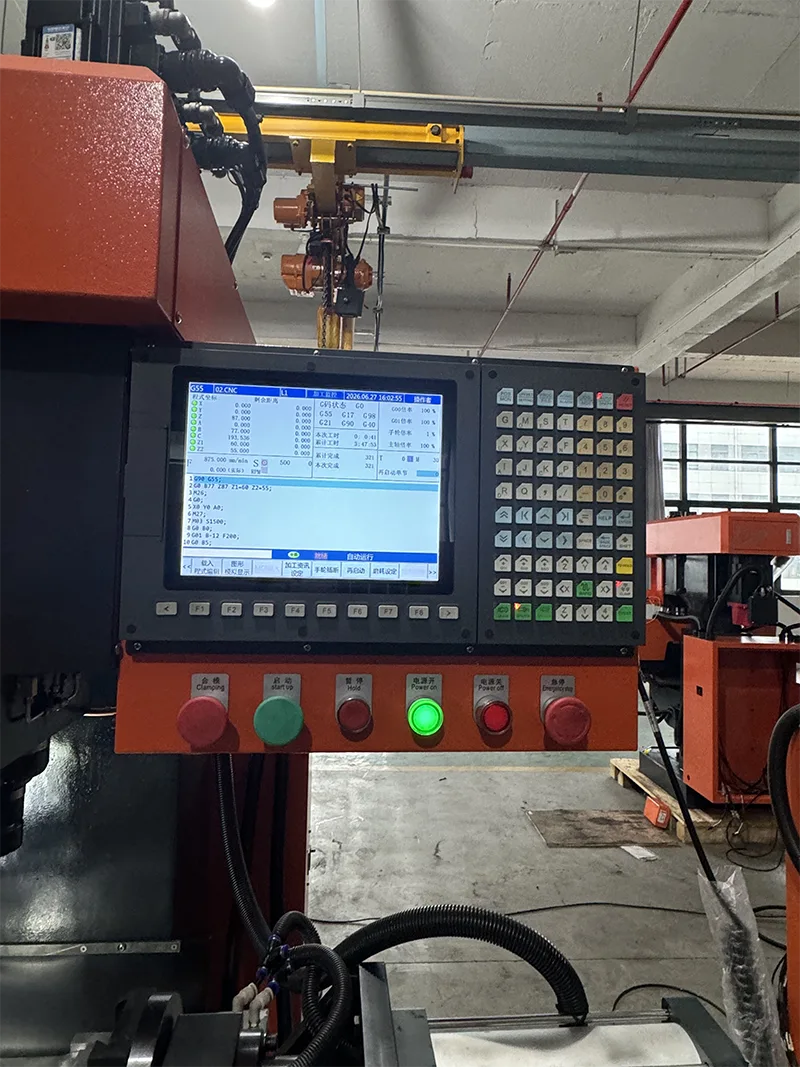

· CNC-järjestelmä: Taiwan Syntec-väylän CNC-järjestelmä kosketusnäytöllä. Käyttäjäystävällinen ihmisen ja koneen käyttöliittymä. Intuitiivinen ohjelmointi. Yksinkertainen toiminta. Nopea oppia.

· Servojärjestelmä: Syntec-servomoottorit, yhteensä 5 yksikköä (4 jarrulla). 5,5 kW Huahong-karan servomoottori.

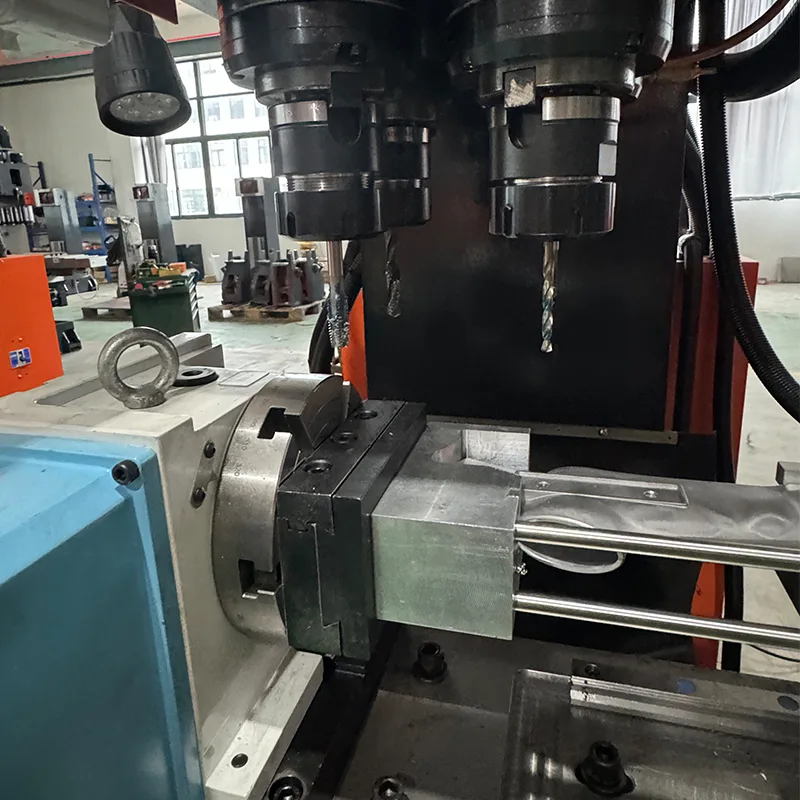

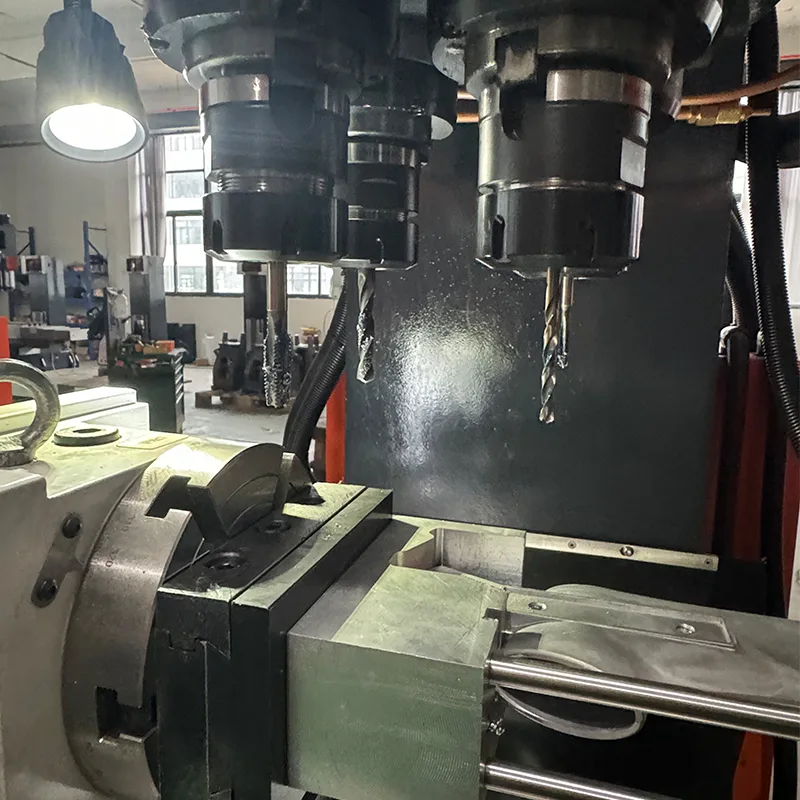

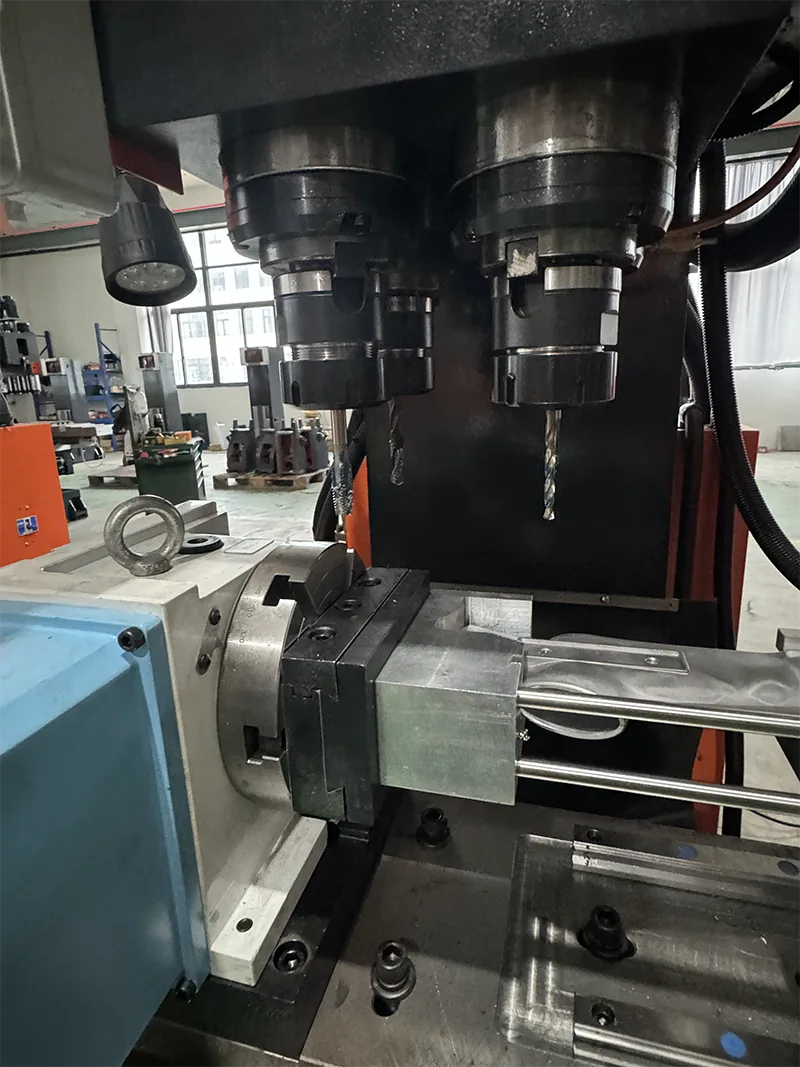

· Kara: BT40 karan kartio. Karan holkin halkaisija 105 mm. Karan nopeus 0-3000 r/min.

· Ohjaimet ja kuularuuvit: Hiwin lineaariohjaimet (6 yksikköä) ja Dinghan kuularuuvit (3 yksikköä). Z-akselin jako 10 mm, X/Y-akselin jako 16 mm. Tukee raskasta leikkausta.

· Pneumaattiset komponentit: Koreasta tuodut pneumaattiset komponentit.

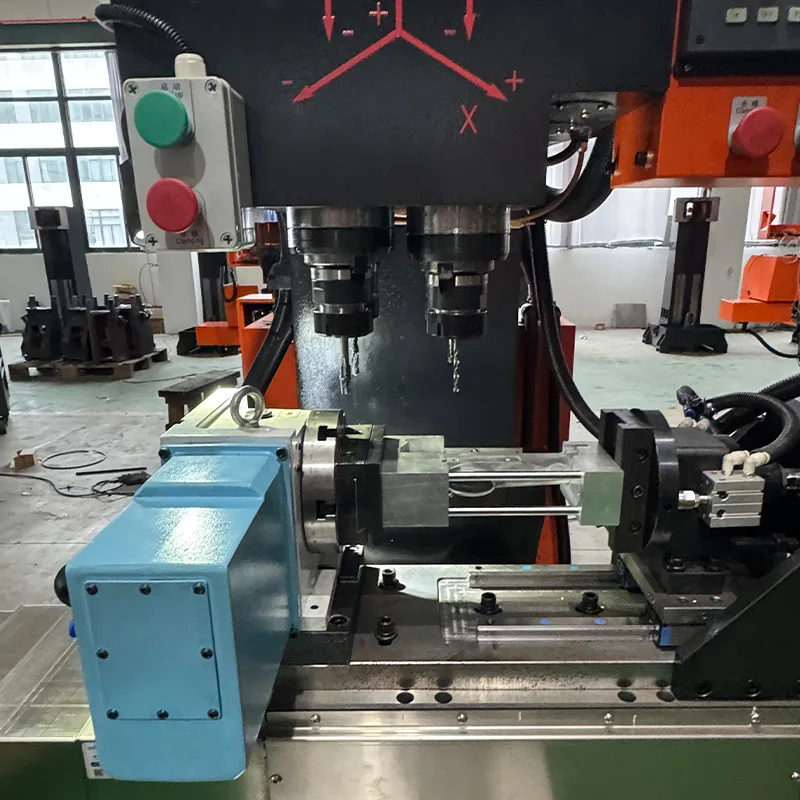

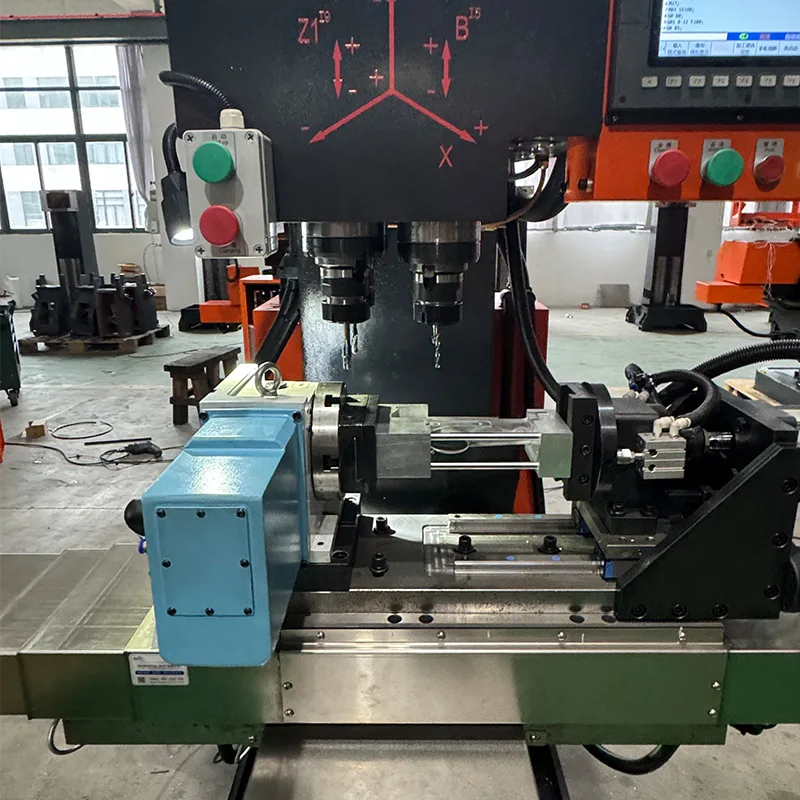

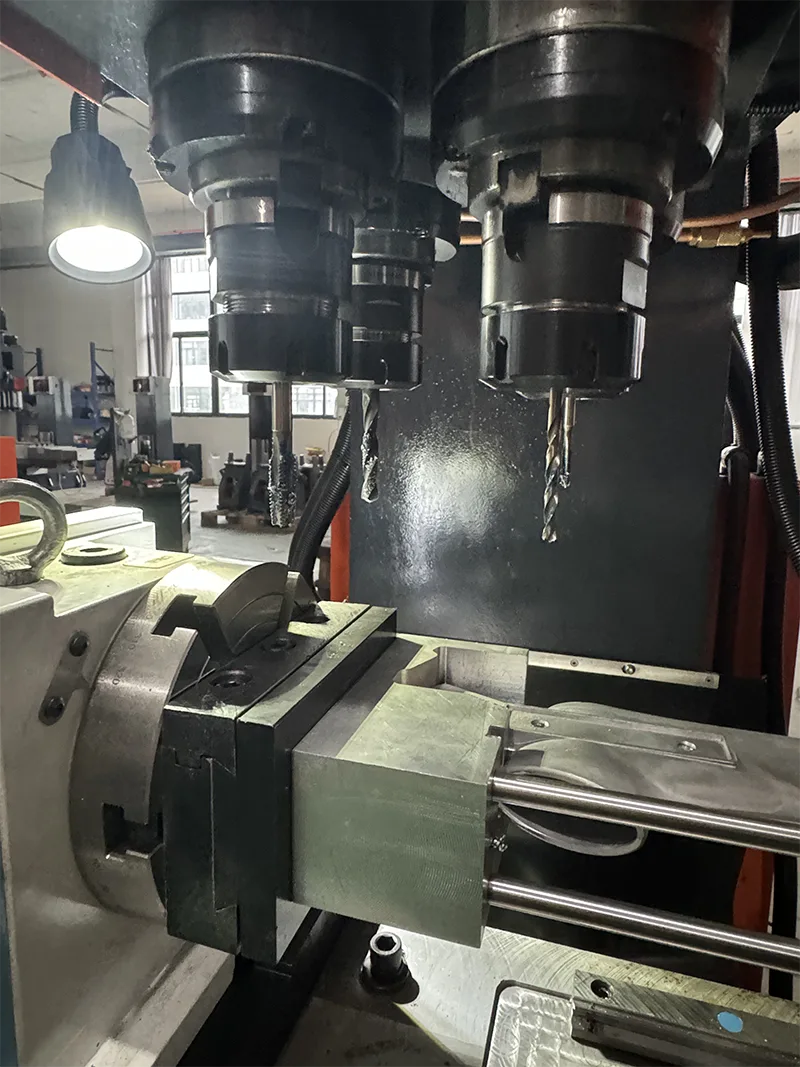

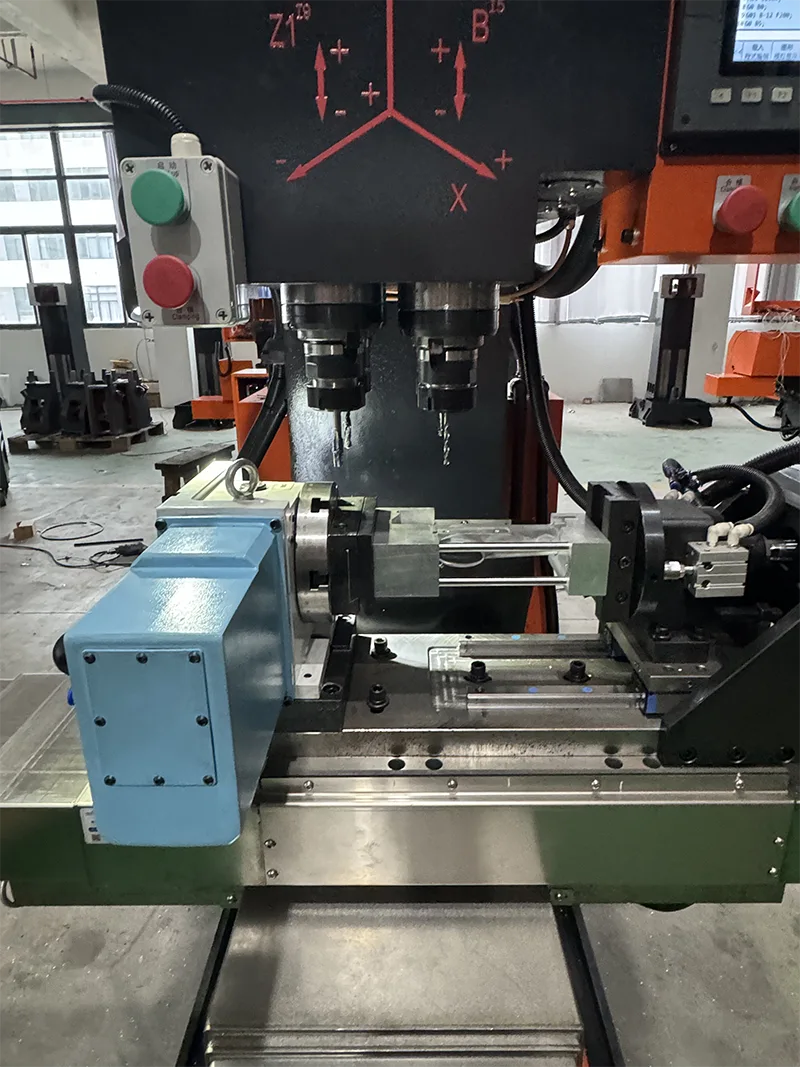

· Neljäs akseli: Varustettu neljännellä akselilla poraamiseen, kierteitykseen, jyrsintään ja uraan eri tasoilla.

· Sähkökomponentit: Kiinan standardit sähkökomponentit. Jäähdytysnestesäiliö mukana.

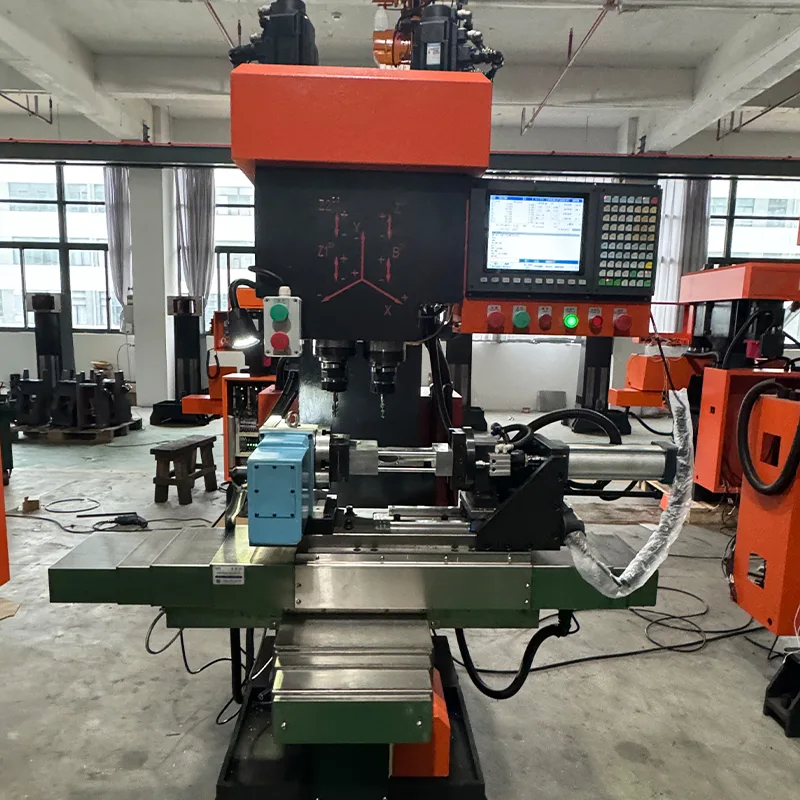

· Avoin malli: Ei peltikoteloa. Avoin runkorakenne helpottaa pääsyä ja työkappaleen lataamista.

Tekniset tiedot

Seuraavat tekniset parametrit koskevat ZSK540 Linear Guide Drilling Kierteityskeskuksen avointa tyyppiä.

Neljännen akselin tekniset tiedot

ZSK540 Linear Guide Drilling Kierteityskeskus Open Type on varustettu neljännellä akseliyksiköllä. Seuraavat parametrit ovat voimassa.

Koneistusominaisuudet ja käyttöedut

ZSK540 Linear Guide Drilling Tapping Center Open Type on suunniteltu tehokkaaseen tuotantoon seuraavilla ominaisuuksilla ja eduilla.

· Moniakselinen työstö: 4-akselinen CNC-toiminto mahdollistaa porauksen, kierteityksen, jyrsinnän ja uran eri tasoilla neljännellä akselilla.

· Raskas leikkauskapasiteetti: Työpöytä ja keskikannatin Hiwin-rullaohjaimilla ja rullapalloruuveilla tukevat raskaita leikkaustoimintoja.

· Suuri tarkkuus: Digitaalinen paikannus korkealla toistuvalla paikannustarkkuudella. Nopea työkalun säätönopeus.

· Tuottavuus: Kätevän käytön ansiosta yksi käyttäjä voi käyttää useita koneita, mikä vähentää työvoimakustannuksia ja työvoimaintensiteettiä.

· Avoin malli: Peltikotelon puuttuminen mahdollistaa helpon pääsyn työkappaleen lastaukseen ja huoltoon.

Valmistusprosessi ja laadunvarmistus

Yueli noudattaa tiukkoja valmistus- ja laadunvalvontaprosesseja varmistaakseen koneen luotettavuuden ja tarkkuuden.

· Materiaalin käsittely: Valurauta käsitelty korkeassa lämpötilassa ja vanhentamalla yli 6 kuukauden ajan.

· Tarkkuusasennus: Tiukka kokoonpanoprosessi lineaarisille ohjaimille, kuularuuveille ja laakereille.

· Ammattimainen kaavinta: Moottorin alustan kaapiminen, karan päiden kaapiminen ja pilariasennuksen pinnan kaapiminen.

· Laaduntarkastus: Pitch-virheiden havaitseminen ja samanaikainen suoruusmittaus X- ja Y-suunnassa. Karan pystysuora työpöytään 0,01 mm. Z-akselin ohjausrata pöydän kohtisuoraan 0,01 mm:n sisällä. X-Y-akselin ohjaustien kohtisuora 0,005 mm:n sisällä.

· Jäljitettävyys: Tieteellinen tuotanto täysin jäljitettävällä laadunvalvontajärjestelmällä.

Sovelluskentät

ZSK540 Linear Guide Drilling Tapping Center Open Type sopii metallin leikkaamiseen useilla Yuelin palvelemilla aloilla.

· Materiaalit: Kupari, alumiini, sinkkiseos, teräs.

· Saniteettitavarat – LVI-osat ja varusteet.

· Palonsuojaventtiilit – venttiilirungot ja komponentit.

· Laitteet – oven ohjauslaitteistot, sähkölaitteet.

· Auton osat – moottorin osat, moottoripyörän tarvikkeet.

· Aerospace – tarkkuuskomponentit.

· Konevalmistus – yleiset koneenosat.

Usein kysytyt kysymykset

Mitä eroa on tällä mallilla ja mukana toimitetulla versiolla?

Tässä mallissa ei ole peltikoteloa. Se on avoimen tyyppinen kokoonpano.

Mikä on karan kartio ja suurin porauskapasiteetti?

BT40 karan kartio. Poran suurin halkaisija on 50 mm. Suurin kierrehalkaisija on 50 mm.

Mikä on X- ja Y-akselin liike?

X-akselin liike on 400 mm. Y-akselin liike on 280 mm.

Minkä merkkiset lineaariohjaimet ja kuularuuvit ovat?

Hiwin lineaariohjaimet ja kuularuuvit. Taiwan Syntec CNC-järjestelmä. Koreasta tuodut pneumaattiset komponentit.

Mille teollisuudenaloille tämä kone sopii?

Saniteettitavarat, palosuojaventtiilit, laitteistot, sähkölaitteet, ilmailu, konevalmistus, autonosat.
