Pystysuora CNC-kolmiakselinen

Kolmiakselinen pystysuora CNC ZSK-4150X4 on yrityksemme kypsä tuote. Tämä työstökone ratkaisee ongelman, että poraus, kalvaaminen ja kierteitys eivät onnistuneet samanaikaisesti, kun työstetään suurta määrää osia. Täydellinen poraus, kalvaaminen, viisto ja kierre sekä muut vaatimukset, se on ihanteellinen mekaaninen laite korkean hyötysuhteen ja energiansäästön saavuttamiseksi. Kone on helppokäyttöinen ja sitä voidaan käyttää vapaasti ilman erityistä teknistä henkilökuntaa. Yrityksellä on yli kymmenen vuoden ammattiteknologiaa ja tiukkaa laadunvalvontaa, ja sillä on hyvä myynnin jälkeinen palvelu, jonka asiakkaat ottavat hyvin vastaan.

Tuotteen esittely

Kolmiakselinen pystysuora CNC ZSK-4150X4 on yrityksemme kypsä tuote. Tämä työstökone ratkaisee ongelman, että poraus, kalvaaminen ja kierteitys eivät onnistuneet samanaikaisesti, kun työstetään suurta määrää osia.

· Täydellinen poraus, kalvaaminen, viisto ja kierre yhdellä toimenpiteellä.

· Ihanteellinen mekaaninen laite korkean hyötysuhteen ja energiansäästön saavuttamiseksi.

· Helppo käyttää ilman erityistä teknistä henkilökuntaa.

· Yli kymmenen vuoden ammattitekniikka ja tiukka laadunvalvonta.

· Hyvä myynnin jälkeinen palvelu, hyvin vastaan ​​asiakkaiden.

Pääominaisuudet

Pystysuorassa CNC-kolmiakselisessa ZSK-4150X4:ssä on seuraavat ominaisuudet.

· Useiden osien käsittely, poraus ja kalvaus sekä kierteitys suoritetaan kerralla ja tehokkaasti.

· Runko on kompakti ja jäykkä.

· Pääakseli on valmistettu korkealaatuisesta seosteräksestä ja se on karkaistu ja lämpökäsitelty, tarkasti hiottu. Sillä on korkea kulutuskestävyys.

· Liukuva pinta sammuu yliäänitaajuudella. Siinä on voitelulaite, joka varmistaa liukupinnan käyttöiän.

· Työpöydän vasen ja oikea liike omaksuu käynnistyslaitteen ja puskuriasemointilaitteen, jolla on pieni tärinä ja nopea liike.

· Veitsen kahvassa on vetotanko, jota ei ole helppo pudota. Sillä on korkea turvallisuus.

Tekniset tiedot

Seuraavat tekniset parametrit koskevat pystysuoraa CNC-kolmiakselista ZSK-4150X4.

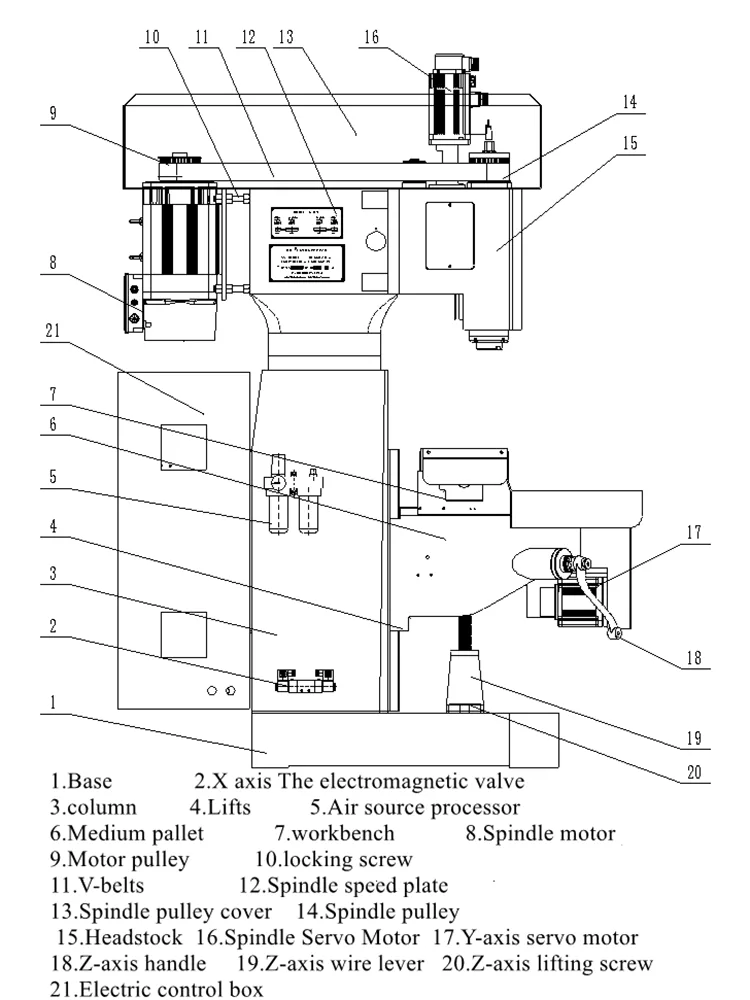

Työstökoneiden mekanismi ja suorituskyky

Pystysuuntaisen CNC-kolmiakselisen ZSK-4150X4:n suunnittelussa on otettu käyttöön jyrsinkoneen ja sitä tukevan käynnistyslaitteen rakenteelliset ominaisuudet, joilla on korkea prosessointitehokkuus, vakaa tarkkuus ja yksinkertaiset käyttötoimenpiteet. PLC:n käyttö logiikkaohjauksen käsittelyyn voi tehokkaasti välttää kaaren oikosulun, joka johtuu moottorin eteen- ja taaksepäinkytkemisestä. Samanaikaisesti magneettiventtiilin ohjaamiseen käytetään pulssilaukaisumenetelmää, jotta vältetään ilmiö, että magneettiventtiilin kela on jännitteessä pitkään, mikä aiheuttaa kelan palamisen.

· Rakenne: Yksinkertainen koneistuskeskus. Ohjelmaohjauksessa käytetään Taiwan Yitu -ohjausjärjestelmää, jossa on tunnistustoiminto, jotta vältetään hanan tai työkalun vaurioituminen solenoidiventtiilin tai öljysylinterin viasta. Ihmisen ja koneen välinen vuoropuhelu helpottaa käyttöä.

· Soveltuu suurten ja keskisuurten osien käsittelyyn. Kerran kiinnitys. Korkea tehokkuus ja hyvä tarkkuus.

· Kierremekanismia ei tarvitse vaihtaa lyijyruuvia. Pitch on vakio. Pekingin supersynkroninen pääservomoottori omalla taajuusmuunnolla parantaa kierteen pinnan karheutta ja varmistaa tarkkuuden.

· Tehopääkomponenttien riippumaton tutkimus ja kehitys. Tarkkuushionta. Hyvä kulutuskestävyys ja pitkä käyttöikä.

· Hust CNC-järjestelmä voi asettaa syöttönopeuden tarpeiden mukaan. Pitkäaikaisen käytön jälkeen johtoruuvi kuluu, järjestelmässä on työkalun kompensointitoiminto.

· Jokainen moottoroitu liukupinta ottaa käyttöön keskitetyn automaattisen voitelulaitteen työstökoneiden käyttöiän varmistamiseksi.

· Servomoottorin ohjaama liukupöydän liike. Useita koordinaatteja voidaan asettaa digitaalisesti. Korkea paikannustarkkuus. Matala tärinä. Nopea vastaus.

· Käsittelyn aikana työkappaleen tila näkyy kosketusnäytön kautta. Hälytystoiminto vioista.

· Täysin suljettu suoja varmistaa henkilökohtaisen turvallisuuden ja parantaa käsittelyympäristöä.

Sähköjärjestelmä

Kolmiakselinen pystysuora CNC ZSK-4150X4 käyttää seuraavia sähkökomponentteja.

· Solenoidiventtiili: Taiwan AirTAC. Hyvä vakaus. Ilmanpaine ei saa olla pienempi kuin 0,5 MPa.

· AC-kontaktori: Korean LS. Hyvä vakaus.

· Rele: Omron. Hyvä vakaus.

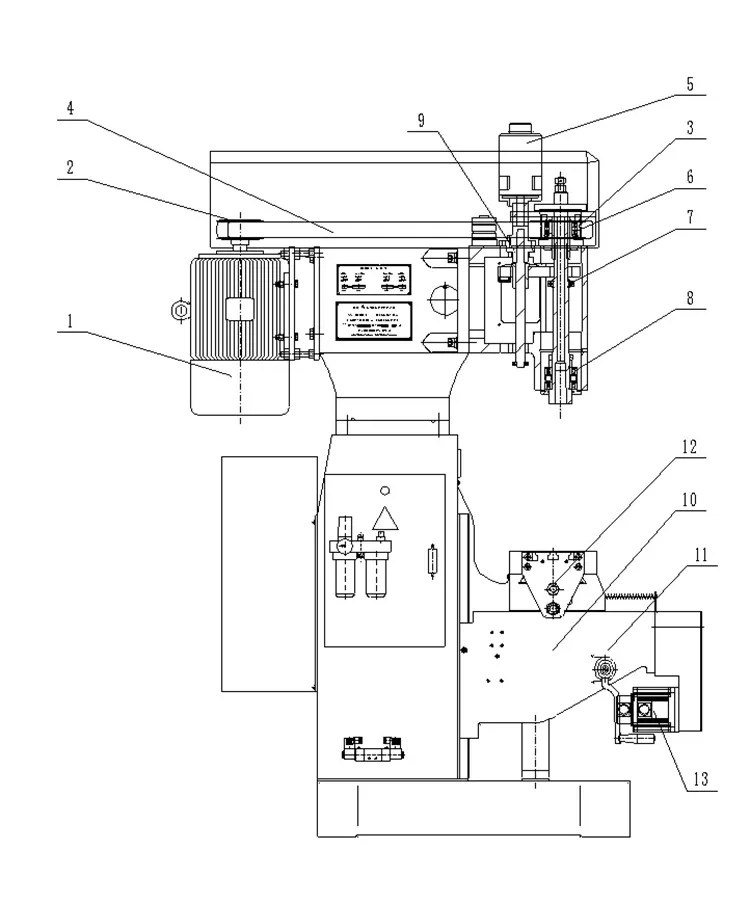

Voimansiirtojärjestelmä

Kolmiakselinen pystysuora CNC ZSK-4150X4 käyttää seuraavia voimansiirtokomponentteja.

Voitelujärjestelmä

Karan holkki ja ohjauskiskon pinta on voideltu manuaalisella voitelupumpulla, mikä tekee käytöstä helpompaa ja kattavampaa varmistaen voitelupinnan käyttöiän.

Käyttöä ja käsittelyä koskevat varotoimet

Seuraavat varotoimet ovat pystysuoran CNC-kolmiakselisen ZSK-4150X4:n käyttöohjeesta.

· Lue käyttöohje ja mukana tulevat asiakirjat ennen käyttöä.

· Virtalähde: kolmivaiheinen nelijohdin, kapasiteetti 7KW, eristetyn johdon poikkipinta-ala vähintään 4mm² (kupari).

· Älä asenna lähelle lämmönlähdettä, korkeaa lämpötilaa tai pölyisiä alueita.

· Lisää öljyä öljymerkkiviivaan ennen ensimmäistä käyttöä pakkauksesta purkamisen jälkeen.

· Jäähdytyspumppu ei voi toimia ilman nestettä.

· Älä jaa virtalähdettä sähköhitsauskoneiden tai suur-/keskitaajuisten laitteiden kanssa.

· Maadoitusjohdin on liitettävä standardiin. Poikkileikkaus vähintään 2,5 mm².

· Kun virta on kytketty päälle, käytä testikynää varmistaaksesi, ettei koneen ulkopuoli ole sähköistetty ennen koeajoa.

· Käynnistä öljypumpun moottori ohjekirjan mukaisesti. Tarkkaile, onko öljypumppu käännetty.

· Lähestyskytkimet on säädetty ja korjattu. Pienet säädöt sallittu. Suuret muutokset konsultoivat huoltopalvelua.

· Invertterin parametrit asetettu ennen tehdasta. Käyttäjä ei saa määrittää erikseen.

· Älä paina "manuaalinen"-painiketta nopeasti ja usein välttääksesi invertterin hälytyksen.

· Kun vaihdat työkalua tai säädät käyttöhihnaa, katkaise ulkoinen virtalähde.

· Keltavihreä maadoitusliitin on maadoitettu. Älä kytke vaihejohtoa nollaliittimeen (N).

· Älä valitse ylikuormitustoimintoa. Käytä sopivia työkaluja, leikkuumäärää, syöttönopeutta.

· Lukituskytkin sähköisessä ohjauskotelossa. Katkaise virta ja lukitse huoltotarkastuksen ajaksi.

Usein kysytyt kysymykset

Mikä on tämän koneen karan kartio?

Vertical CNC:n kolmiakselisen ZSK-4150X4 karan kartio on MT4.

Mikä on suurin reiän halkaisija, joka voidaan työstää?

Suurin reiän halkaisija on Ф50 mm käsiteltäessä kupariosia, joissa on 4 leikkausreunaa ja syöttö kierrosta kohti 0,16 mm/r.

Mikä on suurin kierrehalkaisija?

Suurin kierteityshalkaisija on Ф50 mm kupariosien käsittelyssä. Mitkä ovat X-, Y- ja Z-akselien liikeradat?X-akselin liike on 400 mm, Y-akselin liike on 250 mm ja Z-akselin liike on 320 mm.

Mikä on karan nopeusalue?

Z1- ja Z2-akselin karan nopeusalue on 619 - 1420 r/min servoohjauksella.

Mikä on karan moottorin teho ja koneen kokonaispaino?

Karan servomoottorin teho on 5,5 kW 380 V:lla ja koneen nettopaino on 2500 kg.

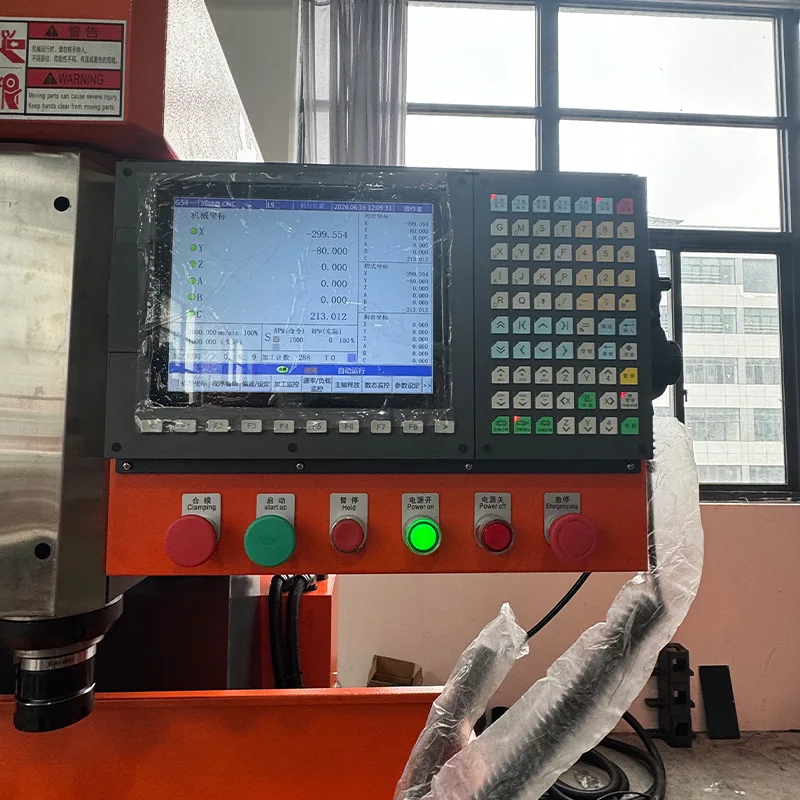

Mitä ohjausjärjestelmää tämä kone käyttää?

Kone käyttää Taiwan Yitu -ohjausjärjestelmää, jossa on ihmis-koneystävällinen vuoropuhelu helpon käytön vuoksi.
