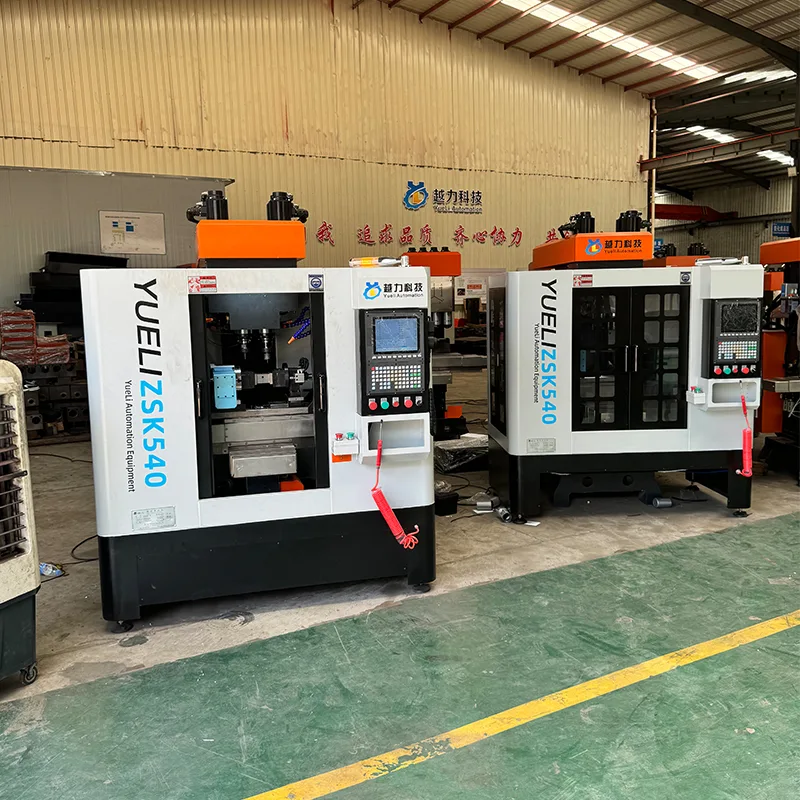

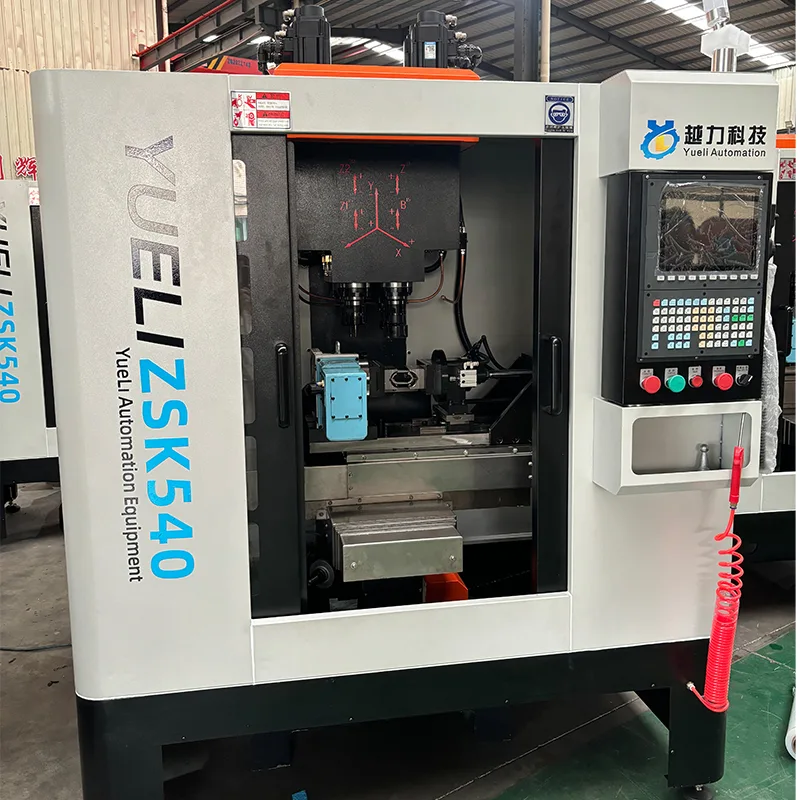

Pystysuuntainen 4-akselinen porauskeskiö

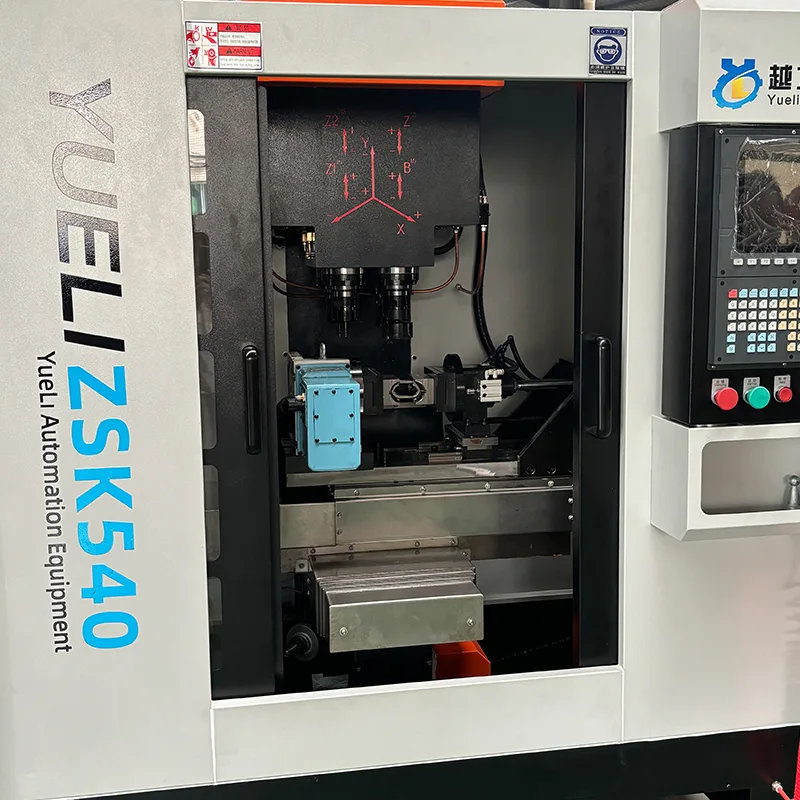

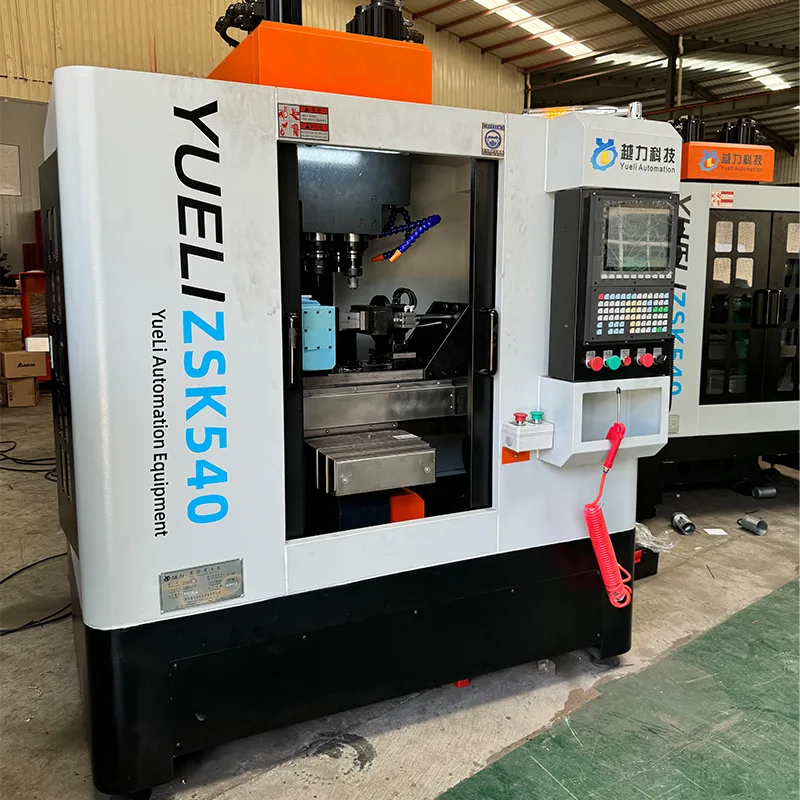

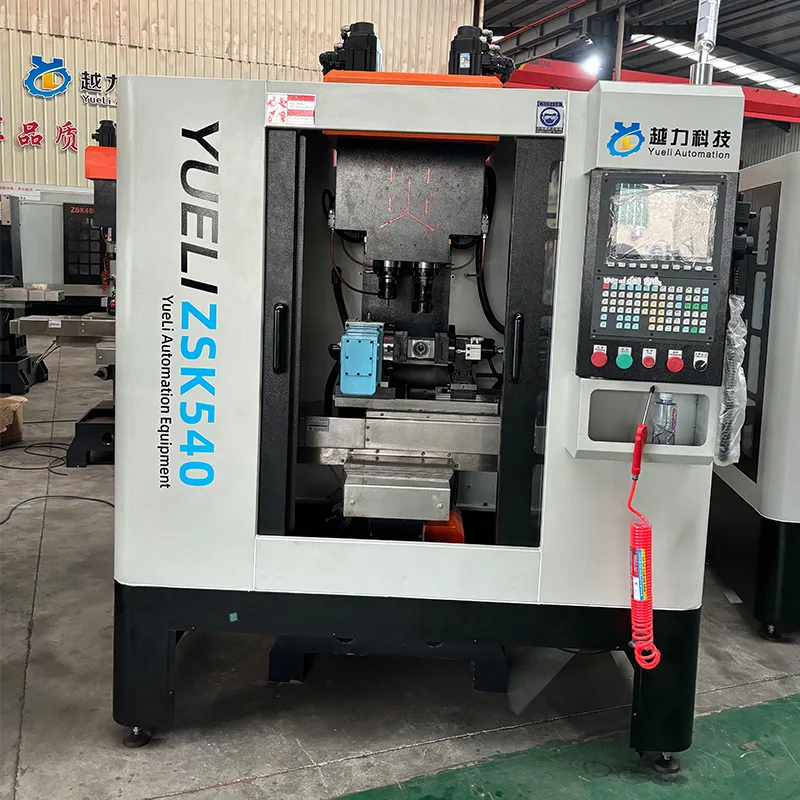

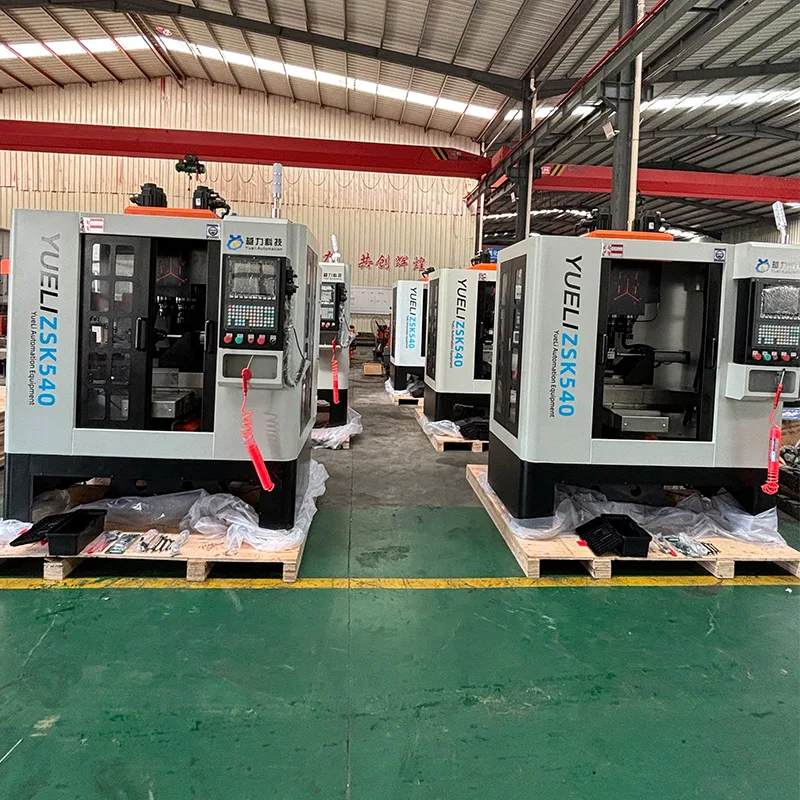

Yueli ZSK540-A pystysuora 4-akselinen porauskierrekeskus. Taiwan Syntec-väylän CNC-järjestelmä kosketusnäytöllä. Ihmisen ja koneen käyttöliittymä. Käyttäjäystävällinen dialogi. Intuitiivinen ohjelmointi. Yksinkertainen toiminta. Nopea oppia. 4-akselinen CNC-toiminto: kaikki neljä akselia voivat porata, kierrettää ja jyrsintä. Hiwin palloruuvisyöttö. 5,5 kW servo-karamoottori. Jäykkä koputus. Sisäänrakennettu taajuusmuuttaja. Portaaton nopeudensäätö. Takaa koneistuksen tarkkuuden. Varustettu neljännellä akselilla. Suorittaa porauksen, kierretyksen, jyrsinnän ja uran eri tasoilla. Koreasta tuodut pneumaattiset komponentit. Työpöytä ja keskikannatin Hiwin-rullajohteilla ja rullapalloruuveilla. Tukee raskasta leikkausta. Digitaalinen paikannus. Korkea toiston paikannustarkkuus. Nopea työkalun säätö. Kätevä käyttö. Yksi kuljettaja voi käyttää useita koneita. Alentaa työvoimakustannuksia ja vähentää työvoimaintensiteettiä. Täysi kotelo. Pitää työpajan puhtaana.

Ydinedut

Pystysuorassa 4-akselisessa porauskeskiössä ZSK540-A on seuraavat keskeiset ominaisuudet, jotka takaavat vakaan suorituskyvyn ja tehokkaan toiminnan.

· Taiwan Syntec-väylän CNC-järjestelmä kosketusnäytöllä. Käyttäjäystävällinen ihmisen ja koneen käyttöliittymä. Intuitiivinen ohjelmointi. Yksinkertainen toiminta. Nopea oppia.

· 4-akselinen CNC-toiminto: kaikki neljä akselia voivat porata, kierteillä ja jyrsintä. Hiwin palloruuvisyöttö. 5,5 kW servo-karamoottori. Jäykkä koputus. Sisäänrakennettu taajuusmuuttaja. Portaaton nopeudensäätö. Takaa koneistuksen tarkkuuden.

· Varustettu neljännellä akselilla. Suorittaa porauksen, kierretyksen, jyrsinnän ja uran eri tasoilla.

· Koreasta tuodut pneumaattiset komponentit.

· Työpöytä ja keskikannatin Hiwin-rullajohteilla ja rullapalloruuveilla. Tukee raskasta leikkausta.

· Digitaalinen paikannus. Korkea toiston paikannustarkkuus. Nopea työkalun säätö.

· Kätevä käyttö. Yksi kuljettaja voi käyttää useita koneita. Vähentää työvoimakustannuksia ja työvoimaintensiteettiä.

· Täysi kotelo. Pitää työpajan puhtaana.

Tekniset tiedot

Seuraavat tekniset parametrit koskevat pystysuoraa 4-akselista porauskeskiötä ZSK540-A.

Pääasetusluettelo

Seuraavat komponentit ovat vakiona pystysuorassa 4-akselisessa porauskeskuksessa ZSK540-A.

Neljännen akselin tekniset tiedot

Kone on varustettu neljännellä akselilla. Seuraavat parametrit koskevat neljännen akselin yksikköä.

Valmistus- ja laadunvalvontaprosessi

Yueli noudattaa jäsenneltyä valmistusprosessia varmistaakseen koneen laadun.

· Valurauta, joka on käsitelty korkeassa lämpötilassa ja vanhentamalla yli 6 kuukauden ajan.

· Tarkkuuskokoonpanoprosessi: lineaarinen ohjainkokoonpano, kuularuuvikokoonpano, laakerikokoonpano.

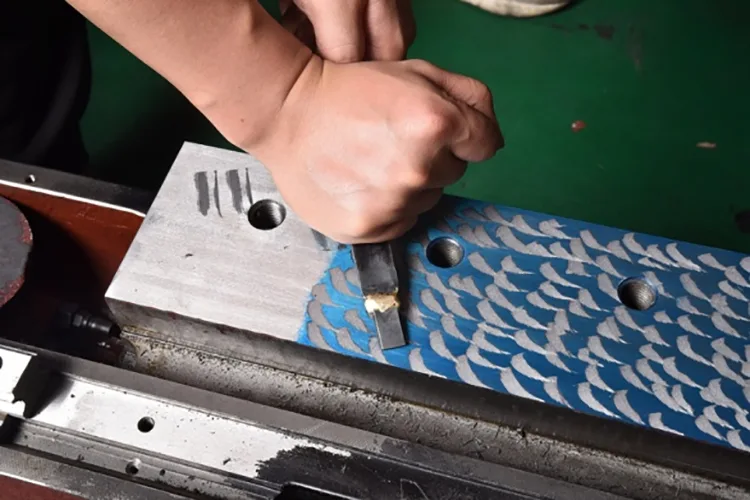

· Ammattimainen kaavinta: moottorin alustan kaapiminen, karan päiden kaapiminen, pylväsasennuspinnan kaapiminen.

· Tieteellinen tuotanto täysin jäljitettävällä laadunvalvontajärjestelmällä.

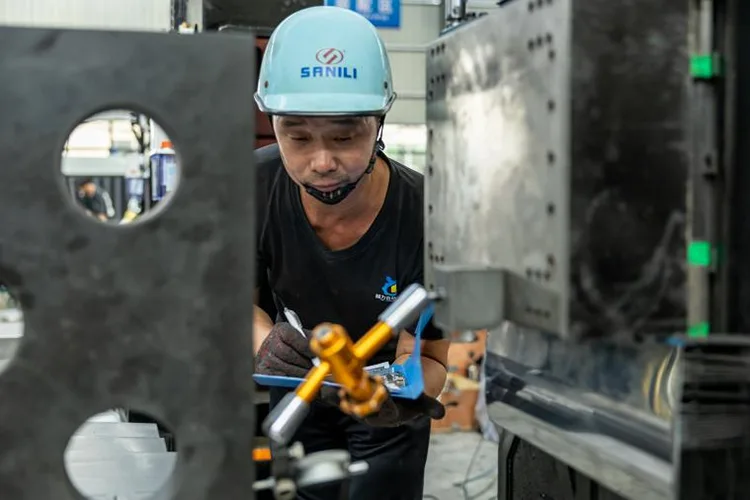

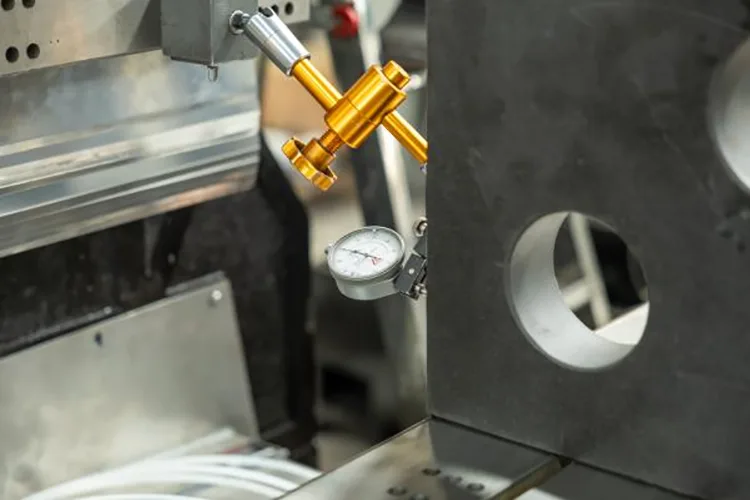

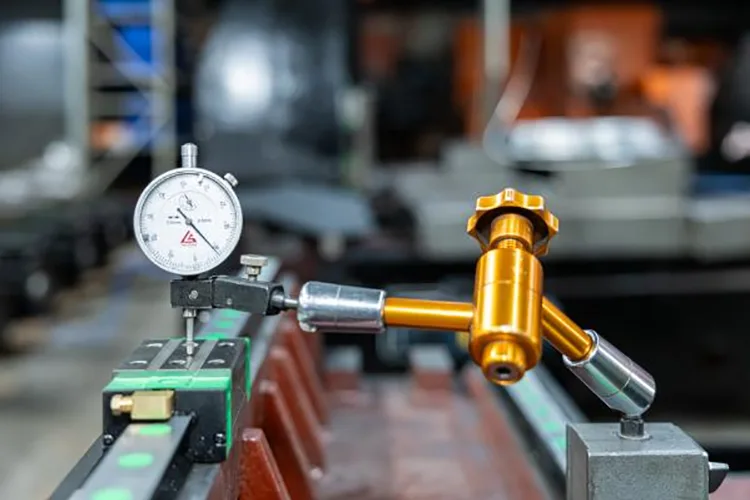

Laaduntarkastusstandardit

Yueli suorittaa kattavat laatutarkastukset jokaiselle koneelle.

· Pitch error detection: havaitsee samanaikaisesti suoruuden X- ja Y-suunnissa.

· Vahvistaa kaikkien komponenttien koneistuksen ja kokoonpanon tarkkuuden.

· Mittaa todellisen paikannustarkkuuden ja toistuvan paikannustarkkuuden.

· Karan pystysuuntaisuus työpöydälle: 0,01 mm.

· Z-akselin ohjausrata pöydän kohtisuoraan: 0,01 mm:n sisällä.

· X-Y-akselin ohjaustien kohtisuora: 0,005 mm:n sisällä.

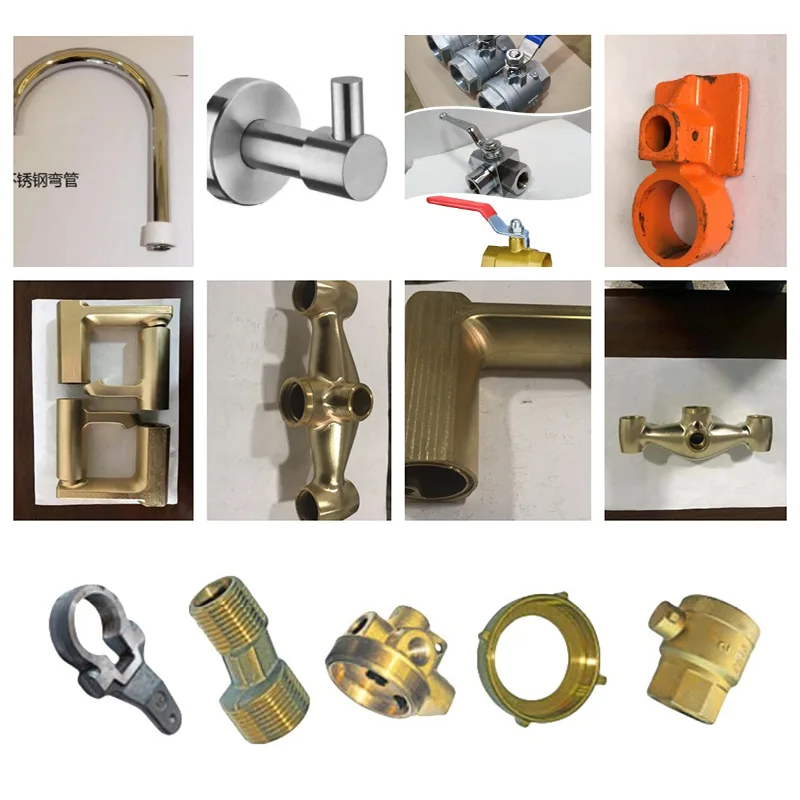

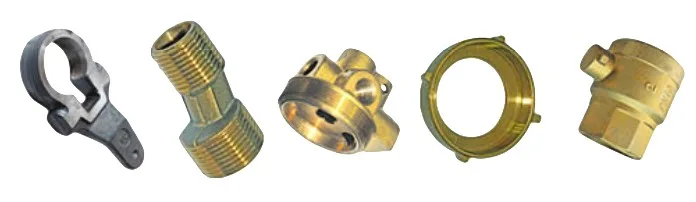

Sovelluskentät

Pystysuora 4-akselinen porauskierrekeskus ZSK540-A soveltuu erilaisiin metallinleikkaustöihin.

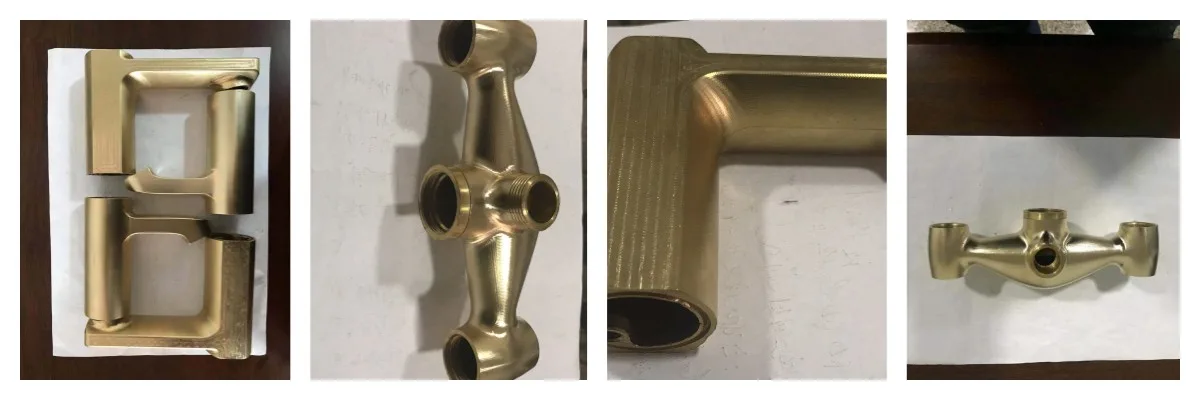

· Materiaalit: kupari, alumiini, sinkkiseos, teräs.

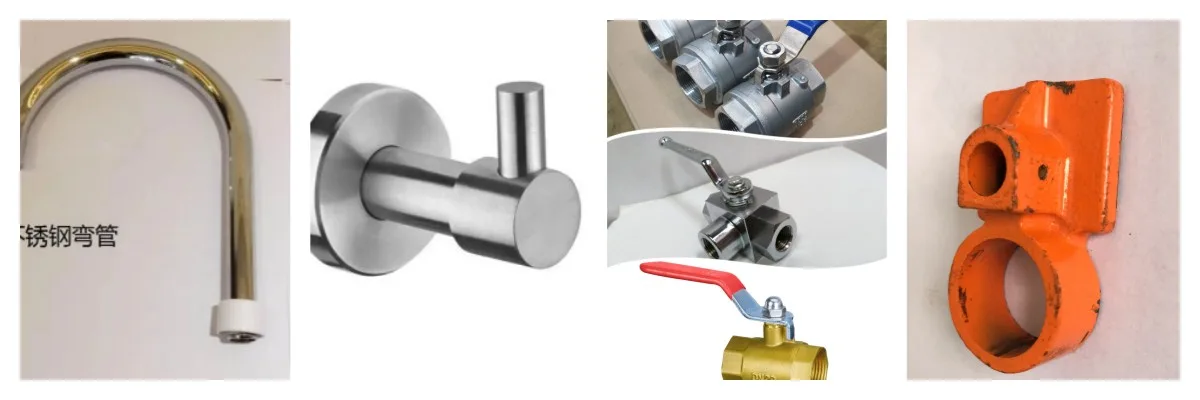

· Saniteettitavarat, palosuojaventtiilit, oven ohjauslaitteet.

· Kodinkoneet, vesimittarit, autonosat.

· Ilmailu-avaruuskomponentit.

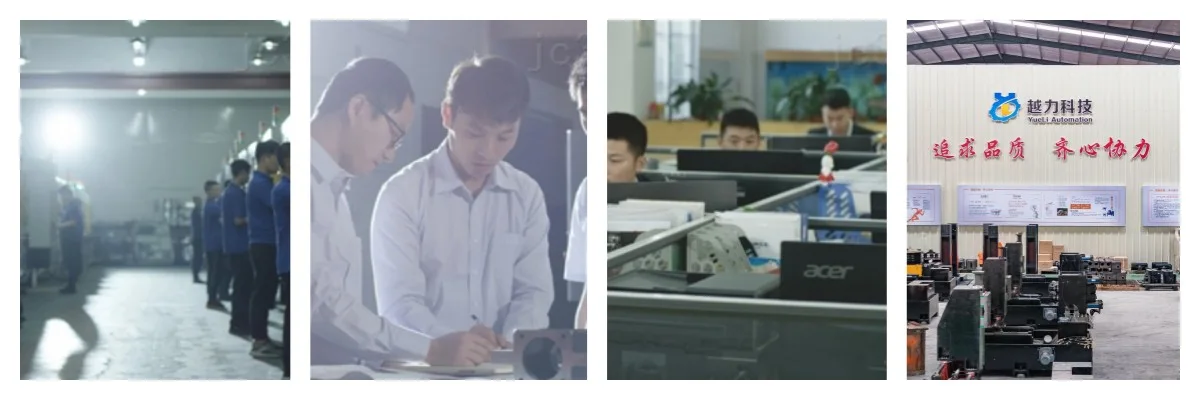

Tietoja Quanzhou Yueli Automation Equipment Co., Ltd:stä

Quanzhou Yueli Automation Equipment Co., Ltd. on perustettu vuonna 2013. Yritys sijaitsee Nan'anissa, Fujianissa, Kiinassa. Se on yksityinen tuotantoyritys, jota johtaa porauskierrekoneita, porauskierrekeskuksia ja porauskierteitysjyrsintäprosessikeskuksia.

· Perustettu vuonna 2013, sijaitsee Nan'anissa, Fujianissa.

· Ydintuotteet: porauskierteityskoneet, porauskierrekeskukset, porauskierteitysjyrsintäprosessikeskukset.

· Palvelee: saniteettitavarat, palosuojaventtiilit, oven ohjauslaitteistot, autojen osat, ilmailu, konevalmistus.

· Kehitetty kokoonpanotuotannosta tuotekehitykseen, tuotantoon, myyntiin ja palveluintegraatioon.

· Omistaa CNC-pukkikiskohiomakoneet, porausmyllyt, jyrsintä-, kaivu-, kiillotusyhdistekoneet ja muut testauslaitteet.

· Myyntiverkosto kattaa yli 20 maakuntaa Kiinassa ja vientiä yli 30 maahan.

Usein kysytyt kysymykset

Mikä on karan kartio ja suurin porauksen halkaisija?

BT40 karan kartio. Poran suurin halkaisija on 50 mm. Suurin kierrehalkaisija on 50 mm.

Mikä on karan nopeus ja moottorin teho?

Karan nopeusalue on 0-3000 r/min. Karan moottorin teho on 5,5 kW.

Mikä on neljännen akselin indeksointi ja toistotarkkuus?

Indeksointitarkkuus on 20 sekuntia. Toiston tarkkuus on 4 sekuntia.

Mikä on CNC-järjestelmän, ohjainten ja kuularuuvien merkki?

Taiwan Syntec CNC-järjestelmä. Hiwin lineaariohjaimet ja kuularuuvit. Koreasta tuodut pneumaattiset komponentit.

Mihin materiaaleihin ja teollisuudenaloihin tämä kone sopii?

Kupari, alumiini, sinkkiseos, teräs. Saniteettitavarat, palonsuojaventtiilit, oven ohjauslaitteet, kodinkonelaitteistot, vesimittarit, autojen osat, ilmailu.
